جزئیات محصول:
پرداخت:
|
| تایپ کنید: | Q35Y، آهن کار چند منظوره | شرایط. شرط: | جدید |
|---|---|---|---|
| عملکرد: | پانچ فلز فولادی، آهن‌کار برشی پانچر، برش پانچ و برش سرقت، مهر زنی محصول فلزی | توان (w): | 7.5 کیلو وات |
| وزن: | 2000 کیلوگرم | ابعاد (L*W*H): | 1860x800x1900 میلی متر |
| منبع نیرو: | هیدرولیک | ولتاژ: | 380 ولت، سفارشی |
| رنگ: | قابل تنظیم، خاکستری و مشکی | گواهی: | CE ISO |
| ضمانتنامه: | 2 سال | ||
| برجسته کردن: | دستگاه آهن کار هیدرولیک Q35Y-20,آهن کار ورق فلزی,دستگاه آهن کار هیدرولیک |
||

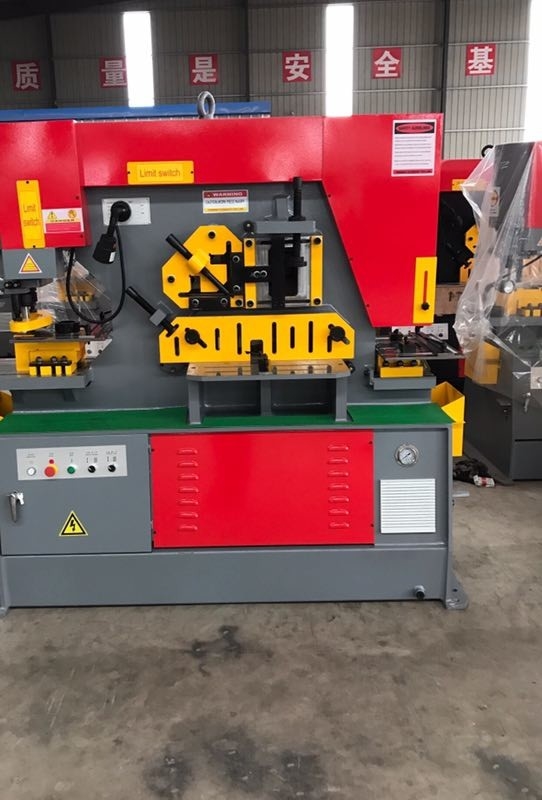

دستگاه سوراخ کن ورق فلزی هیدرولیک Ironworker
ویژگی های Ironworker
با استفاده از گیربکس هیدرولیک، آخرین محصولات دستگاه پانچ چند منظوره چین در حال حاضر چین است، می تواند فولاد صفحه تخت، فولاد مربع، فولاد گرد، فولاد زاویه، فولاد کانال، پرتو I برای برش، پانچ، مدول برشی و دستگاه بلوک برشی را بسازد. با.
توابع درخت آهن‌کار،
مجموعه ها،

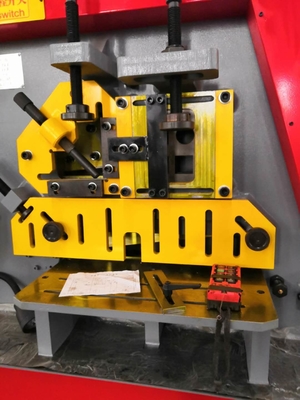

9 مجموعه قالب و تیغه زیر در دستگاه نصب می شود:
1. 5 ست قالب سوراخ گرد
2. مجموعه ای از تیغه برش فولادی زاویه دار
3. مجموعه ای از تیغه برش میله مربعی و گرد
4. مجموعه ای از تیغه برش میله تخت
5. مجموعه ای از تیغه های بریدگی.
سایر قالب ها و تیغه ها نیز باید سفارش داده شوند و هزینه اضافی پرداخت شود.
پارامترهای فنی اصلی
| مدل |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
در حال پردازش ظرفیت (KN) |
600 | 900 | 1200 | 1600 | 2000 | 2500 | |
|
مواد استحکام کششی (Mpa) |
≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
|
رام استروک (میلی متر) |
80 | 80 | 80 | 80 | 100 | 100 | |
|
عدد سکته مغزی (بار/دقیقه) (میلی متر) |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
عمق گلو (میلی متر) |
300 | 355 | 400 | 600 | 530 | 600 | |
| زاویه برشی | 7 درجه | 8 درجه | 8 درجه | 8 درجه | 8 درجه | 8 درجه | |
|
او تخت یک حلقه |
حداکثر برش زدن ظرفیت (ضخامت* عرض) (میلی متر) |
16×250 | 20×330 | 25×330 | 30×335 | 40×335 | 50×300 |
| 8×400 | 10×480 | 16×600 | 20×600 | 30×600 | 30×750 | ||
|
بار او یک حلقه |
مربع بار (میلی متر) |
40×40 | 50*50 | 50×50 | 55×55 | 60×60 | 65×65 |
|
گرد بار (میلی متر) |
45 | 50 | 60 | 65 | 70 | 80 | |
|
پرتو H (میلی متر) |
100×100 | 120×120 | 175×175 | 200×200 | 250×250 | ||
|
کانال سی (میلی متر) |
120× 53×5.5 |
160× 63×6.5 |
200× 75×9 |
280× 86×11.5 |
300 برابر 89x11.5 |
320x 92x12 |
|
|
من پرتو (میلی متر) |
120× 74×5 |
160× 88×6 |
200× 75×9 |
280× 124×10.5 |
300 برابر 130x13 |
320x 130x13 |
|
| برش زاویه |
برش 90 درجه (میلی متر) |
120× 120× 12 |
140× 140× 12 |
160× 160× 14 |
180× 180× 16 |
200× 200× 16 |
200× 200× 18 |
|
برش 45 درجه (میلی متر) |
60× 60×8 |
70× 70×10 |
60× 60×7 |
80× 80×8 |
80× 80×10 |
100× 100×12 |
|
| سوراخ کردن |
حداکثر قطر از مشت زدن (میلی متر) |
ф25 | ф30 | ф35 | ф38 | ф40 | ф45 |
|
ضخامت پانچ (میلی متر) |
16 | 20 | 25 | 28 | 35 | 40 | |
| موتور (KW) | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | |
|
بعد، ابعاد، اندازه (میلی متر) |
1740× 810× 1830 |
1950× 900× 1950 |
2355× 960× 2100 |
2800× 1050× 2450 |
2900× 1110×2500 |
3200× 1440×2500 |
|
|
نکات: سری Q35Y انواع استاندارد است (شیرنگ فولادی زاویه ای ایستگاه و ایستگاه برش نوار تخت با نگه داشتن فشار دستی) |
|||||||
انواع قالب و تیغه
