جزئیات محصول:
پرداخت:
|
| وضعیت: | جدید | نام محصول: | دستگاه برش فلز لیزر فیبر، برش لیزری ورق فلزی و لوله |
|---|---|---|---|
| کلمه کلیدی: | برش لیزر ورق فلز، دستگاه برش لیزری | بدنه اصلی: | صفحات فولادی و لوله های فولادی ساختار جوش داده شده |
| عملکرد: | برش مواد فلزی، برش و حکاکی | کنترل: | سیستم کنترل CNC Cypcut |
| نرم افزار کنترل: | Cypcut، Cypnest | منبع لیزر: | IPG، Raycus، Max |
| حالت خنک کننده: | آب خنک کننده، سیستم خنک کننده و حفاظتی آبی، چیلر آب صنعتی | فرمت گرافیکی پشتیبانی می شود: | AI، DXF، PLT، DST، CAD |
| ضخامت برش: | بستگی به مواد، مواد، فولاد کربن 0-16 میلی متر، فولاد ضد زنگ 0-8 میلی متر دارد | منطقه کار: | 1500mmX3000mm / 2000mmX4000mm / 2000mmX6000mm |
| قدرت لیزر: | 1000 وات / 2000 وات / 3000 وات / 4000 وات | سیستم رانندگی: | واحدهای سروو Yaskawa.Delta، Fuji.Panasonic |
| رانندگی: | تمام سروو موتور X,Y,Z | منطقه برش: | L4010mm*W2010mm |
| اشکال لوله: | لوله گرد، لوله مربع، لوله بیضوی، لوله ناهمسانگرد | طول لوله برش: | 1000-6000 میلی متر |
| قطر لوله برش: | 20-150 میلی متر | رنگ: | رنگ استاندارد یا سفارشی |
| کاربرد: | برش لیزری، حکاکی لیزری | نگهداری: | تشخیص و تشخیص آنلاین از راه دور |
| گواهی: | ISO,SGS,CCC | ضمانتنامه: | 1-2 سال |
| خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور | ||
| برجسته: | دستگاه های برش لیزر لوله cnc,دستگاه های برش لیزری cnc PSL,دستگاه های برش لیزری cnc PSL |
||

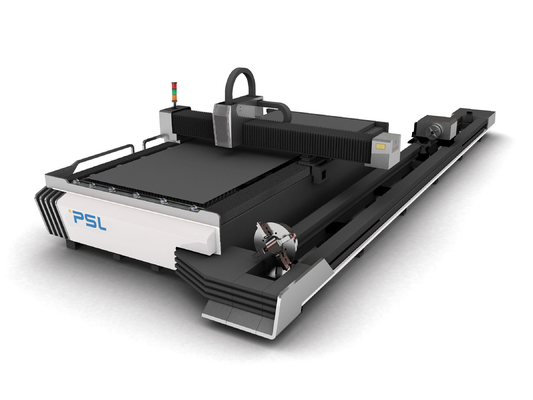

دستگاه برش لیزری مخلوط CNC ورق فلز و لوله ورق فلزی
ویژگی فنی اصلی،
در مقایسه با صرفه جویی در هزینه، دستگاه دارای دو عملکرد است، می تواند لوله را برش دهد، همچنین می تواند تخته را برش دهد
صنعت قابل اجرا:
◆ به طور گسترده در برش فولاد ضد زنگ، فولاد کربن، فولاد منگنز، فولاد فنر، آلیاژ تیتانیوم، ورق گالوانیزه، ورق آلومینیوم، برنج، مس و سایر مواد فلزی استفاده می شود.
◆ نوع فوق العاده بالا، برش مواد فلزی خاص.
◆ برای لوله های گرد فلزی، لوله مربع، فلز L شکل، فلز H شکل و غیره استفاده می شود
مواد قابل اجرا:
صفحات کربن فولادی:0-16 میلی متر
لوله/لوله فولاد کربنی: 0-12 میلی متر
ورق فولادی ضد زنگ: 0-8 میلی متر
لوله / لوله فولادی ضد زنگ: 0-6 میلی متر.
صفحه و لوله / لوله آلومینیومی: 0-6 میلی متر
بالاتر از ضخامت اندازه گیری شده ضخامت برش با کیفیت برش با سرعت بالا در دسترس است.
ساختار ماشین،
تخت ماشینی
تخت دستگاه از ساختار جوشکاری یکپارچه، عملیات خاموش کردن پشت با دمای بالا و سپس درمان پیری ارتعاشی استفاده می کند.استحکام خوب و دقت بالایی دارد و می تواند برای مدت طولانی بدون تغییر شکل استفاده شود.
میز کار ثابت
این دستگاه ساختار دروازه ای، قفسه و پینیون با سرعت بالا تایوان YYC (Herion) دو طرفه و راهنمای خطی، با انتقال پایدار و دقت بالا را اتخاذ می کند.
قاب اصلی میز کار ثابت: کل فرآیند خمش صفحه فوق ضخیم اتخاذ می شود و سپس کل جوش شکل می گیرد تا ظرفیت باربری زیادی داشته باشد.
دستگاه برش لوله/لوله
چاک اتوماتیک
چاک اتوماتیک پنوماتیک قادر است لوله گرد، لوله مربعی و لوله بیضی شکل را به سرعت ببندد.
فناوری چاک ثبت شده دارای چهار پنجه برای مرکزیت خودکار است که می تواند از لوله گرد، لوله مربع و لوله بیضی شکل پشتیبانی کند.
لوله دایره ای و سایر مواد به طور خودکار عملکرد مرکز گیره را اجرا می کنند.
طرح نازک چاک می تواند به راحتی وارد داخل چاک ثابت شود تا برش دم را متوجه شود.
چاک ثابت
چاک ثابت از چهار چنگال برای بستن لوله استفاده می کند و انتهای پنجه مجهز به مکانیزم غلتکی است و می تواند به سرعت گیره و مرکز را بگیرد.
چاک دارای یک درایو موتور سروو و چاک متحرک است، این دو می توانند همزمان بچرخند، که می تواند به چرخش سریع برش لوله بدون اعوجاج لوله دست یابد.
پرتو متقاطع
تیر متقاطع به طور کلی جوش داده می شود.پس از دو بار خاموش شدن در دمای بالا و پیری ارتعاش، تیر متقاطع با پردازش با دقت بالا تشکیل می شود.
پرتو متقاطع (محور Y) برای پردازش و برش لوله ها.
کنترل حرکت محور X، Y، Z، W
محور X، Y، Z و محور چرخش W همگی از موتورهای سروو با گشتاور بالا، با دقت بالا، سرعت بالا، گشتاور زیاد، اینرسی زیاد، عملکرد پایدار و بادوام استفاده می کنند.
سیستم تخلیه زباله
قسمت پایین تخت مجهز به گاری می باشد که می تواند ضایعات در فرآیند تولید و قطعات کوچک را جمع آوری کند.
سیستم حذف گرد و غبار
میز کار دستگاه برش لیزر CNC دارای سیستم حذف گرد و غبار پارتیشن مخصوص است که برای حذف گرد و غبار، گازهای زائد و سایر مواد در فرآیند تولید استفاده می شود.
پارامترهای اصلی فناوری،
| نام | ورق فلزی و لوله مخلوطدستگاه برش لیزر فیبر | |
| مدل | FCLT4020-3000W | |
| قدرت لیزر | 3000 وات | |
| منبع لیزر | RAYCUS/IPG | |
| BPP، mm*mrad | 1.27 | |
| طول موج لیزر | 1070 نانومتر | |
|
حداکثر ضخامت برش (ورق و لوله) |
فولاد کربن(O2) | 14-16 میلی متر |
| فولاد ضد زنگ(N2) | 6-8 میلی متر | |
| ورق / لوله آلومینیومی | 4-6 میلی متر | |
| ورق/لوله برنجی | 4 میلی متر | |
| حداکثر سرعت برش | 60-80 متر در دقیقه (با توجه به مواد) |
| حداکثرشتاب | 1.0 گرم |
| بی ثباتی انرژی | ≤2% |
| فرمت های گرافیکی پشتیبانی شده | CAD،نرم افزار کورل دراو،DXF/DWG/PLT |
| منطقه برش | 4000×2000 |
| حرکت محور X | 4010 |
| حرکت محور Y | 2010 میلی متر |
| حرکت محور Z | 120 میلی متر |
| محدوده تنظیم محور W | 360 درجه |
| دقت موقعیت مجدد | ± 0.03mm/m |
| دقت موقعیت محور X/Y | ± 0.03mm/m |
| حداکثروزن بارگیری میز کار | 700 کیلوگرم |
| قدرت دستگاه | 350V-420V/50Hz |
| وزن دستگاه | 5500 کیلوگرم |
| ابعاد | با توجه به نوع دقیق اندازه گیری می شود |
اجزای اصلی،
| 1-کنترل کننده |
سیستم کنترل Cypcut -که می تواند چیدمان هوشمند گرافیک را تحقق بخشد، به طور خودکار مسیرهای برش را انتخاب و مطابقت دهد، در زمان پردازش صرفه جویی کند. |
| 2. منبع لیزر |
برند معروف Raycus / Max / IPG لیزر حالت جامد بیش از 50000 ساعت دوام دارد.گزینه های مختلف قدرت 1000 وات، 1500 وات، 2000 وات، 3000 وات و غیره |
| 3. فوکوس خودکار |
Raytools تنظیم ارتفاع خودکار خازنی یا سر برش WSX یا PRECITEC نقطه کانونی به طور خودکار در فرآیند برش تنظیم می شود تا بهترین اثر برش ورق های فلزی با ضخامت های مختلف به دست آید. |
| 4.سیستم سروو |
درایور و موتور سروو یاسکاوا یا FUJI یا DELTA ژاپن |
| 5. کاهنده |
شیمپو ژاپنی / کاهش دهنده موتور - برای جایگزینی قفسه و کمربند سنتی استفاده می شود تا دستگاه قوی تر و پایدارتر شود |
|
6. دقت بالا قفسه دنده و راهنمای خطی |
انتقال دقیق با نام تجاری تایوان HIWIN، TBI، YCC، HERION -که می تواند به ±0.02mm/300mm برسد
|
| 7. چیلر خنک کننده |
هانلی / تانگفی سیستم گردش دوگانه، لوله تیتانیوم تبادل حرارت، هشدار دمای بیش از حد، حفاظت از جریان، مخزن آب خنک کننده ویژه لیزر فیبر حفاظت از سطح آب |
| 8.تنظیم کننده ولتاژ | اختیاری برای برخی از کشورها و مناطق با ولتاژ ناپایدار |
