جزئیات محصول:
پرداخت:
|
| نام: | دستگاه برش گیوتین هیدرولیک، قیچی گیوتین | نوع محصول: | دستگاه برش هیدرولیک CNC برش ورق فلز HGO-6x3100 |
|---|---|---|---|
| کاربرد: | برش صنعتی فلزات، صنعت ورق فلز، دستگاه برش ورق فلز | ضخامت برش: | 6 میلی متر |
| مواد برش: | فولاد ضد زنگ فولاد کربن فولاد آلومینیوم، MS / SS / GI و غیره ورق فولادی | حداکثر ضخامت برش: | Carbon steel 6mm; فولاد کربن 6 میلی متر؛ stainless steel 3mm فولاد ضد زنگ 3 |
| سیستم کنترل: | کنترلر NC Estun E21S، کنترلر CNC Delem DAC-360T | قدرت نامی: | 7.5 کیلووات |
| رنگ: | خاکستری سفید، قابل تنظیم | ولتاژ: | 380 ولت، سفارشی |
| خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی آنلاین | ضمانتنامه: | 1 سال |
| برجسته: | دستگاه های برش ورق فولادی PSL,دستگاه های برش فلزی کوچک PSL,دستگاه های گیوتین صنعتی PSL |
||

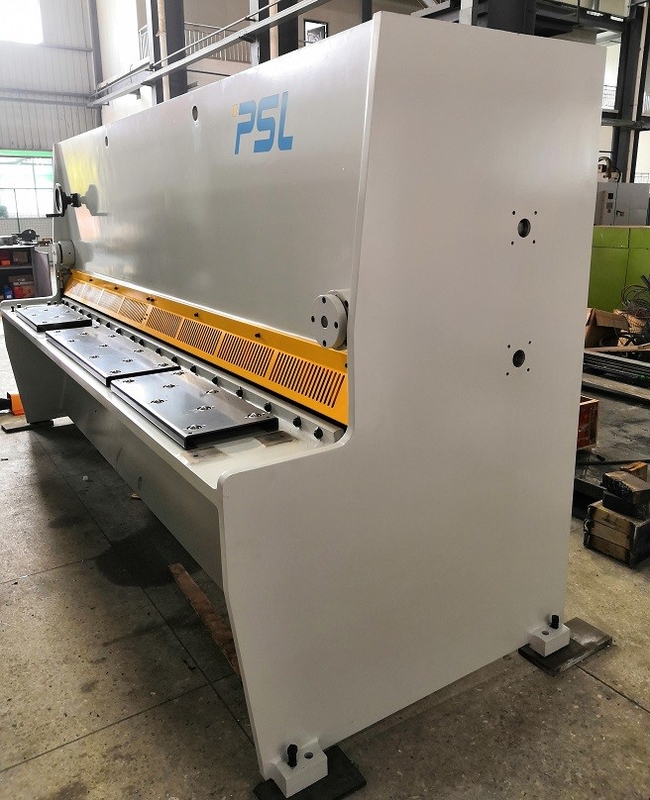

دستگاه برش گیوتین هیدرولیک ورق NC با سرعت بالا مانند برشی LVD-YSD
را
را
2. قطعات اصلی ماشین
2.1.با استفاده از طراحی به کمک کامپیوترقاب اصلی، نگهدارنده تیغه های بالایی و سایر قسمت های مهم توسط نرم افزار تحلیل المان محدود ANSYS تجزیه و تحلیل می شوند تا از منطقی بودن استحکام و ساختار قاب ماشین اطمینان حاصل شود.
2.2 کل ساختار جوش برای قاب و نگهدارنده تیغه های بالایی اتخاذ شده است و از فناوری آلمانی برای از بین بردن تنش داخلی استفاده می شود.دقت به خوبی حفظ شده است.
2.3 ستون های دو طرف دستگاه برش، میز کار جلویی، تیرهای پرس و نگهدارنده تیغه بالایی توسط دستگاه فرز و فرز در یک زمان ماشینکاری و شکل می گیرند که عمودی و موازی بودن هر سطح مونتاژ را تضمین می کند.
2.4 استفاده از شات بلاست برای از بین بردن زنگ زدگی و پاشیدن رنگ ضد زنگ روی قاب های جوش داده شده.
3. پارامترهای فنی Shear HGO-6x3100،
| خیر | نام | ارزش | واحد | ملاحظات |
| 1 | حداکثرضخامت برش | 6 | میلی متر | σb≤450N/mm2 |
| 2 | حداکثرعرض برش | 3100 | میلی متر | |
| 3 | حداکثرنیروی برش | 165 | kN | |
| 4 | گلو | 0 | میلی متر | |
| 5 | زاویه برش | 0.5-2.5 | درجه | قابل تنظیم |
| 6 | سکته | 15-36 | زمان/دقیقه | سرعت سریع |
| 7 | محدوده بک گیج | 10-750 | میلی متر | |
| 8 | مقدار نگه داشتن | 17 | کامپیوتر | |
| 9 | حجم مخزن روغن | 170 | L |
| 10 | قدرت موتور اصلی | 7.5 | کیلووات | |
| 11 | طول | 4050 | میلی متر | |
| 12 | عرض | 1750 | میلی متر | |
| 13 | ارتفاع | 1750 | میلی متر | |
| 14 | وزن دستگاه | 5500 | کیلوگرم |
4. سیستم هیدرولیک
4.1.تکنولوژی پیشرفته اروپایی و اتخاذ سیستم کنترل هیدرولیک یکپارچه، قابلیت اطمینان خوبی دارد.
4.2.سیستم همگام سازی سیلندر سری پذیرفته شده است و ماشین ابزار به طور یکنواخت بارگیری می شود.
4.3.نیروی فشار با افزایش نیروی برشی افزایش می یابد.
4.4.سیستم هیدرولیک دارای حفاظت از سرریز اضافه بار، ایمن و قابل اعتماد است.
4.5.پمپ روغن از پمپ دنده داخلی NACHI ژاپن استفاده می کند که می تواند فشار بالا و صدای کم را تحمل کند.
4.6.آب بندی ها توسط آلمان MERKEL و NOK ژاپن تولید می شوند.آنها عملکرد آب بندی خوب و عمر طولانی دارند.
4.7.نمایش واضح و شهودی ارتفاع سطح روغن.
4.8.این دستگاه می تواند به طور مداوم تحت بار نامی کار کند.سیستم هیدرولیک پایدار و دقت است.
5. سیستم برق
5.1.استفاده از کنترلر E21s Estun NC برای کنترل سفر با گیج،
5.2.کابینت کنترل الکترونیکی استاندارد حفاظت IP54 را دارد و قطعات الکتریکی به صورت استاندارد و به وضوح مشخص شده اند.
5.3.این دستگاه مجهز به یک پنل عملیاتی ثابت و یک سوئیچ پدال متحرک برای کارکرد آسان است.
5.5.تجهیزات دارای اقدامات ایمنی الکتریکی قابل اعتماد مانند توقف اضطراری و حفاظت از اضافه بار برای اطمینان از ایمنی تجهیزات و پرسنل است.
پارامترهای محصول:
| NameModel |
6x2500
|
6x3100
|
6*4000
|
| حداکثر ضخامت برشی |
|
|
|
| میلی متر فولاد معمولی |
6
|
6
|
6
|
| میلی متر فولاد ضد زنگ |
3
|
3
|
3
|
| طول برش میلی متر |
2500
|
3100
|
4000
|
| نیروی برشی kN |
170
|
145
|
170
|
| مسافت پشتیبان میلی متر |
750
|
750
|
750
|
| تنظیم زاویه برش درجه |
0.5-2.5
|
0.5-3
|
0.5-2.5
|
| ضربات در دقیقه |
14-45
|
12-45
|
10-45
|
| گلو میلی متر |
30
|
30
|
30
|
| تعداد پاهای پرس |
13
|
17
|
بیست و دو
|
| حجم مخزن سوخت L |
110
|
110
|
200
|
| قدرت موتور کیلووات |
7.5
|
7.5
|
7.5
|
| وزن (کیلوگرم |
4700
|
5500
|
8000
|
| اندازه طول میلی متر |
3445
|
4045
|
4995
|
| عرض میلی متر |
1727
|
1737
|
1862
|
| ارتفاع میلی متر |
1615
|
1750
|
1900
|
