خط انباشته هیدرولیک تغذیه جلویی سروو تجهیزات ماشین برش خودکار CNC

Auto CNC Shearing Machine Equipment Servo Front Feeding Hydraulic Stacking Line

تصویر بزرگ : خط انباشته هیدرولیک تغذیه جلویی سروو تجهیزات ماشین برش خودکار CNC

جزئیات محصول:

محل منبع:	چین
نام تجاری:	PSL,OEM
شماره مدل:	QC11K-4x2000/3000

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	Negotiable
جزئیات بسته بندی:	برهنه در ظرف
زمان تحویل:	60-90 روز
شرایط پرداخت:	L/C، T/T، Western Union
قابلیت ارائه:	10 ست در ماه

مخاطب

توضیحات محصول جزئیات

کاربرد:	صنعت ورق فلز	نام محصول:	خط برش هیدرولیک تغذیه جلو CNC
تایپ کنید:	خط برش گیوتین ورق فلزی QC11K-4x2000	مواد برش:	فولاد ضد زنگ فولاد کربن فولاد آلومینیوم، MS / SS / GI و غیره ورق فولادی
حالت کنترل:	کنترلر CNC Delem DAC310T DAC360T، Cybelec T8	موتور اصلی:	موتور معمولی، موتور سروو
گیج جلو:	بال اسکرو + راهنمای خطی، حرکت 3000 میلی متر	موتور تغذیه جلو:	سروو موتور
رنگ:	آبی + سفید، خاکستری سیاه + قرمز، سفارشی	ولتاژ:	220V/380V/400V 50HZ/60HZ، سفارشی
خدمات پس از فروش ارائه شده است:	مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی آنلاین، پشتیبانی فنی ویدئویی	ضمانتنامه:	1 ساله قابل مذاکره
برجسته:	خط انباشته تغذیه جلویی برش CNC , خط انباشته تغذیه از جلو سروو , خط انباشته شیر هیدرولیک سروو

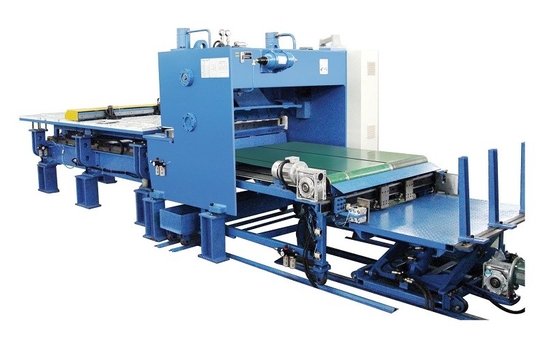

ورق فلزی خودکار سروو جلو تغذیه هیدرولیک خط برش و انباشته

ویژگی ها و ویژگی ها،

1. استفاده از طراحی Auto-CAD کامپیوتر.قاب کامل خط، نگهدارنده تیغه ها و جدول تغذیه/گیج جلو توسط نرم افزار تحلیل المان محدود ANSYS تجزیه و تحلیل می شود تا از منطقی بودن و استحکام قاب و ساختار اطمینان حاصل شود.رابرشیمنخط ng از تمام فلزات جوش داده شده، درمان ارتعاشی پیری برای حذف تنش داخلی، با استحکام و پایداری خوب استفاده می کند.

خط انباشته هیدرولیک تغذیه جلویی سروو تجهیزات ماشین برش خودکار CNC 0

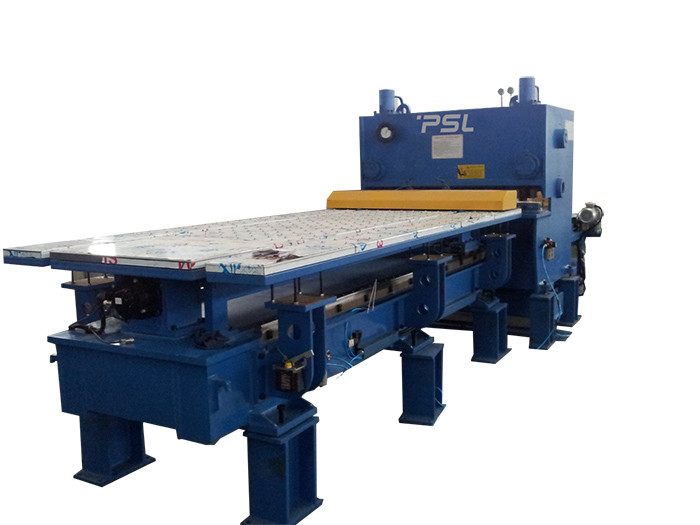

2. با استفاده از جدول تغذیه جلو طولانی، کل فرآیند، و از بین بردن استرس، با استحکام و یکپارچگی قوی.یک بال اسکرو، راهنمای نورد حرکتی قابل انعطاف و قابل اعتماد؛حذف انحراف صفحه طولانی؛گیره پنوماتیک، سیستم عقب عمودی، داده ها را می توان برش مداوم تغذیه خودکار برنامه ریزی کرد.

خط انباشته هیدرولیک تغذیه جلویی سروو تجهیزات ماشین برش خودکار CNC 1

خط انباشته هیدرولیک تغذیه جلویی سروو تجهیزات ماشین برش خودکار CNC 2

3. این خط برشکنترل کننده CNC Delem DAC310T یا DAC360T یا Cybelec T8 را برای کنترل و درایو گیج جلو / محور تغذیه (طول برش) استفاده می کند.زاویه برش و شکاف / فاصله تیغه هابا توجه به ضخامت و طول صفحات مختلف.

کنترلر CNC DELEM DAC310T یا DAC360T راحتی را در نوک انگشتان شما برش می دهد.این برشی موثر و کیفیت برش را بهبود می بخشد.

خط انباشته هیدرولیک تغذیه جلویی سروو تجهیزات ماشین برش خودکار CNC 3

ویژگی های کنترلر DAC360T

مسکن مبتنی بر پانل

صفحه نمایش LCD روشن
کنترل سنج عقب / جلو
عملکرد جمع کردن
کنترل زاویه برش و شکاف
محدودیت طول سکته مغزی
حرکت دستی تمام محورها
کنترل نیرو
اندازه گیری ضخامت ورق
بازگشت به تابع فرستنده
محور سروو دوم و سوم (DAC-362T)
پشتیبانی از ورق

4. دستگاه استاندارد ما با موتور معمولی مونتاژ می شود.اما اکنون می توان یک سروو موتور پرقدرت جدید را روی دستگاه برش ما اعمال کرد.سروو موتور باعث صرفه جویی بیشتر در انرژی و حفاظت از محیط زیست و کاهش هزینه های تولید می شود.

خط انباشته هیدرولیک تغذیه جلویی سروو تجهیزات ماشین برش خودکار CNC 5

موتور معمولی سروو موتور

5.سیستم کنترل هیدرولیک یکپارچه پیشرفته، قابلیت اطمینان خوبی دارد.قابل اطمینان تر و آسان تر برای تعمیر و نگهداری. سیستم هیدرولیک از باتری کیسه پوست به عنوان انرژی کمکی استفاده می کند، فشار فشار را همزمان جذب می کند، دستگاه به آرامی کار می کند و صدای کم دارد.

خط انباشته هیدرولیک تغذیه جلویی سروو تجهیزات ماشین برش خودکار CNC 7

6. تیغه های مستطیلی با چهار لبه برش برای افزایش عمر کاری، زاویه برش قابل تنظیم برای کاهش اعوجاج ورق.

نگهدارنده تیغه بالایی دارای ساختار کج به سمت داخل برای تسهیل تغذیه مواد و همچنین افزایش دقت قطعه کار است.

خط انباشته هیدرولیک تغذیه جلویی سروو تجهیزات ماشین برش خودکار CNC 9

مشخصات Shear QC11K-4x20/3000،

تایپ کنید	QC11K-4x2000/3000
حداکثرضخامت برش	4 میلی متر (فولاد ملایم) 2 میلی متر (فولاد ضد زنگ)
حداکثرعرض برش	2000 میلی متر
حداکثرسکته مغزی گیج جلو	3000 میلی متر
زمان سکته مغزی	10-35 در دقیقه
زاویه برشی	0.5-2.5 درجه
عمق گلو	100 میلی متر
ارتفاع میز کار	1000 میلی متر
عرض میز کار	500 میلی متر
قدرت موتور اصلی	5.5 کیلووات

سروو موتور قدرت گیج جلو	1.5 کیلو وات
پمپ روغن	25 لیتر در دقیقه
ابعاد برش:	2750x1700x1900
اندازه میز تغذیه جلو	4500x2000x1000
وزن خالص برش.	4.2 تن
ولت	380 ولت، 50 هرتز

تنظیمات استاندارد،

مدل اختیاری	سازنده	ملاحظات
سیستم CNC	DAC310T DAC360T	DELEM
سیستم هیدرولیک	شیرهای برقی اصلی	رکسروث اولین
گیج جلو	سروو موتور بال اسکرو + راهنمای خطی	ESTUN تایوان
پمپ روغن	پمپ روغن دنده داخلی	Allead
نیروی اصلی	موتور معمولی، سروو موتور (اختیاری)	چین ویچی
میز کار جلو	پالت بزرگ و قفسه توپ	PSL
تمهیدات امنیتی	حفاظت از نرده های فولادی جلو حفاظت از حسگر ایمن پشت (اختیاری)	PSL
دستگاه پشتیبان	خیر	نه
ترخیص تیغه	تنظیم موتوری توسط کنترلر CNC کار می کند	PSL
قطعات الکتریکی	رله اشنایدر، کنتاکتور	اشنایدر
سوئیچ پا	خیر	خیر
گلوی عمیق	100 میلی متر

مشخصات اصلی سری QC11K،

مدل	حداکثر Tkn.	قدرت تسلیم	حداکثرطول	زاویه	X. Stroke	قدرت	LWH(mm)	وزن
QC11K-6*2500	6 میلی متر	≤450kN/cm	2500 میلی متر	0.5-2.5 درجه	750 میلی متر	7.5 کیلو وات	314017402040	4800 کیلوگرم
QC11K-6*3200	6 میلی متر	≤450kN/cm	3200 میلی متر	0.5-2.5 درجه	750 میلی متر	7.5 کیلو وات	375017702150	5800 کیلوگرم
QC11K-6*4000	6 میلی متر	≤450kN/cm	4000 میلی متر	0.5-2.5 درجه	750 میلی متر	11 کیلو وات	483018402150	7500 کیلوگرم
QC11K-6*5000	6 میلی متر	≤450kN/cm	5000 میلی متر	0.5-2.5 درجه	750 میلی متر	15 کیلو وات	583018402150	13000 کیلوگرم
QC11K-6*6000	6 میلی متر	≤450kN/cm	6000 میلی متر	0.5-3 درجه	750 میلی متر	15 کیلو وات	648021002300	18000 کیلوگرم
QC11K-8*2500	8 میلی متر	≤450kN/cm	2500 میلی متر	0.5-2.5 درجه	750 میلی متر	11 کیلو وات	304017001700	5500 کیلوگرم
QC11K-8*3200	8 میلی متر	≤450kN/cm	3200 میلی متر	0.5-2.5 درجه	750 میلی متر	11 کیلو وات	386017001700	6200 کیلوگرم
QC11K-8*4000	8 میلی متر	≤450kN/cm	4000 میلی متر	0.5-2.5 درجه	750 میلی متر	11 کیلو وات	464017001700	7900 کیلوگرم
QC11K-8*5000	8 میلی متر	≤450kN/cm	5000 میلی متر	0.5 ~ 3 درجه	750 میلی متر	18.5 کیلو وات	540024002000	13500 کیلوگرم
QC11K-8*6000	8 میلی متر	≤450kN/cm	6000 میلی متر	0.5 ~ 3 درجه	750 میلی متر	22 کیلو وات	648021002350	19000 کیلوگرم
QC11K-8*8000	8 میلی متر	≤450kN/cm	8000 میلی متر	0.5 ~ 3 درجه	750 میلی متر	22 کیلو وات	858021302350	29500 کیلوگرم
QC11K-10*2500	10 میلی متر	≤450kN/cm	2500 میلی متر	0.5-2.5 درجه	950 میلی متر	15 کیلو وات	304018001700	6500 کیلوگرم
QC11K-10*3200	10 میلی متر	≤450kN/cm	3200 میلی متر	0.5-2.5 درجه	950 میلی متر	11 کیلو وات	385018301900	7500 کیلوگرم
QC11K-10*4000	10 میلی متر	≤450kN/cm	4000 میلی متر	0.5-2.5 درجه	950 میلی متر	15 کیلو وات	465021002000	11000 کیلوگرم
QC11K-10*5000	10 میلی متر	≤450kN/cm	5000 میلی متر	0.5 ~ 3 درجه	950 میلی متر	15 کیلو وات	575021002000	16000 کیلوگرم
QC11K-10*6000	10 میلی متر	≤450kN/cm	6000 میلی متر	0.5 ~ 3 درجه	950 میلی متر	15 کیلو وات	650021002300	24000 کیلوگرم
QC11K-10*8000	10 میلی متر	≤450kN/cm	8000 میلی متر	0.5 ~ 3 درجه	950 میلی متر	15 کیلو وات	680021002300	32000 کیلوگرم
QC11K-13*2500	13 میلی متر	≤450kN/cm	2500 میلی متر	0.5-2.5 درجه	1000 میلی متر	15 کیلو وات	328518302390	7500 کیلوگرم
QC11K-13*3200	13 میلی متر	≤450kN/cm	3200 میلی متر	0.5-2.5 درجه	1000 میلی متر	15 کیلو وات	385518302390	9500 کیلوگرم
QC11K-13*4000	13 میلی متر	≤450kN/cm	4000 میلی متر	0.5-2.5 درجه	1000 میلی متر	18.5 کیلو وات	485018302390	12500 کیلوگرم
QC11K-13*6000	13 میلی متر	≤450kN/cm	6000 میلی متر	0.5 ~ 3 درجه	1000 میلی متر	30 کیلو وات	685019302650	30000 کیلوگرم
QC11K-13*8000	13 میلی متر	≤450kN/cm	8000 میلی متر	0.5 ~ 3 درجه	1000 میلی متر	30 کیلو وات	895021302850	46000 کیلوگرم
QC11K-13*9000	13 میلی متر	≤450kN/cm	9000 میلی متر	0.5 ~ 3 درجه	1000 میلی متر	45 کیلو وات	998021302850	65000 کیلوگرم
QC11K-13*10000	13 میلی متر	≤450kN/cm	10000 میلی متر	0.5 ~ 3 درجه	1000 میلی متر	45 کیلو وات	1105025003100	85000 کیلوگرم
QC11K-16*2500	16 میلی متر	≤450kN/cm	2500 میلی متر	0.5 ~ 3 درجه	1000 میلی متر	22 کیلو وات	344019402830	9500 کیلوگرم
QC11K-16*3200	16 میلی متر	≤450kN/cm	3200 میلی متر	0.5 ~ 3 درجه	1000 میلی متر	22 کیلو وات	401019402830	11000 کیلوگرم
QC11K-16*4000	16 میلی متر	≤450kN/cm	4000 میلی متر	0.5 ~ 3 درجه	1000 میلی متر	30 کیلو وات	501019802830	15500 کیلوگرم
QC11K-16*5000	16 میلی متر	≤450kN/cm	5000 میلی متر	0.5 ~ 3.5 درجه	1000 میلی متر	30 کیلو وات	590026002830	25000 کیلوگرم
QC11K-16*6000	16 میلی متر	≤450kN/cm	6000 میلی متر	1~3.5 درجه	1000 میلی متر	37 کیلو وات	690026002830	36000 کیلوگرم
QC11K-16*8000	16 میلی متر	≤450kN/cm	8000 میلی متر	1~3.5 درجه	1000 میلی متر	45 کیلو وات	890029003430	75000 کیلوگرم
QC11K-20*2500	20 میلی متر	≤450kN/cm	2500 میلی متر	1~3 درجه	1000 میلی متر	30 کیلو وات	344019802830	14000 کیلوگرم
QC11K-20*3200	20 میلی متر	≤450kN/cm	3200 میلی متر	1~3 درجه	1000 میلی متر	30 کیلو وات	401019002830	17000 کیلوگرم
QC11K-20*4000	20 میلی متر	≤450kN/cm	4000 میلی متر	1~3.5 درجه	1000 میلی متر	37 کیلو وات	485026002900	22000 کیلوگرم
QC11K-20*6000	20 میلی متر	≤450kN/cm	6000 میلی متر	1~3.5 درجه	1000 میلی متر	55 کیلو وات	670030003000	54000 کیلوگرم
QC11K-30*2500	30 میلی متر	≤450kN/cm	2500 میلی متر	1~3.5 درجه	1000 میلی متر	45 کیلو وات	344019002830	25000 کیلوگرم
QC11K-30*3200	30 میلی متر	≤450kN/cm	3200 میلی متر	1~3.5 درجه	1000 میلی متر	45 کیلو وات	420019003000	34000 کیلوگرم

نکات: اگر این پارامترها به موقع به روز نمی شوند یا تغییر نمی کنند، لطفاً از طریق چت آنلاین یا ایمیل با ما تماس بگیرید.با تشکر.
