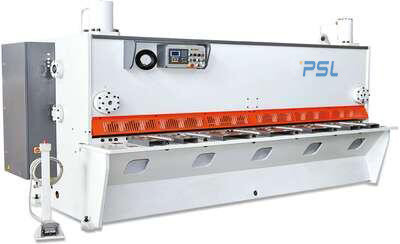

دستگاه برش CNC صفحه هیدرولیک کوچک قیچی گیوتین 3200 میلی متری ورق فلز

دستگاه برش ورق برشی گیوتین هیدرولیک اروپایی ورق اتوماتیک به روش LVD-YSD

ویژگی های ساختاری اصلی ماشین،

   1. با استفاده از روش تجزیه و تحلیل المان محدود UG، طراحی کمکی CAD، قاب از جوشکاری یکپارچه و درمان تنش داخلی حذف ارتعاش و سایر روش‌ها استفاده می‌کند تا دستگاه استحکام و مقاومت در برابر لرزش بالاتری داشته باشد.

        2.ریل راهنمای نورد سه نقطه ای برای پشتیبانی از نگهدارنده چاقو استفاده می شود و شکاف تیغه به صورت دستی یا موتوری (اختیاری) تنظیم می شود.مقدار شکاف به مقدار ضخامت صفحه قابل برش تبدیل می شود.تنظیم راحت است و مقدار دقیق است.

3.پشتیبانی از تیغه قابل تنظیم و تیغه بلند چهار لبه یکپارچه مستطیلی را بپذیرید، که برای تنظیم یکنواختی شکاف تیغه، بهبود کیفیت برش و افزایش طول عمر تیغه مناسب است.

4.  سیستم همگام سازی سیلندر روغن پشت سر هم پذیرفته شده است و ماشین ابزار به طور مساوی تحت فشار قرار می گیرد.با تنظیم حجم روغن سیلندر پشت سر هم، زاویه برش را می توان به راحتی تنظیم کرد تا نیازهای برش ضخامت های مختلف صفحه را برآورده کند.

5. هنگام برش دادن صفحات نازک، می توان زاویه برش را کاهش داد، اعوجاج قطعات را به حداقل ممکن کاهش داد و برش مستقیم و بدون فرز است.

6. تیغه مستطیلی، چهار لبه قابل استفاده، عمر طولانی، سنگ زنی آسان.

7. پشتیبانی از تیغه متحرک تنظیم یکنواختی فاصله تیغه را تسهیل می کند، کیفیت برش را بهبود می بخشد و عمر مفید تیغه را طولانی می کند.

8.میز نگهدارنده توپ انتقال جهانی برای کاهش شدت کار اپراتور اتخاذ شده است.

9.سیستم هیدرولیک از یک آکومولاتور از نوع مثانه به عنوان منبع انرژی کمکی استفاده می کند و همزمان ضربه فشار سیستم را جذب می کند، به طوری که ماشین ابزار به آرامی کار می کند و نویز کم است.

10. برای از بین بردن زنگ زدگی و اسپری رنگ ضد زنگ از شات پینینگ استفاده کنید.

1. قاب اصلی شامل خانه های دو طرفه، تیر پرس جلو و میز کار جلو.

2. تیغه ها/جا چاقو باریل راهنمای نورد سه نقطه ای.

3. تیغه بلند چهار تیغه انتگرال مستطیلی.

4. سیستم تخته شیرهای هیدرولیک، سیستم همگام سازی سیلندر روغن پشت سر هم.

5. دستگاه بک گاج موتور دار با بال اسکرو و راهنمای خطی، موتور اینورتر یا موتور سروو.

6. دستگاه چراغ خط.

7. کنترلر NC/CNC Estun E21s، ELGO P40T، Delem DAC360T، و غیره...

8. میز نگهدارنده توپ انتقال جهانی.

9. درپوش جلو.

10. آکومولاتور از نوع مثانه.

پارامترهای فنی HGN-13x3100،

سیستم هیدرولیک

1. معرفی تکنولوژی پیشرفته اروپایی و اتخاذ سیستم کنترل هیدرولیک یکپارچه، قابلیت اطمینان خوبی دارد.

2. سیستم همگام سازی سیلندر سری به تصویب رسید و دستگاه به طور یکنواخت بارگیری می شود.

3. سیستم هیدرولیک از باتری کیسه پوست به عنوان انرژی کمکی استفاده می کند، ضربه فشار را در همان زمان جذب می کند، ماشین ابزار به آرامی کار می کند و صدای کم دارد.

4.نیروی فشار با افزایش نیروی برشی افزایش می یابد.

5. سیستم هیدرولیک دارای حفاظت از سرریز اضافه بار، ایمن و قابل اعتماد است.

6. پمپ روغن از پمپ دنده داخلی شرکت NACHI ژاپن استفاده می کند که می تواند فشار بالا و سر و صدای کم را تحمل کند.

7. آب بندی توسط آلمان MERKEL و ژاپن NOK تولید می شود.

8.سیستم هیدرولیک مجهز به فیلترهایی با دقت فیلتر بالا می باشد.

9. برشی می تواند به طور مداوم تحت بار نامی کار کند.سیستم هیدرولیک پایدار و دقت است.

سیستم الکتریکی

1. استفاده از کنترلر E21s Estun NC برای کنترل سفر با گیج،یا کنترلر CNC ELGO P40T یا DELEM DAC360T برای کنترل گیج عقب (طول برش)، زاویه برش، عرض برش و فاصله تیغه ها و پشتیبانی برش پنوماتیک عقب.مخصوص دستگاه شیرینگ

5.2.قطعات الکتریکی کلیدی با نام تجاری معروف اشنایدر، زیمنس، ABB که مطابق با استانداردهای بین المللی است، ایمن و قابل اعتماد هستند، دارای عمر طولانی و توانایی ضد تداخل قوی هستند.

5.3.کابینت کنترل الکترونیکی استاندارد حفاظت IP54 را دارد و قطعات الکتریکی به صورت استاندارد و به وضوح مشخص شده اند.

5.4.مجهز به پنل عامل موبایل و سوئیچ پدال متحرک برای کارکرد آسان است.

5.5.تجهیزات دارای اقدامات ایمنی الکتریکی قابل اعتماد مانند توقف اضطراری و حفاظت از اضافه بار برای اطمینان از ایمنی تجهیزات و پرسنل است.
