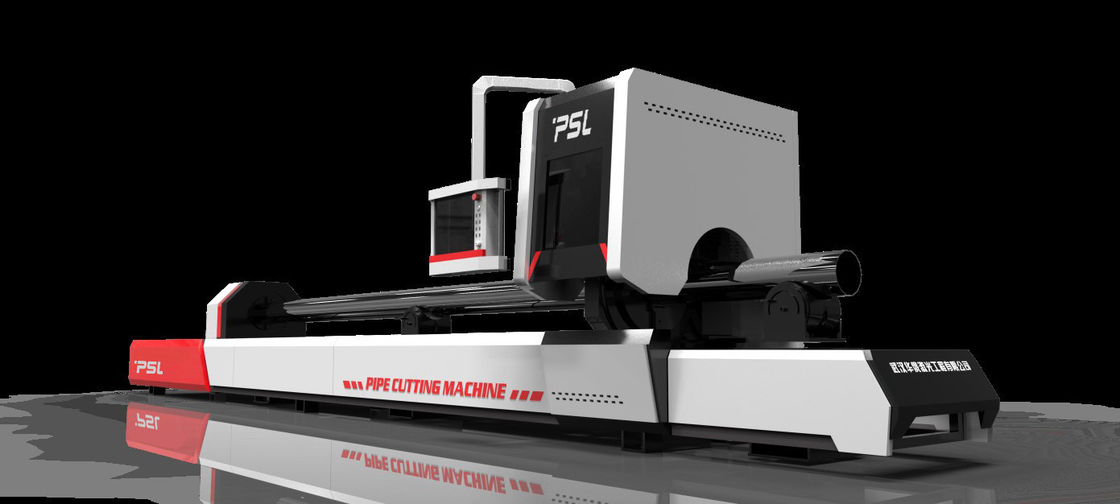

دستگاه لیزر CNC برش لوله فولادی لوله مستطیلی مربع گرد فلز

دستگاه برش لیزر فیبر CNC لوله مستطیلی مربع گرد فلزی برای ساخت لوله

بخشی از توابع و ویژگی ها،

• بدنه دستگاه با استحکام بالا، عمر طولانی دستگاه.

• کل گیره چرخشی پنوماتیکی، مرکزیت یک کلید، سرعت گیره بالا.

• سیستم پشتیبانی قطر قابل تغییر، می تواند کمک بارگذاری و پشتیبانی را درک کند، می تواند دقت برش را افزایش دهد.

• جبران جبران زمان واقعی، گیره لوله مناسب، دقت بالای برش پانچ لوله.

• نرم افزار کنترل برش گوشه، برش گوشه با کیفیت بالا.

• نرم افزار لانه سه بعدی اختیاری، می تواند آهن و کانال آهن و لوله های دیگر را برش دهد.

• عملکرد آزمایش مهره جوش اختیاری، پرتو جوش در هر زاویه ای از برش جلوگیری می کند.

برش لیزری لولهترکیب بندی،

1، منبع لیزر: منبع لیزر فیبرIPG/Raycus/MAX2000 وات

  1. توان خروجی لیزر: 2000W

2. طول موج لیزر 1070 نانومتر

3. تنظیم انرژی خروجی 10٪ تا 100٪

4. قدرت ورودی 8 کیلو وات

5. دمای کار 16 ~ 35

2، Raytools/WSX/Precitecسر برش لیزری فیبر نوری

سر برش لیزری با فوکوس خودکار

مجهز به کانکتور خروجی فیبر QBH، لنز نوری ویژه، روش تنظیم دقیق فوکوس مهر و موم شده، و مبدل ظرفیت سریع با حداقل فاصله برش 0.2 میلی متر، که می تواند سرعت برش را افزایش داده و مصرف گاز را کاهش دهد.

3، سیستم ماشین ابزار

این دستگاه ساختار دروازه ای را با استحکام بالا، تجهیزات پردازش تراش با دقت بالا اتخاذ می کند.ساختار فشرده، منطقه کوچک اشغال شده، بهره برداری و نگهداری راحت، که می تواند تقاضای 24 ساعته ادامه کار را برآورده کند.

4، تخت ماشینی

ساختار قاب از جوشکاری فولادی با کیفیت بالا، جوشکاری، پس از بازپخت حرفه ای درجه حرارت بالا، پیری دوم، ماشینکاری دقیق دستگاه فرز Gantry ساخته شده است، طراحی و پردازش ابزاری برای اطمینان از اینکه دستگاه دارای مقاومت ضربه ای عالی، استحکام بالا و پایداری است.

5، سیستم انتقال با سرعت بالا

برش لیزری ساختار دوگانه ی دروازه ای و تخت ابزار ماشین آلات با میرایی بالا، سیستم سروو AC وارداتی و سیستم راننده، دنده و قفسه گیربکس وارداتی، مسیر راهنمای خطی برای هدایت را برای اطمینان از سرعت بالا، دقت بالا و قابلیت اطمینان بالا، اتخاذ می کند.

6، سیستم کنترل CNC

سیستم کنترل CNC CYPCUT شامل فرآیند برش لیزری، عملکرد چیدمان معمولی انبار و کنترل پردازش لیزری است.این عمدتا دارای فرآیند ترسیم، تنظیم پارامترها، ویرایش فرآیند برش تعریف شده توسط کاربر، طرح بندی سهام، برنامه ریزی مسیر و کنترل برش است.قدرت برش را می توان با سرعت برش تنظیم کرد.سرعت کشش و بیرون کشیدن فردی را می توان تنظیم کرد.همچنین دارای کتابخانه فرآیند مواد است که می تواند تمام پارامترهای فرآیند را برای همان ماده ذخیره کند.

نرم افزار قدرتمند، کارکرد ساده، سازگار با فرمت DXF، PLT، AI، NC-MASTER و غیره است.

7، سیستم گیره پنوماتیک اتوماتیک

■ جعبه کنترل دستی بی سیم، پنجه گیره یک کلید شل و گیره.

■ غلتک های دو بانک، نیروی گیره به خوبی توزیع شده، با دقت بالاتر هنگام برش لوله کوچک.

■ گیره پنوماتیک، نیروی نگهدارنده عالی و پایدار، لوله شل نمی شود و نمی لغزد.

■ کل گیره پنوماتیک 220 میلی متر، کل گیره پنوماتیک، بدون نیاز به تغییر پنجه ها، آسان برای کار.

■ گیره مرکزی دوبل اتوماتیک، گیره سرعت سریع برای لوله های مستطیلی و بیضی.لوله غیر طبیعی نیاز به پنجه های گیره ای دارد.

8، سیستم نشانگر چراغ قرمز

نور قرمز کواکسیال به عنوان نشانگر استفاده می شود تا تنظیم سیستم نوری را ساده و برای تعیین نقطه کار دقیق تر کند.

9، سیستم برش لوله حرفه ای

■ نرم افزار برش لوله حرفه ای از برش لوله گرد، لوله مربع، لوله بیضی، آهن زاویه و آهن کانال و سایر لوله ها پشتیبانی می کند.

■ با نرم افزار لانه، می توانید طراحی طرح، برش مشترک و سایر فرآیندهای خاص را تحقق بخشید.در هنگام برش، می توان مرکز سازی در زمان واقعی و جبران جبران زمان واقعی، بازنگری سطح لوله، فرآیند گوشه لوله، سرعت سریع "پرش قورباغه" را متوجه شد.

10، سیستم خنک کننده آب

سیستم خنک کننده آب مجهز است و دما را می توان نشان داد.سیستم خنک کننده آب زمانی که دما بالاتر از مقدار از پیش تعیین شده باشد به طور خودکار شروع به کار می کند و زمانی که دما کمتر از مقدار از پیش تعیین شده باشد به طور خودکار کار نمی کند.

11، گیره چرخشی

گیره چرخشی حداکثر می تواند لوله های گرد Ф20mm-Ф220mm، لوله های مربعی 20mmx20mm-150mmx150mm، با ضخامت 12mm، طول 6000mm را نگه دارد.دستگاه پشتیبان مواد را می توان برای مدت طولانی ثابت نگه داشت تا کار کند.

12،  واحد استخراج گرد و غبار

این ماشین ابزار همچنین مجهز به فن اگزوز برای حذف گرد و غبار و گاز خروجی است که می تواند آسیب به ایمنی و تجهیزات پرسنل را کاهش دهد.

پارامترهای اصلی فناوری،
