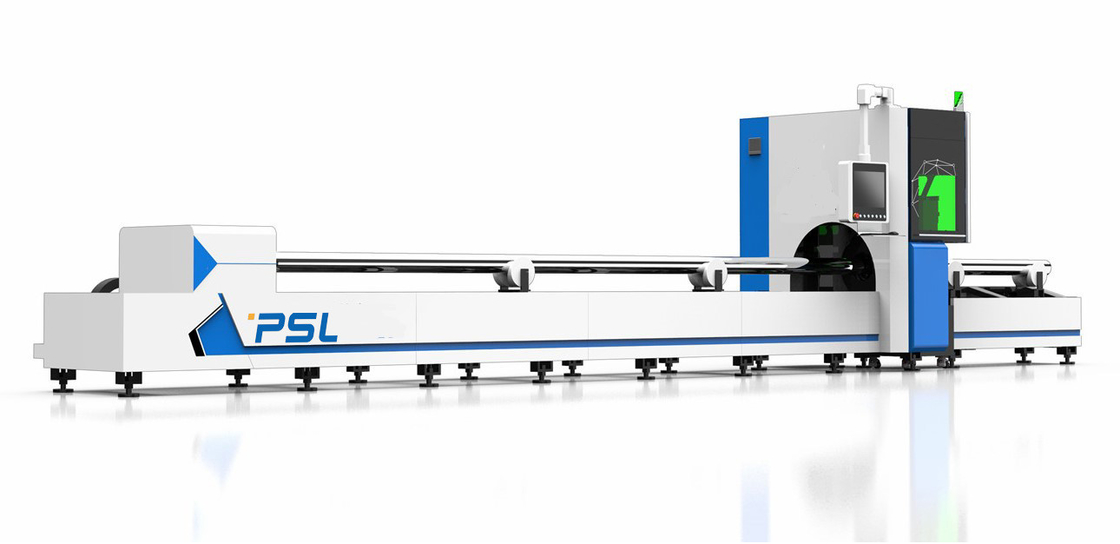

دستگاه لیزر لوله CNC 500w 1000W 2000W 3000W Cnc فیبر برش لیزری

دستگاه برش لیزر فیبر CNC لیزر 1000 وات 2000 وات 3000 وات CNC







معرفی مختصر دستگاه برش لیزر فیبر،



1. اصل برش لیزری



برش لیزری تابش لیزر با شدت بالا به سطح مواد است، از طریق تعامل بین لیزر و مواد، جسم بریده شده ذوب یا تبخیر می شود و جسم بریده شده با کمک جریان هوا با سرعت بالا بریده می شود.





2. ویژگی ها و مزایای برش لیزری



2.1 دستگاه برش لوله می تواند انواع لوله ها را برش دهد که تا حد زیادی در هزینه و فضا صرفه جویی می کند.محدوده پردازش گسترده است و لوله های با قطر و طول های مختلف قابل پردازش هستند.شفت چرخان الکتریکی پذیرفته شده است، سرعت قابل تنظیم است، و عملکرد راحت است، و دارای ویژگی های سر و صدای کم، سرعت بالا و دقت بالا است.این بهترین انتخاب برای لوله ها و لوله های حرفه ای برای برش خط متقاطع است.



1. می تواند چندین سوراخ خط متقاطع استوانه ای را با جهات و قطرهای مختلف بر روی لوله اصلی برش دهد تا شرایط تقاطع عمودی محور شاخه و محور اصلی خارج از مرکز و غیر خارج از مرکز را برآورده کند (لوله انشعاب اصلی لوله دایره ای است).



2. انتهای خط متقاطع سیلندر را می توان در انتهای لوله انشعاب برش داد که شرایط تقاطع عمودی و تقاطع مورب محور انشعاب و محور اصلی خارج از مرکز و غیر خارج از مرکز را دارد.



3. می تواند اشکال مختلف را بر روی دیوار لوله برش دهد.این می تواند صفحه انتهایی مایل را در انتهای لوله دایره ای برش دهد.



4. انتهای لوله انشعاب که با لوله اصلی حلقوی قطع می شود را می توان برش داد (لوله شاخه اصلی لوله گرد است).می تواند اشکال مختلف را بر روی سطح لوله مربع برش دهد.



5. سطح برش صاف و بدون سوراخ است.



6. سر برش لیزری با سطح مواد تماس نمی گیرد و قطعه کار را خراش نمی دهد.



7. شکاف باریکترین است، ناحیه تحت تأثیر حرارت کوچکترین است، تغییر شکل موضعی قطعه کار بسیار کوچک است و تغییر شکل مکانیکی وجود ندارد.



8. این می تواند هر شکل، لوله و سایر مواد خاص شکل را پردازش کند.





2.2 لیزر فقط در هنگام کار به انرژی الکتریکی نیاز دارد و نیازی به تولید گاز اضافی لیزر ندارد و کمترین هزینه عملیات و نگهداری را دارد.



2.3 لیزر فیبر از طراحی مدولار و اضافی نیمه هادی استفاده می کند و هیچ لنز نوری در تشدید کننده وجود ندارد و به زمان راه اندازی نیاز ندارد.دارای مزایای عدم تنظیم، نگهداری و پایداری بالا است که باعث کاهش هزینه لوازم جانبی و زمان نگهداری می شود.این با لیزر سنتی غیر قابل مقایسه است.



2.4 انتقال نوری کل دستگاه مسیریابی نوری است، بدون سیستم راهنمای نوری پیچیده مانند بازتابنده، مسیر نوری ساده، ساختار پایدار و نگهداری بدون مسیر نوری خارجی.



2.5 سر برش حاوی لنزهای محافظ، کولیماتور، عینک فوکوس و سایر مواد مصرفی گرانبها است که مصرف کمی دارند.



2.6 صادرات فیبر نوری طراحی سیستم مکانیکی را بسیار ساده و آسان برای ادغام با روبات یا میز کار چند بعدی می کند.





3. سیستم کنترل CNC



نرم افزار برش CNC که توسط شانگهای بایچو ساخته شده است دارای رابط گرافیکی و عملکرد راحت می باشد.نرم افزار کنترل برش حرفه ای می تواند گرافیک ها و شخصیت های مختلف را به دلخواه طراحی کند و در زمان واقعی پردازش شود.این نرم افزار از CAD، CorelDRAW و سایر نرم افزارهای حرفه ای طراحی پشتیبانی می کند.دارای عملکردهای قدرتمند برنامه نویسی، چیدمان، پردازش متن و تنظیم فرآیند است که مدیریت و استفاده از لوله را به حداکثر میزان بهبود می بخشد.نرم افزار برش دارای عملکردها و ویژگی های زیر است:



3.1 واردات، اتصال میکرو، ترتیب برش، مسیر برش بهینه و سرعت بهینه و غیره.



3.2 بهبود نسبت استفاده از لوله: می تواند ترتیب فاصله قطعات، چیدمان تعبیه شده در قطعات، آرایش واژگونی متقارن قطعات، آرایش چرخشی قطعات و جلوگیری از همپوشانی و برخورد شکل را درک کند.



3.3 پردازش زاویه تیز: پردازش زاویه داخلی / خارجی، که می تواند به طور خودکار شناسایی و تنظیم شود.



3.4 عملکرد پردازش شخصیت قدرتمند: می تواند کلمات جامد را به کلمات توخالی پردازش کند.



3.5 راندمان برش بخش لبه مشترک برای بهبود میزان استفاده از لوله بهینه شده است





اجزای اصلی،



نام	توضیح مختصر	برند کشور
منبع لیزر فیبر	1000 وات	MAX/Raycus/IPG
سر برش فوکوس خودکار	Raytools سر برش مخصوص فیبر نوری	Raytools
سیستم خنک کننده اختصاصی	سیستم گردش دوگانه، لوله تیتانیوم تبادل حرارت، هشدار دمای بیش از حد، حفاظت از جریان، مخزن آب خنک کننده ویژه لیزر فیبر حفاظت از سطح آب	ووهان هانلی
سیستم انتقال مکانیکی	تایوان Hiwin راه آهن با سرعت بالا با دقت بالا قفسه و پینیون T-Win تایوان (مارپیچ)	تایوان هیوین تایوان T-Win



سیستم کاهش سرعت	کاهش دهنده فلنج شیمپو در ژاپن	ژاپن
شیر متناسب	NNT	ژاپن
تاسیسات برقی	اشنایدر	فرانسه
سیستم سنسور ردیابی	القایی خودکار با دقت بالا، دقت 0.1 میلی متر	Cypcut شانگهای
دستگاه تخلیه سرباره	استانداردها	سازنده
سیستم کامپیوتری	کامپیوتر کنترل صنعتی مخصوص لیزر	تایوان Yanxiang
واحد X-AXIS SERVO	سروو 1800 وات	فوجی، ژاپن
واحد W-AXIS SERVO	سروو 1800 وات	فوجی، ژاپن
واحد Z-AXIS SERVO	سروو 400 وات	فوجی، ژاپن
نرم افزار برش	نرم افزار برش CNC حرفه ای	Cypcut شانگهای
کارت I/O	32 امتیاز	Cypcut
تنظیم کننده ولتاژ		چین
دستگاه برش	دروازه دقیق	سازنده
دقت محور X/W	± 0.02mm/m
حداکثرسرعت دویدن رایگان	80 متر در دقیقه
ولتاژ	380V/50HZ 3Ph
حداقلقطر چاک	D20mm
حداکثرقطر چاک	D230mm (230*230)
حداکثرمسافرت	6000 میلی متر
استاک دم	200 میلی متر
چاک جلو	مرکز پنوماتیک/سروی
پشت چاک	گیره پنوماتیک / سروو
