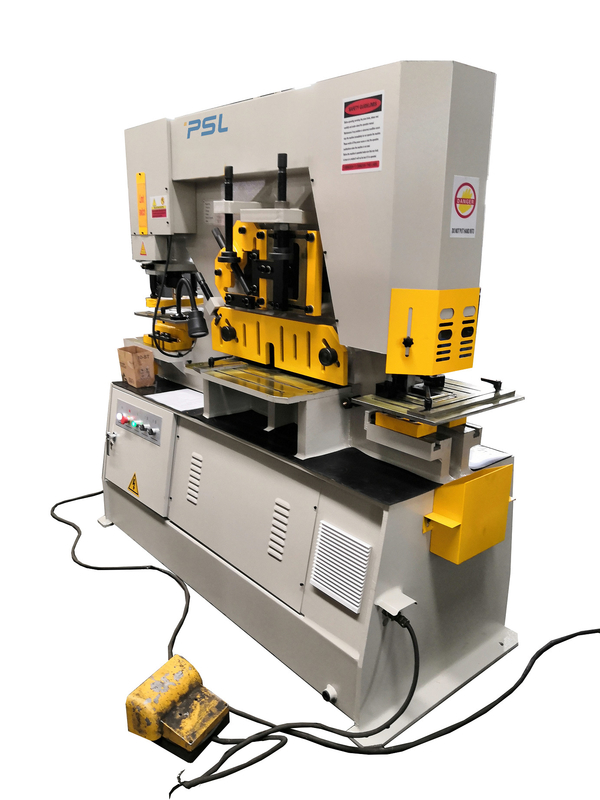

Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine

چین PSL (WUHAN) SMART EQUIPMENT CO.LTD. گواهینامه ها
چین PSL (WUHAN) SMART EQUIPMENT CO.LTD. گواهینامه ها
چت IM آنلاین در حال حاضر

Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine

Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine
Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine
video play

تصویر بزرگ :  Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine

جزئیات محصول:
محل منبع: چین
نام تجاری: PSL, OEM
شماره مدل: Q35Y-16-60T
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: Negotiable
جزئیات بسته بندی: برهنه در ظرف
زمان تحویل: 15-30 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 30 ست در ماه
توضیحات محصول جزئیات
تایپ کنید: Q35Y، دستگاه پانچ و برش ترکیبی هیدرولیک وضعیت: جدید
کاربرد: مهر زنی ورق فلزی، فولاد کانال، فرآیند فلز استفاده: ساخت و ساز ساختمان، ورق فلز پانچ برش خمش
کلمه کلیدی: کارگر آهن، ماشین آلات آهن کار هیدرولیک، آهن کار برش فلز عملکرد: سوراخ‌های پانچ فلز فولاد، آهن‌کار برشی، پانچ و برش سرقت، محصول فلزی مهر زنی
منبع نیرو: هیدرولیک، برقی توان (w): 5.5 کیلو وات
حداکثر ضخامت برش: فولاد ملایم، فولاد کربن 16 میلی متر حداکثر قطر پانچ: 25 میلی متر
حداکثر ضخامت پانچ: 16 میلی متر ابعاد (l*w*h): 1740x800x1830 میلی متر
وزن: 1600 کیلوگرم ولتاژ: 380 ولت، سفارشی
رنگ: قابل تنظیم، خاکستری و سیاه، سفید Inory گواهی: CE ISO
ضمانتنامه: 2 سال خدمات پس از فروش ارائه شده است: پشتیبانی فنی ویدیویی، پشتیبانی آنلاین
برجسته:

ماشین آهن کار هیدرولیک Q35y-16

,

آهن کار 60 تن

,

آهن کار 60 تن

Q35Y هیدرولیک ترکیبی پانچ و برش آهن کارگر





عملکرد دستگاه،



  • اتخاذ گیربکس هیدرولیک، آخرین محصول از محصولات چند منظوره یونایتد پانچ و برش است.
  • می تواند برش، پانچ، ورق قالب برش فولاد تخت، فولاد مربع، فولاد گرد، فولاد زاویه، فولاد کانال، تیر I.
  • قالب های پانچ، تیغه های برش، قالب های خمشی و دستگاه بلوک برشی مجهز شده است.





درخت توابع،



Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine 0



مونتاژها،



ایستگاه پانچ

1. طیف کاملی از پانچ ها و قالب ها برای نیازهای مختلف مشت زدن در دسترس هستند.

2. تعویض سریع سیستم مهره نگهدارنده برای تعویض سریع ابزار پانچ.

3. استریپر با طراحی دقیق برای دید، ایمنی و سهولت استفاده.

4. یک میز بزرگ 2 تکه با ترازو و استاپ های اندازه گیری استاندارد در تمامی مدل ها می باشد.
5.بره‌زن با صفحات قابل تعویض از دهانه‌های مختلف برای به حداقل رساندن تغییر شکل در همه مدل‌ها استاندارد است.

ایستگاه برش فولادی تخت
1.تیغه بالایی ماشینکاری شده ویژه برای ایجاد برشی تمیز با حداقل اعوجاج.
2. تیغه پایین دارای چهار لبه برش قابل استفاده است.
3. درجه متغیر برش میتر بر روی فلنج زاویه.
4. به راحتی قابل تنظیم نگه دارید.
5. میز پشتیبانی با راهنما برای موقعیت یابی دقیق.

ایستگاه برش زاویه ای فولادی
1.یک برش بدون تلفات مواد و حداقل تغییر شکل.
2. برش میتر 45 درجه آسان و تمیز است.
3. تیغه های ثابت با چهار لبه برش قابل استفاده.
4. شعاع گوشه قابل انتخاب روی تیغه های متحرک برای نتایج بهینه در زوایای کوچک یا بزرگ.

ایستگاه برش بار
1. یک نگهدارنده برای اندازه های مختلف برش میله مربعی و برش میله گرد.
2. ابزار برشی کانال و بخش اختیاری برای اکثر مدل ها موجود است.

ایستگاه ناچینگ
1. ایده آل برای بریدگی میله ها و زوایای مسطح.
2. محافظ ایمنی قفل الکتریکی برای حداکثر ایمنی و دید.3. جدول اندازه گیری همراه با توقف برای موقعیت دقیق.


9 مجموعه قالب و تیغه زیر در دستگاه نصب می شود:

1. 5 ست قالب سوراخ گرد

2. مجموعه ای از تیغه برش فولادی زاویه دار

3. مجموعه ای از تیغه برش میله مربعی و گرد

4. مجموعه ای از تیغه قیچی میله ای تخت

5. مجموعه ای از تیغه بریده.

سایر قالب ها و تیغه ها نیز باید سفارش داده شوند و هزینه اضافی پرداخت شود.





پارامترهای فنی اصلی



مدل

Q35Y

-16

Q35Y

-20

Q35Y

-25

Q35Y

-30

Q35Y

-40

Q35Y

-50

در حال پردازش

ظرفیت

(KN)

600 900 1200 1600 2000 2500

مواد

استحکام کششی

(Mpa)

≤450 ≤450 ≤450 ≤450 ≤450 ≤450

رام استروک

(میلی متر)

80 80 80 80 100 100

عدد

سکته مغزی

(بار/دقیقه) (میلی متر)

11-20 12-20 8-18 6-16 6-16 6-12

عمق گلو

(میلی متر)

300 355 400 600 530 600
زاویه برشی 7 درجه 8 درجه 8 درجه 8 درجه 8 درجه 8 درجه

او تخت

یک حلقه

حداکثر

برش زدن

ظرفیت

(ضخامت*

عرض) (میلی متر)

16×250 20×330 25×330 30×335 40×335 50×300
8×400 10×480 16×600 20×600 30×600 30×750

بار او

یک حلقه

مربع

بار

(میلی متر)

40×40 50*50 50×50 55×55 60×60 65×65

گرد

بار

(میلی متر)

45 50 60 65 70 80

پرتو H

(میلی متر)

  100×100 120×120 175×175 200×200 250×250

کانال سی

(میلی متر)

120×

53×5.5

160×

63×6.5

200×

75×9

280×

86×11.5

300 برابر

89x11.5

320x

92x12

من پرتو

(میلی متر)

120×

74×5

160×

88×6

200×

75×9

280×

124×10.5

300 برابر

130x13

320x

130x13

برش زاویه

برش 90 درجه

(میلی متر)

120×

120×

12

140×

140×

12

160×

160×

14

180×

180×

16

200×

200×

16

200×

200×

18

برش 45 درجه

(میلی متر)

60×

60×8

70×

70×10

60×

60×7

80×

80×8

80×

80×10

100×

100×12

سوراخ کردن

حداکثر

قطر

از مشت زدن

(میلی متر)

ф25 ф30 ф35 ф38 ф40 ф45

ضخامت پانچ

(میلی متر)

16 20 25 28 35 40
موتور (KW) 5.5 7.5 11 15 18.5 18.5

بعد، ابعاد، اندازه

(میلی متر)

1740×

810×

1830

1950×

900×

1950

2355×

960×

2100

2800×

1050×

2450

2900×

1110×2500

3200×

1440×2500







Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine 1





Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine 2

Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine 3Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine 4

Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine 5 Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine 6

Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine 7



انواع قالب و تیغه



Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine 8Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine 9Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine 10
