جزئیات محصول:
پرداخت:
|
| تایپ کنید: | Q35Y-25، آهن کار چند منظوره | وضعیت: | جدید |
|---|---|---|---|
| کاربرد: | مهر زنی ورق فلزی، فولاد کانال، فولاد ورق، فرآیند ورق فلز | استفاده: | ساخت و ساز ساختمان، ورق فلز پانچ برش خمش |
| عملکرد: | سوراخ‌های پانچ فلز فولاد، آهن‌کار برشی، پانچ و برش ورق سرقت، مهر زنی محصولات فلزی | کلمه کلیدی: | کارگر آهن، ماشین آلات آهن کار هیدرولیک، برش ورق فلز |
| منبع نیرو: | هیدرولیک، برقی | نیروی مشت زدن: | 120T |
| توان (w): | 11 کیلو وات | حداکثر ضخامت برش: | فولاد ملایم، فولاد کربن 25 میلی متر |
| حداکثر قطر پانچ: | 35 میلی متر | حداکثر ضخامت پانچ: | 25 میلی متر |
| گلوی مشت زدن: | 400 میلی متر | ابعاد (l*w*h): | 2355x960x2090 میلی متر |
| وزن: | 4200 کیلوگرم | ولتاژ: | 380 ولت، سفارشی |
| رنگ: | خاکستری و سیاه، سفید Inory، قابل تنظیم، | گواهی: | CE ISO |
| ضمانتنامه: | 2 سال | خدمات پس از فروش ارائه شده است: | پشتیبانی فنی ویدیویی، پشتیبانی آنلاین |
| برجسته: | Q35Y-25, ironworker q35y-25, q35y-25 120 ton Ironworker Machine,ironworker q35y-25,q35y-25 120 ton Ironworker Machine |
||

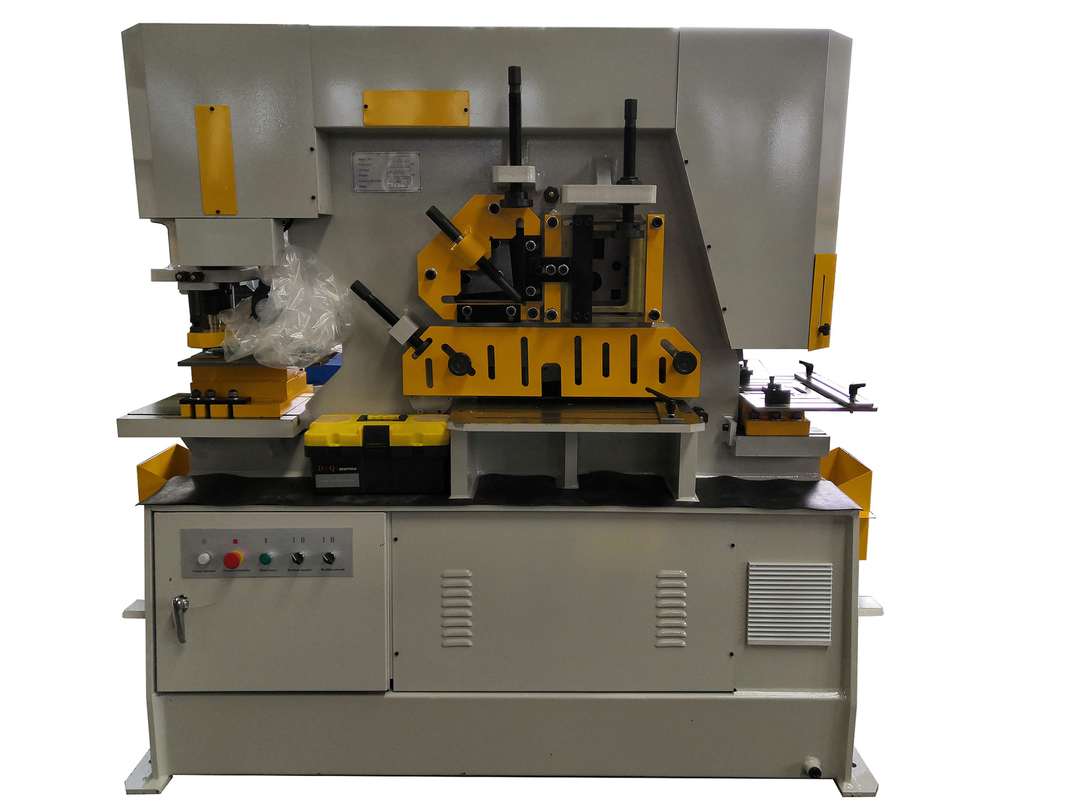

دستگاه پانچ و برش هیدرولیک Ironworker چند کاره
III.درخت توابع،
مونتاژها،
1. 5 مجموعه قالب سوراخ گرد
2. مجموعه ای از تیغه برش فولادی زاویه دار
3. مجموعه ای از تیغه برش میله مربعی و گرد
4. مجموعه ای از تیغه قیچی میله ای تخت
5. مجموعه ای از تیغه بریده.
سایر قالب ها و تیغه ها نیز باید سفارش داده شوند و هزینه اضافی پرداخت شود.
پارامترهای فنی اصلی،
| مدل |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
در حال پردازش ظرفیت (KN) |
600 | 900 | 1200 | 1600 | 2000 | 2500 | |
|
مواد استحکام کششی (Mpa) |
≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
|
رام استروک (میلی متر) |
80 | 80 | 80 | 80 | 100 | 100 | |
|
عدد سکته مغزی (بار/دقیقه) (میلی متر) |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
عمق گلو (میلی متر) |
300 | 355 | 400 | 600 | 530 | 600 | |
| زاویه برشی | 7 درجه | 8 درجه | 8 درجه | 8 درجه | 8 درجه | 8 درجه | |
|
او تخت یک حلقه |
حداکثر برش زدن ظرفیت (ضخامت* عرض) (میلی متر) |
16×250 | 20×330 | 25×330 | 30×335 | 40×335 | 50×300 |
| 8×400 | 10×480 | 16×600 | 20×600 | 30×600 | 30×750 | ||
|
بار او یک حلقه |
مربع بار (میلی متر) |
40×40 | 50*50 | 50×50 | 55×55 | 60×60 | 65×65 |
|
گرد بار (میلی متر) |
45 | 50 | 60 | 65 | 70 | 80 | |
|
پرتو H (میلی متر) |
100×100 | 120×120 | 175×175 | 200×200 | 250×250 | ||
|
کانال سی (میلی متر) |
120× 53×5.5 |
160× 63×6.5 |
200× 75×9 |
280× 86×11.5 |
300 برابر 89x11.5 |
320x 92x12 |
|
|
من پرتو (میلی متر) |
120× 74×5 |
160× 88×6 |
200× 75×9 |
280× 124×10.5 |
300 برابر 130x13 |
320x 130x13 |
|
| برش زاویه |
برش 90 درجه (میلی متر) |
120× 120× 12 |
140× 140× 12 |
160× 160× 14 |
180× 180× 16 |
200× 200× 16 |
200× 200× 18 |
|
برش 45 درجه (میلی متر) |
60× 60×8 |
70× 70×10 |
60× 60×7 |
80× 80×8 |
80× 80×10 |
100× 100×12 |
|
| سوراخ کردن |
حداکثر قطر از مشت زدن (میلی متر) |
ф25 | ф30 | ф35 | ф38 | ф40 | ф45 |
|
ضخامت پانچ (میلی متر) |
16 | 20 | 25 | 28 | 35 | 40 | |
| موتور (KW) | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | |
|
بعد، ابعاد، اندازه (میلی متر) |
1740× 810× 1830 |
1950× 900× 1950 |
2355× 960× 2100 |
2800× 1050× 2450 |
2900× 1110×2500 |
3200× 1440×2500 |
|
|
|
|||||||
قالب ها و تیغه ها،
