جزئیات محصول:
پرداخت:
|
| حداکثر ضخامت پانچ: | 28 میلی متر | نام: | دستگاه پردازش پروفیل، پانچ و برش، دستگاه آهن کار فولادی |
|---|---|---|---|
| حداکثر قطر پانچ: | 38 میلی متر | گلوی مشت زدن: | 600 میلی متر |
| تایپ کنید: | Q35Y-30-160T، آهن کار، دستگاه پانچ و برش هیدرولیک | ولتاژ: | 380 ولت، 50 هرتز سفارشی |
| وضعیت: | جدید | کاربرد: | مهر زنی ورق فلزی، فولاد کانال، فولاد ورق، فرآیند ورق فلز |
| ابعاد (l*w*h): | 2600x1050x2450mm | استفاده: | ساخت و ساز ساختمان، ورق فلز پانچ برش خمش |
| وزن: | 6500 کیلوگرم | عملکرد: | سوراخ‌های پانچ فلز فولاد، آهن‌کار برشی، پانچ و برش ورق سرقت، مهر زنی محصولات فلزی |
| رنگ: | خاکستری - مشکی + قرمز، سفید Inory، قابل تنظیم، | کلمه کلیدی: | کارگر آهن، ماشین آلات آهن کار هیدرولیک، برش ورق فلز |
| ضمانتنامه: | 2 سال | منبع نیرو: | هیدرولیک، برقی |
| خدمات پس از فروش ارائه شده است: | پشتیبانی فنی ویدیویی، پشتیبانی آنلاین | نیروی مشت زدن: | 160T |
| گواهی: | CE ISO | توان (w): | 15 کیلو وات |
| حداکثر ضخامت برش: | فولاد ملایم، فولاد کربن 30x355mm | ||
| برجسته: | کارگر آهن هیدرولیک PSL,ماشین آلات پانچ و برش هیدرولیک PSL,ماشین آلات پانچ و برش هیدرولیک PSL |
||

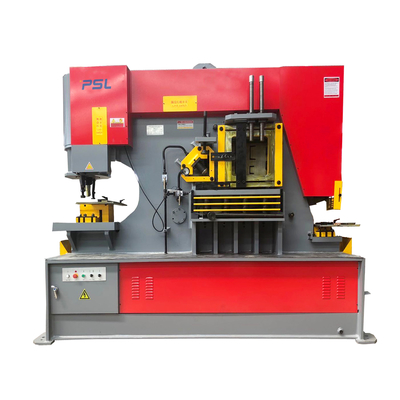

Q35Y-30-160T Profiles Ironworker Hydraulic United دستگاه پانچ و برش
Q35Yسلسلهدرجه صنعتیآهن کار هیدرولیکدارای عملکردهای متعدد،
از جمله: میله گرد، میله مربع، پانچ سوراخ مستطیلی؛ورق فولادی، میله مسطح، فولاد زاویه ای، کانال C، پانچ با پرتو I.خم شدن ورق فولادی؛برش، بریدگی و خمش فولاد زاویه ای؛میله مسطح، گرد، مربع، کانال C، I-beam، برش/برش T-bar;خم شدن زاویه و بریدگی لوله.
راآهن کار هیدرولیکدارای استاندارد با:
مهره و آستین اتصال سریع، بازوی مربعی با ترازو، میز اندازه گیری با توقف، میز پایه پانچ، حفاظ ایمنی و موارد دیگر.آهن‌کار هیدرولیک سری Q35Y با عملکرد چند منظوره خود اولین انتخاب شما در بین دستگاه‌های همتای شماست.علاوه بر این، تمامی قطعات از نظر ایمنی، عملکرد، قابلیت و نگهداری از بالاترین کیفیت برخوردار هستند.
ماآهن کار هیدرولیکبا استفاده از پیشرفته ترین تکنولوژی طراحی شده است و دارای فضایل کارکرد آسان، مصرف کم و هزینه نگهداری کم است.
ابزار اختیاری ازآهن کار هیدرولیک
سیستم نگهداری خودکار:
سیستم نگهدارنده اتوماتیک را می توان برای راه اندازی در موقعیت کاری برش فولادی و برش صفحه انتخاب کرد.علاوه بر این، نگهدارنده ها موقعیت قطعه کار را به منظور صرفه جویی در زمان و بهبود راندمان کار ثابت می کنند.
سیستم خنک کننده دما:
وقتی کهدستگاه آهن کار هیدرولیککار می کند، می توانید دمای روغن را از طریق صفحه مانیتورینگ بخوانید.اگر دمای روغن بالاتر از 55 درجه باشد که پیکربندی پیش فرض است، سیستم خنک کننده داخلی به طور خودکار برای کاهش دمای روغن به منظور محافظت از سیستم هیدرولیک کار می کند.
اجزای اصلی خواص استاندارد ازآهن کار هیدرولیک:
1.قطعات برقی برند اشنایدر می باشد.
2. طراحی حرفه ای سازه های قاب.
3. جوش های فولادی با استحکام و صلبیت با دقت بالا برای از بین بردن ارتعاشات.
4. قاب فولادی Ironworker Q235 = فولاد استاندارد آمریکایی A306 GR55.
5. پنج مجموعه پانچ و تیغه روی دستگاه نصب شد.
6. رله تایمر توسط OMRON ژاپن.
7.مهر و موم روغن توسط NOK ژاپنی.
8. O-Ring و Valve توسط تایوان برای پمپ پیستونی بادوام تر.
9. سیستم هیدرولیک توسط Rexroth آلمان.
10. موتور اصلی زیمنس
11. پمپ روغن پمپ دنده ای داخلی برند سانی است.
12. سیلندر هیدرولیک مستقل دوگانه
13. دو پا سوئیچ به طور جداگانه کار می کنند
14. کنترل سکته مغزی آسان قابل تنظیم با خط کش
15. نشانگر روی هر دو سیلندر هیدرولیک
16. چراغ کاری متحرک که می تواند در هر موقعیت دلخواه قرار گیرد
17. سیستم هیدرولیک با سیستم حفاظت اضافه بار
18. کلید توقف ایمنی اضطراری
19. میز پانچ بزرگ با راهنمای خط کش
20. میز بریدگی بزرگتر با راهنمای خط کش
21. میز قیچی مسطح بزرگ با راهنمای خط کش
22. مهم ترین تعمیر و نگهداری آسان
مونتاژها،
1. 5 مجموعه قالب سوراخ گرد
2. مجموعه ای از تیغه برش فولادی زاویه دار
3. مجموعه ای از تیغه برش میله مربعی و گرد
4. مجموعه ای از تیغه قیچی میله ای تخت
5. مجموعه ای از تیغه بریده.
سایر قالب ها و تیغه ها باید سفارش داده شوند و هزینه اضافی نیز پرداخت شود.
درخت توابع،
پارامترهای فنی اصلی،
| مدل |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
در حال پردازش ظرفیت (KN) |
600 | 900 | 1200 | 1600 | 2000 | 2500 | |
|
مواد استحکام کششی (Mpa) |
≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
|
رام استروک (میلی متر) |
80 | 80 | 80 | 80 | 100 | 100 | |
|
عدد سکته مغزی (بار/دقیقه) (میلی متر) |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
عمق گلو (میلی متر) |
300 | 355 | 400 | 600 | 530 | 600 | |
| زاویه برشی | 7 درجه | 8 درجه | 8 درجه | 8 درجه | 8 درجه | 8 درجه | |
|
او تخت یک حلقه |
حداکثر برش زدن ظرفیت (ضخامت* عرض) (میلی متر) |
16×250 | 20×330 | 25×330 | 30×335 | 40×335 | 50×300 |
| 8×400 | 10×480 | 16×600 | 20×600 | 30×600 | 30×750 | ||
|
بار او یک حلقه |
مربع بار (میلی متر) |
40×40 | 50*50 | 50×50 | 55×55 | 60×60 | 65×65 |
|
گرد بار (میلی متر) |
45 | 50 | 60 | 65 | 70 | 80 | |
|
پرتو H (میلی متر) |
100×100 | 120×120 | 175×175 | 200×200 | 250×250 | ||
|
کانال سی (میلی متر) |
120× 53×5.5 |
160× 63×6.5 |
200× 75×9 |
280× 86×11.5 |
300 برابر 89x11.5 |
320x 92x12 |
|
|
من پرتو (میلی متر) |
120× 74×5 |
160× 88×6 |
200× 75×9 |
280× 124×10.5 |
300 برابر 130x13 |
320x 130x13 |
|
| برش زاویه |
برش 90 درجه (میلی متر) |
120× 120× 12 |
140× 140× 12 |
160× 160× 14 |
180× 180× 16 |
200× 200× 16 |
200× 200× 18 |
|
برش 45 درجه (میلی متر) |
60× 60×8 |
70× 70×10 |
60× 60×7 |
80× 80×8 |
80× 80×10 |
100× 100×12 |
|
| سوراخ کردن |
حداکثر قطر از مشت زدن (میلی متر) |
ф25 | ф30 | ф35 | ф38 | ф40 | ф45 |
|
ضخامت پانچ (میلی متر) |
16 | 20 | 25 | 28 | 35 | 40 | |
| موتور (KW) | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | |
|
بعد، ابعاد، اندازه (میلی متر) |
1740× 810× 1830 |
1950× 900× 1950 |
2355× 960× 2100 |
2800× 1050× 2450 |
2900× 1110×2500 |
3200× 1440×2500 |
|
|
|
|||||||
قالب ها و تیغه ها،
