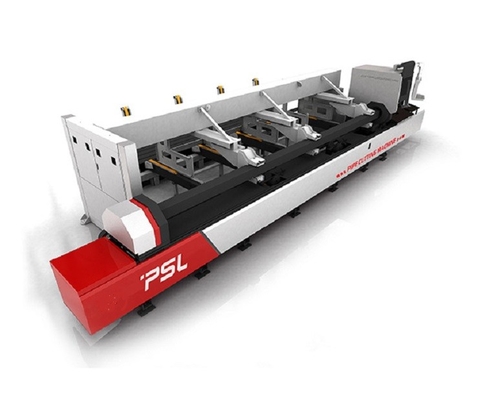

دستگاه برش لیزری Cnc 2000 واتی 3000 واتی پروفایل لوله برای فلز چوب

دستگاه برش لیزری فیبر CNC لوله/لوله فلزی با دستکاری بارگیری خودکار

توضیحات دستگاه برش لیزر لوله،

دستگاه برش لیزر لوله فن آوری نوری، مکانیکی و الکتریکی را در یک دستگاه ادغام می کند که از فناوری لیزر، فناوری کنترل کامپیوتر و سیستم قدرت لیزر CNC با کارایی بالا استفاده می کند.

این دستگاه برش لیزر لوله قادر به پردازش انواع فلزات لوله/لوله با سرعت و کارایی بالا می باشد.حداکثر اندازه لوله های قابل برش لوله های گرد Ф220 میلی متر، لوله های مربعی 160 میلی متر در 160 میلی متر، با ضخامت 12-14 میلی متر، طول 6000 میلی متر -9000 میلی متر است.این محصولات دارای لبه صاف با پرداخت سطحی با کیفیت بالا، عرض کوچک و اثر حرارت کمی خواهند بود.این دستگاه به ویژه برای برش لوله های فلزی مناسب است.

بخشی از توابع و ویژگی ها،

• بدنه دستگاه با استحکام بالا، عمر طولانی دستگاه.

• کل گیره چرخشی پنوماتیکی، مرکزیت یک کلید، سرعت گیره بالا.

• سیستم پشتیبانی قطر قابل تغییر، می تواند کمک بارگذاری و پشتیبانی را درک کند، می تواند دقت برش را افزایش دهد.

• جبران جبران زمان واقعی، گیره لوله مناسب، دقت بالای برش پانچ لوله.

• نرم افزار کنترل برش گوشه، برش گوشه با کیفیت بالا.

• نرم افزار لانه سه بعدی اختیاری، می تواند آهن و کانال آهن و لوله های دیگر را برش دهد.

• عملکرد آزمایش مهره جوش اختیاری، پرتو جوش در هر زاویه ای از برش جلوگیری می کند.

ترکیب برش لیزری لوله،

1) منبع لیزر: منبع لیزر فیبرIPG/Raycus3000 وات

2) Raytools/WSX/Precitecسر برش لیزری فیبر نوری(سر لیزری فوکوس خودکار)

سر برش لیزری از فناوری آلمانی، مجهز به کانکتور خروجی فیبر QBH، لنز نوری ویژه، روش تنظیم فوکوس دقیق مهر و موم شده، و مبدل ظرفیت سریع با حداقل فاصله برش 0.2 میلی متری مجهز شده است که می تواند سرعت برش را افزایش داده و مصرف گاز را کاهش دهد.

3) ماشین ابزار

دستگاه ساختار دروازه ای را اتخاذ می کند، تیر و بستر در یک فرآیند واحد با دقت بالا، استحکام خوب، عملکرد صاف هستند.

پایه ماشین:این پایه از ساختار لوله و قاب جوش داده شده با کیفیت بالا، از طریق جوشکاری حرفه ای، درمان پیری ثانویه، دستگاه فرز زیر بشکهای بزرگ، ماشینکاری دقیق استفاده می کند، این طرح ها و روش های پردازش مقاومت عالی در برابر ضربه، استحکام بالا و پایداری دستگاه را تضمین می کند.

سیستم تخلیه آب:کلکتور خالی در قسمت پایینی تخت چیده شده است که می تواند ضایعات را حذف کند و در طول برش قطعات کوچک را جمع آوری کند.

سیستم حذف گرد و غبار:سکوی کار از طرح جمع آوری گرد و غبار برای حذف گرد و غبار و گاز خروجی استفاده می کند.

4) سیستم انتقال

برش لیزری از ساختار دوگانه دروازه ای و تخت ابزار دستگاه با میرایی بالا، سیستم سروو AC وارداتی و سیستم راننده، دنده و رک گیربکس وارداتی، مسیر راهنمای خطی برای هدایت استفاده می کند تا از سرعت بالا، دقت بالا و قابلیت اطمینان بالا اطمینان حاصل شود.

5) سیستم کنترل

سیستم برش لیزر فیبر شامل فرآیند برش لیزری، عملکرد چیدمان سهام عادی و کنترل پردازش لیزری است.این عمدتا دارای فرآیند ترسیم، تنظیمات پارامترها، ویرایش فرآیند برش تعریف شده توسط کاربر، طرح بندی سهام، برنامه ریزی مسیر، شبیه سازی و کنترل برش است.قدرت برش را می توان با سرعت برش تنظیم کرد.سرعت کشش و بیرون کشیدن فردی را می توان تنظیم کرد.همچنین دارای کتابخانه فرآیند مواد است که می تواند تمام پارامترهای فرآیند را برای همان ماده ذخیره کند.

6) سیستم گیره پنوماتیک اتوماتیک

■ جعبه کنترل دستی بی سیم، پنجه گیره یک کلید شل و گیره.

■ غلتک های دو طرفه، نیروی گیره به خوبی توزیع شده، با دقت بالاتر هنگام برش لوله کوچک.

■ گیره پنوماتیک، نیروی نگهدارنده زیاد و پایدار، لوله شل نمی شود و نمی لغزد.

■ کل گیره پنوماتیک 220 میلی متر، کل گیره پنوماتیکی، نیازی به تعویض پنجه ندارد، کارکرد آسان است.

■ گیره مرکزی دوبل اتوماتیک، گیره سرعت سریع برای لوله های مستطیلی و بیضی.لوله غیرعادی نیاز به پنجه های گیره خاصی دارد.

7) سیستم نشانگر چراغ قرمز

نور قرمز کواکسیال به عنوان نشانگر استفاده می شود تا تنظیم سیستم نوری را ساده تر و برای تعیین نقطه کار دقیق تر کند.

8) سیستم خنک کننده

سیستم خنک کننده آب مجهز است و دما را می توان نشان داد.سیستم خنک کننده آب زمانی که دما بالاتر از مقدار از پیش تعیین شده باشد به طور خودکار شروع به کار می کند و زمانی که دما کمتر از مقدار از پیش تعیین شده باشد به طور خودکار کار نمی کند.

9) اگزوز فن

دمنده گریز از مرکز گرد و غبار را حذف می کند تا محیط کاری خوب را حفظ کند و آسیب به ایمنی و تجهیزات پرسنل را کاهش دهد.

10) گیره چرخشی

گیره دوار حداکثر می تواند لوله های گرد Ф20mm-Ф220mm، لوله های مربعی 20mmx20mm-160mmx160mm، با ضخامت 12mm، طول 6000mm را نگه دارد.دستگاه پشتیبان مواد را می توان برای مدت طولانی ثابت نگه داشت تا کار کند.

پارامترهای اصلی فناوری،
