جزئیات محصول:
پرداخت:
|
| وضعیت: | جدید | نام: | دستگاه خم کن لوله/لوله هیدرولیک CNC |
|---|---|---|---|
| کاربرد: | خم شدن لوله دایره ای، پردازش لوله مربعی | درجه خودکار: | سیستم اتوماتیک، NC، CNC |
| مواد لوله: | فولاد کربن، فولاد ضد زنگ، لوله آلومینیومی، لوله مس | نوع زنگ: | "R" "U" "Z"، R شکل و زنگ مستقیم |
| اجزای اصلی: | صفحه نمایش لمسی + PSL، پمپ، موتور | قطر لوله: | 16-50 میلی متر |
| حداکثر خم شدن: | Carbon steel pipe Ф50.8*2.0t; لوله فولادی کربن Ф50.8 * 2.0 تن; Stainless steel tube | قالب ها: | 2 سلول، دو پله، HRC60-63 سخت می شود |
| حداکثر R برای خم شدن: | 250 میلی متر | حداکثر زاویه برای خم شدن: | 190 درجه |
| توان (w): | 7.5 کیلووات | وزن: | 2400 کیلوگرم |
| ابعاد (L*W*H): | 4.6M*0.85M*1.15M | رنگ: | توده، سیاه خاکستری، یا سفارشی |
| ولتاژ: | 380 ولت 50 هرتز 3 فاز، سفارشی | ضمانتنامه: | 12 ماه |
| برجسته: | دستگاه خم کن لوله CNC اتوماتیک,دستگاه خم کن لوله CNC 76 میلی متر,خم کن لوله هیدرولیک CNC 76 میلی متر |
||

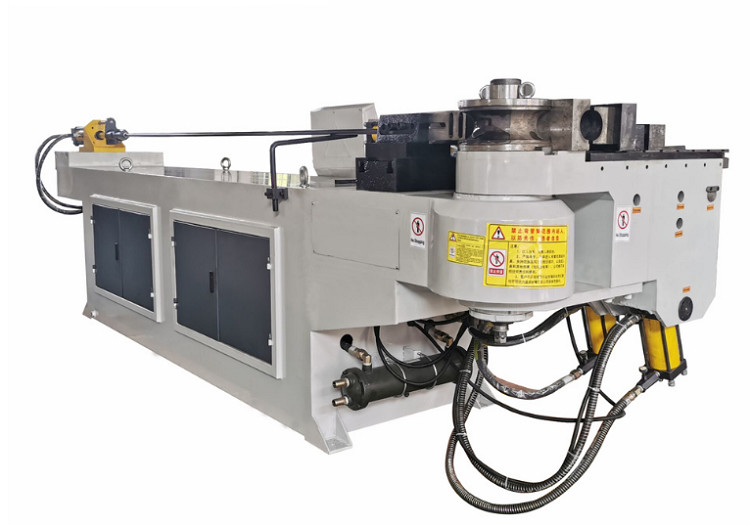

دستگاه خم کن لوله های هیدرولیک اتوماتیک CNC لوله های فولادی ضد زنگ مربع کوچک
ویژگی های مکانیکی:
1. کنترل کامپیوتر CNC خودکار اقتصادی.
2. شفت تغذیه و شفت کج توسط سروو موتور، با دقت بالا و پایداری خوب هدایت می شود.
3. شفت آرنج کنترل دیجیتال فشار روغن کامل را می پذیرد و فشار کمکی فشار روغن کامل را می پذیرد.
4. سیستم کنترل الکتریکی مجهز به فن برای دفع خودکار گرما است.در صورت لزوم، برای اطمینان از عمر مفید سیستم کنترل الکتریکی، می توانید یک کولر گازی کنترل عددی انتخاب کنید.
5. نازل گیره می تواند بارها و بارها وارد منطقه تداخل برای انجام عملکرد بستن می شود.
6. صندلی پشتیبانی با صفحه ضد چروک.
7. عملکرد هسته اولیه قابل برنامه ریزی با کشش را دارد.
8. مواد مناسب: لوله مربع، لوله گرد ولوله مستطیلی،لوله فولاد کربن، لوله فولادی ضد زنگ، لوله مس، لوله آلومینیوم و دیگران.
پارامترهای فنی اصلی:
| ماشین تایپ | SB-50CNC-2A-2S |
| حداکثر خمش R برای لوله کربن: 1.5D است |
Ф50.8 * 2.0 تن |
| حداکثر خمش R برای لوله ss است 1.5D |
Ф44.5 * 2.2 تن |
| حداکثر شعاع برای خم شدن | 250 میلی متر |
| حداکثر سکته تغذیه | 2400 میلی متر |
| حداکثر زاویه برای خم شدن |
190 درجه |
| فرآیند خم شدن برای هر لوله |
رپ های 16 گرمی |
| سرعت کار/سرعت خمش | حداکثر40 درجه / S |
| سرعت چرخش لوله | حداکثر270 درجه / S |
| سرعت تغذیه | حداکثر900mm/S |
| دقت زاویه خمش | ± 0.15 درجه |
| دقت زاویه چرخش | ± 0.1 درجه |
| طول تغذیه | ± 0.1 میلی متر |
| حالت ورودی داده | ارزش کاری (YBC) |
| فشار روغن | 14MPa |
| سروو موتور روتور | 400 وات |
| تغذیه موتور سروو | 1 کیلو وات |
| موتور اصلی قدرت |
7.5 کیلووات |
| وزن | 2400 کیلوگرم |
| اندازه (میلی متر) | 4600*850*1150 |
نمونه های خمش لوله
