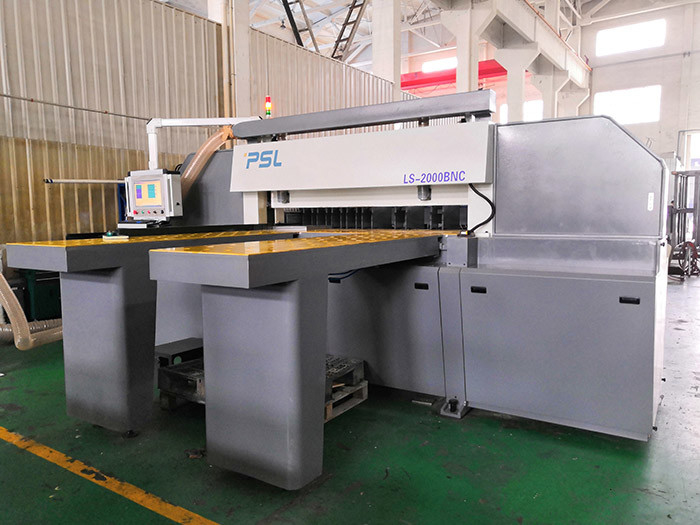

نام دستگاه: دستگاه اره اتوماتیک آلومینیومی

مدل: LS-2000BNC

▲ اتحادیه کارکنان LS به نمایندگی از شرکت مدل های دستگاه اره آلومینیومی نیمه اتوماتیک.نماینده

▲ اندازه اره آلومینیومی 2000،

▲ BNC از طرف اتوماتیک.

این دستگاه برای برش ورق آلومینیوم، مس و پانل های کامپوزیت کاربرد دارد.



پارامترهای فنی اصلی



مشخصات/مدل		LS-2000BNC
موثر	طول برش	3800 میلی متر
	عرض برش	2000 میلی متر
	حداکثرارتفاع برش	200 میلی متر
	حداکثرارتفاع تیغه	220 میلی متر
تیغه اره	موتور اره اصلی	18.5 کیلو وات
	قطر تیغه اصلی	Ø550 میلی متر
	قطر هسته محور اره اصلی.	Ø 38 میلی متر
	سرعت اسپیندل	4000 دور در دقیقه
صندلی اره	موتور اینورتر مسافرتی	1.5 کیلو وات
	سرعت رو به جلو	حداکثر9 متر در دقیقه
	سرعت رو به عقب	حداکثر17 متر در دقیقه
	سروو موتور تغذیه خودکار	AC 3KW
	فشار هوا	≥5.0 کیلوگرم بر سانتی متر مربع
	ارتفاع میز	1050 میلی متر
	ابعاد کلی	4300×7500×1770
	ولتاژ	380 ولت / 50 هرتز





مشخصات مکانیکی:



▲صفحه نمایش عملکرد لمسی:



1. صفحه نمایش عملکرد 10 اینچی را لمس کنید.



2. مجموعه های متعددی از میزهای کار را می توان به طور همزمان برای تسهیل تعویض در حین اره کردن تنظیم کرد.



3. تابع ورودی بوت.



4. عملکرد خود تشخیص خطا.





  ال.پایه گیره و تغذیه صفحه:



1. ریل های بستر در دو طرف پایه تغذیه گیره از تیرهای فولادی جوش داده شده تشکیل شده است.ریل های راهنما با روکش کروم سخت در یک طرف و ریل های راهنمای صفحه از طرف دیگر با دنده ها و درایوهای ردیف دنده مطابقت دارند و خط کش مغناطیسی با کاهنده و موتور سروو روزانه دو کیلووات برای موقعیت یابی دقیق و سریع رانندگی مطابقت دارد. .حداکثر سرعت 6 متر در دقیقه است.





▲ ساختار تیر فشرده:



1. ساختار پرتو فشار یکپارچه، قفسه دنده و محل قرارگیری سیلندر را بپذیرید، پرتو فشار را به طور مساوی به سمت بالا هدایت کنید و مواد ورق را فشار دهید.فشار به طور مساوی در دو طرف خط مرکز برش توزیع می شود.هنگامی که نوار لاستیکی در پایین پرتو فشار نصب می شود تا از فشار دادن جلوگیری شود، سطح جسم کار فشرده می شود تا از کیفیت دقیق برش اطمینان حاصل شود.





صندلی اره:



1. طراحی لغزنده خطی موازی می تواند به طور موثری اینرسی متحرک صندلی اره را کاهش دهد، عملکرد صاف صندلی غول پیکر را بهبود بخشد و به طور موثری نوسان حرکت را برای دستیابی به بهترین دقت خط برش کاهش دهد.



2. موتور اره اصلی 20 اسب بخار (18.5 کیلو وات) است.سکته مغزی عظیم آن از موتور تبدیل فرکانس 2 اسب بخار (1.5 کیلو وات) برای رانندگی با کاهنده و ردیف دندانه های دنده دقیق استفاده می کند.اره اصلی با عملکرد بالا و پایین سیلندر روغن مطابقت دارد، بنابراین اره کردن قوی تر است و از پدیده گیر کردن و خرد شدن ناشی از انتقال زنجیره ای سنتی جلوگیری می کند.



3. محل برش تیغه اره می تواند به طور خودکار موقعیت برش در حال افزایش را با توجه به تنظیمات ویرایش عرض برنامه برای شروع برش تعیین کند.



4. یک محفظه جمع‌آوری گرد و غبار مربعی شکل زیر صندلی اره چیده شده است، و دو طرف فیلم یکدیگر را می‌پوشانند و تا انتهای دم برش امتداد می‌یابند تا اطمینان حاصل شود که گود جمع‌آوری گرد و غبار به بالاترین اثر جمع‌آوری گرد و غبار دست می‌یابد.



5. حداکثر سرعت برش ضربه تیغه اره 6 متر در دقیقه و 7 متر در دقیقه است.سرعت برش را می توان با دستگیره پانل با توجه به ارتفاع قطعه کار برش تنظیم کرد و سرعت برش را می توان در زمان واقعی تغییر داد.کاربران می توانند نیازهای ترجیحی خود را با توجه به ماهیت اشیاء برش تنظیم کنند.





▲ میز کار اصلی:



میز کار اصلی نیز یک میز شناور است.مهره های شناور هوای مسی روی صفحه کروم سخت قرار گرفته اند.در شرایط افزایش دوام، راندمان کار ورق فلزی بالایی کارگر نیز بهبود می یابد.





▲گیره ها:



1. پیکربندی استاندارد تعداد گیره کار: 8 عدد گیره.



2. هر گیره مجهز به یک سیلندر برای کشیدن ورق قطعه کار به صورت اهرمی است، به طوری که وقتی قطعه کار را می کشد، می تواند اطمینان حاصل کند که مواد کار ورق را گیره می دهد.



▲ ورق ضد گرد و غبار



ورق سگمنتال ضد گرد و غبار از ورق پلاستیکی شفاف استفاده می کند که می تواند به طور موثری خروج گرد و غبار را مهار کند و عملکرد حفاظتی ایمنی را به دست آورد.



▲ پیکربندی جعبه کنترل الکترونیکی:



1. کلیه قطعات الکترونیکی از کارخانه اصلی تایوان خریداری شده است.



2. سروو موتور و سرو درایور دلتا هستند.



3. مبدل فرکانس تایوان Yingweiteng است.



4. قطعات الکترونیکی اصلا نیازی به سیستم خنک کننده ندارند.برای محبوبیت قطعات الکترونیکی، می توان آنها را خریداری و با آن جایگزین کرد

بدون نگرانی در مورد هجوم گرد و غبار، به شرطی که به طور منظم تمیز و نگهداری شوند، به بازار بپردازید.



▲ منبع تغذیه:



1. منبع تغذیه سه فاز صنعتی با ولتاژ 380V/50HZ می باشد.



▲ تامین فشار هوا:



از فشار هوا 5-6 کیلوگرم بر سانتی متر استفاده کنید





▲ جمع آوری گرد و غبار:



1. تامین کننده سیستم حذف تراشه خراش را ارائه می دهد که به طور همزمان با دستگاه اره نصب می شود تا از عملکرد براده برداری اطمینان حاصل شود.





▲ تجهیزات استاندارد:



1. یک تیغه اره اصلی: تیغه اره کاربید (ویژه صفحه آلومینیومی).



2. گیره کار: 8 عدد.



3. میز تغذیه شناور: 1800mm x 600mm x 2 مجموعه.



4. جعبه ابزار شامل مجموعه ای از ابزارها است.



5. تسمه موتور اره اصلی در دستگاه چیده شده است.
