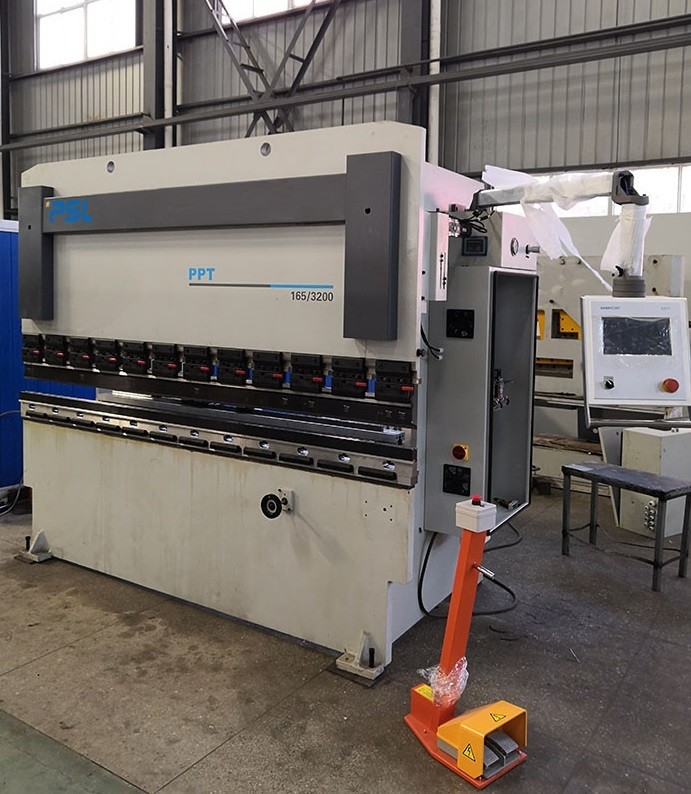

دستگاه خم کن سروو CNC هیدرولیک پرس میله پیچشی 165 تنی 10 فوت

PPT (K) هیدرولیک چرخش نوار سروو (CNC) دستگاه خم کن CNC ترمز پرس هیدرولیک





  اصلیمشخصهاس های این ماشین:



       ظاهر ساده و زیبا؛



بهره برداری و نگهداری آسان، تنظیم ساده و قابل اعتماد؛

از کنترل سیستم همگام سازی اجباری مکانیکی ساده، مؤثر و دقیق استفاده کنید.

قوچ به طور موازی با چرخاندن شفت پیچشی برای رسیدن به همگام سازی فرآیند حرکت می کند.

از طریق توقف مکانیکی برای رسیدن به درجه خاتمه؛

از نظر عددی کنترل شود.



















عملکردهای اصلی پرس بریک:



1. 1.این پرس ترمزبه تصویب رسید طراحی به کمک کامپیوتر از فناوری LVD.قاب، رم و سایر بخش های مهم توسط نرم افزار تحلیل المان محدود ANSYS تجزیه و تحلیل می شوند تا از استحکام و عقلانیت ساختاری قاب اطمینان حاصل شود.





1.2.قاب ساختار جوشکاری یکپارچه را اتخاذ می کند و استحکام ماشین ابزار خوب است.



1.3.مواد Q235-B برای پانل های دیواری، صفحات عمودی میز کار و صفحات کشویی استفاده می شود.



1.4.هنگامی که قطعات بزرگ به لب به لب جوش داده می شوند، جوشکاری زیر آب باید برای جوشکاری لب به لب اتوماتیک اتخاذ شود.هنگام جوشکاری، جوش را از دو طرف برگردانید تا تغییر شکل جوش کاهش یابد.جوش باید عاری از بریدگی، سوراخ هوا، ترک و سایر عیوب جوشکاری باشد.پس از جوشکاری عیب را تشخیص دهید.



1.5.فرآیند درمان پیری بازپخت در دمای بالا برای قطعات بزرگ برای از بین بردن تنش جوشکاری و اطمینان از دقت و پایداری قطعات پردازش شده اتخاذ شده است.



   1.6.ماشینکاری قاب از روش ماشینکاری گیره یکباره ماشینهای حفاری و فرز کف بزرگ و مرکز ماشینکاری زیر بشکهای متحرک استفاده می کند تا از دقت ماشینکاری قطعات اطمینان حاصل شود.





   2. سیلندرها:

2. 1. بلوک سیلندر به طور یکپارچه با فولاد 45# فورج شده است و دارای استحکام و استحکام کافی است.پس از آهنگری و شکل‌دهی، از طریق آزمایش‌های غیرمخرب، اطمینان حاصل کنید که مواد هیچ نقصی مانند ساختار شل ندارد و از طریق فرآیند بازپخت برای از بین بردن تنش داخلی و اطمینان از پایداری مواد اطمینان حاصل کنید.

2. 2. میله پیستون و سر سیلندر از فولاد آهنگری 45# ساخته شده و برای اطمینان از خواص مکانیکی جامع بهتر نرمال شده است.



3. میله پیچشی اجباریمکانیکیهمگام سازی، تعادل درپوش را با محور Y با دقت بالا محدود کنید.



4. اتخاذ سیستم کنترل هیدرولیک یکپارچه، قابل اطمینان تر و آسان تر برای تعمیر و نگهداری.

انتخاب های خاص نصب اجازه می دهد تا سطوح سر و صدای متوسطی را در هر دو دستگاه به دست آوریدظرفیت متوسطمحافظ سرریز اضافه بار به سیستم هیدرولیک تعبیه شده است که می تواند از عدم نشتی اطمینان حاصل کند و سطح روغن را می توان مستقیماً خوانده یا مشاهده کرد.



5.گیج پشتی توسط سازه فولادی جوش داده شده و استحکام بالایی دارد.برای اطمینان از عملکرد با دقت بالا، توسط موتور سروو، بال اسکرو و راهنمای خطی هدایت می شود.انگشتان bakc-gauge دارای موازی سازی بالا و تنظیم سریع روی راهنمای خطی هستند.


6.جبران انحراف جدول،

میز کار محدب قابل تنظیم یکپارچه می تواند جبران انحراف دقیق را در کل طول بدست آورد.





7. ابزار ویژه بالا با بستن سریع طراحی شده برای خم کردن صفحات فولادی ضد زنگ نازک نصب شده است.

V-Die 4 طرفه با دهانه های مختلف



8.پدال پا با توقف اضطراری.



9. پوشش قوچ جلو با لامپ برای روشنایی.



10.CNCکنترل کننده برای پرس ترمز هیدرولیک: Delem DA41T، Estun E300T، EASYCAT TP10s

این کنترلرها فقط می توانند دو محور سروو X & Y و میز کرونینگ را کنترل کنند.

  عملکرد برنامه نویسی چند مرحله ای قادر به دستیابی به یک عملیات خودکار و موقعیت یابی مداوم یا مراحل چند مرحله ای و همچنین تنظیم دقیق خودکار برای موقعیت های درپوش عقب و بلوک سر خوردن است.











توابع یا قطعات اختیاری،



1.تکیه گاه های جلویی به آرامی روی راهنمای خطی در امتداد میز کار به سمت راست یا چپ حرکت می کنند، همچنین می توانند بالا و پایین تنظیم شوند.



2.کنترلر CNC SNC53 برای کنترل محورهای بیشتر با موتورهای سروو (X,Y1,Y2,R,Z1,Z2)



3. میز تاج مکانیکی موتوردار)جبران انحراف) توسط کنترلر CNC تنظیم می شود.



4.تیر گیج عقب با راهنمای خطی دوتایی برای حرکت آسان انگشتان.



5. انگشتان پشت سنج دستی بالا/پایین (محور R).



5. به روز رسانی موتور اصلی به سروو موتور.



6.محافظ لیزری ایمن



7. عمق گلو می تواند تا 500 میلی متر یا بیشتر باشد.



8. گیره هیدرولیک اتوماتیک ابزار بالا























   اجزای اصلی:



مدل اختیاری	سازنده	ملاحظات
سیستم CNC	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(اختیاری) (اختیاری)
سیستم هیدرولیک	شیرهای برقی اصلی	رکسروث اولین
آب بندی ها	سیلندرها	مرکل NOK
گیج پشت	سروو موتور بال اسکرو + راهنمای خطی	EASTCAT تایوان
پمپ روغن	پمپ روغن دنده داخلی	Allead آفتابی
نیروی اصلی	موتور AC سروو موتور	وانبانگ ویچی	(اختیاری)
میز کار	میز تاج گذاری دستی میز تاج مکانیکی موتوری	PSL PSL	اختیاری
امنیت	نرده های فولادی دو طرف جلو حفاظت از سنسور ایمن پشت	PSL	(اختیاری)
بازوی پشتیبان جلو	بازوی پشتیبانی ساده ثابت بازوهای پشتیبانی نصب شده رویراهنمای خطی	PSL	(اختیاری)
ولتاژ	380 ولت / 50 هرتز	PSL	سفارشی
جزء الکتریکی	رله اشنایدر، کنتاکتور	اشنایدر
سوئیچ پا	سوئیچ عمودی Kaikun کره ای	کایکون کره ای
بخش گلو	400 میلی متر 400-600 میلی متر (اختیاری)	PSL





پارامترهای اصلی سری PPT(K).





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
فشار اسمی kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
عرض تخته تاشو میلی متر	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
فاصله ستون ها میلی متر	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
ضربه لغزنده میلی متر	100	100	100	100	100	100	100	130	130	130	130	130	150	150
فاصله تنظیم لغزنده میلی متر	80	80	80	80	80	80	80	110	110	110	110	110	120	120
فاصله بین نوار لغزنده و جدول میلی متر	300	300	300	300	300	300	300	310	310	310	310	310	350	350
عمق گلو میلی متر	200	200	200	200	200	200	200	200	200	200	200	200	250	250
عرض میز کار میلی متر	140	140	140	140	140	140	140	180	180	180	180	180	180	180
سرعت رانندگی میلی متر بر ثانیه	100	100	100	78	100	100	100	100	100	100	100	100	100	100
سرعت کار mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
سرعت برگشت mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
قدرت موتور کیلووات	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
وزن خالص ماشین ابزار کیلوگرم	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
فاصله بلوک عقب میلی متر	400	400	400	400	600	600	600	600	600	600	600	600	600	600
حجم مخزن سوخت L	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
طول اندازه کلی میلی متر	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
ابعاد میلی متر	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
اندازه ظاهری بالا میلی متر	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
