جزئیات محصول:
پرداخت:
|
| نام ماشین: | خط تولید CNC داکت U شکل-V | کاربرد: | لوله تامین انرژی، لوله تهویه مطبوع |
|---|---|---|---|
| تولید مواد: | ورق گالوانیزه، ورق فولادی ضد زنگ | مدل: | PSL5-1.2x1250 |
| وضعیت: | خط جدید | حالت کنترل: | کنترل PLC سیستم CNC |
| عمل: | خودکار | صنعت: | مهندسی ساخت و ساز، تهویه مطبوع، کانال تهویه |
| مواد لوله: | ورق گالوانیزه | وزن خط کامل: | 9800 کیلوگرم |
| ضخامت ورق: | 0.5-1.2 میلی متر | عرض سیم پیچ: | 500-1250 میلی متر |
| بعد، ابعاد، اندازه: | 10x5.0x1.3 متر | رنگ خط: | آبی، خاکستری-مشکی_زرد، سفارشی |
| استفاده: | تولید داکت مربع | ولتاژ: | 220V/380V/415V/440V، 50HZ/60HZ، سفارشی |
| ضمانتنامه: | 2 سال | خدمات پس از فروش: | Engineers available to service machinery overseas; مهندسین در دسترس برای خدمات ماشین آلات |
| برجسته کردن: | فوق العاده خودکار داکت لاین-5 PSL,داکت لاین v PSL,داکت لاین خودکار 5 PSL |
||

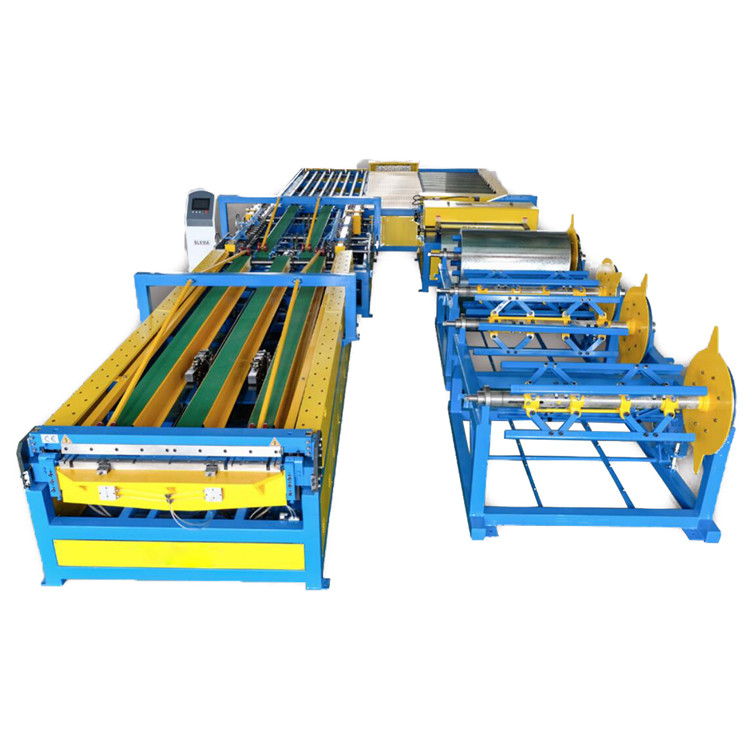

دستگاه ساخت خط تولید CNC داکت U شکل خودکار خط 5 دستگاه داکت LINE-V
توضیحات محصول،
Duct or Tube Fabricating Auto Line V می تواند فلنج TDF / فلنج فولادی زاویه / فلنج C-cleat را ایجاد کند.ظرفیت روزانه 1000-2500 متر مربع است.
کاربران فقط باید اندازه‌های مختلف مورد نیاز خود را وارد کنند. این کار به‌طور خودکار عملیات روکش کردن، تسطیح، بریدگی، برش، شکل‌دهی قفل پیتسبورگ را انجام می‌دهد.
شکل‌دهی فلنج فولادی TDF/Angle و فلنج C-cleat و تاشو به کانال‌های مستطیلی.
ویژگی داکتخط خودکار-V:
● ساختار خط؛ ساده در تولید و مشاغل کوچک؛
● همه کویل‌ها توسط موتور فرکانس مستقل قابل تنظیم سرعت رانده می‌شوند.
● سرعت هر قسمت با توجه به درخواست کاربران قابل تنظیم است.
● با حالت صرفه جویی در پردازش مواد، کاربران می توانند ضایعات ورق فلز را به میزان قابل توجهی به کمتر از 20 میلی متر در هر کویل مواد کاهش دهند.
● با ویژگی موتور سروو رانده شده در فرآیند تاشو و موقعیت دقیق، مزیت آشکاری دارد، به ویژه هنگامی که مجرای شکل "口" ساخته شود.
● ظرفیت تولید آن می تواند به 2000 M3 در هر 8 ساعت با تنها یک کارگر برای کار دستگاه برسد.
● پشتیبانی از سوابق داده های تولید صادرات و عملکرد چاپ (اختیاری)
پیکربندی اصلی وارد شده:
● Beijing Huade با سیستم هیدرولیک
● رمزگذار Omron
● کنترلر MITSUBSHI
● راهنمای خطی تایوان هیوین
● سیستم الکتریکی اشنایدر
تجهیزات اساسی:
دو عدد شمع کویل تغذیه برقی (2900*1900*950 میلی متر x 2)، کلاً 4 سینی مواد (هر رول 5-8 تن)
یکیقاب حمایت از مواد
یکیخط دوم خودکار ماشین اصلی، از جمله تسطیح، منجوق، پانچ و برش.
یکیدستگاه شکل دهی قفل پیتسبورگ با سرعت بالا
یکیدستگاه شکل دهی فلنج فولادی زاویه دوبلکس
یکیدستگاه شکل دهی فلنج دوبلکس TDF
یکیتغذیه کننده مواد نیرو موتور سروو
یکیدستگاه تاشو هیدرولیک
یکیسیستم CNC و مجموعه ای از نرم افزارهای تولیدی Duct Manufacture Auto line VI, Auto duct line, Duct Manufacture Coil line 5
پارامترهای فنی:
| شماره مدل | PSL5-1.2x1250 |
| حداکثر عرض سیم پیچ | 1250 میلی متر |
| محدوده ضخامت | 0.5-1.2 میلی متر |
| سرعت | 0-18 متر در دقیقه |
| قدرت | 24.5 کیلو وات |
| ابعاد | 10*5.0*1.3 متر |
| تحمل برشی | ± 0.5 میلی متر |
| تحمل مورب | ± 0.5 میلی متر |
| وزن | 9.8 تن |
