جزئیات محصول:
پرداخت:
|
| وضعیت: | جدید | نام: | دستگاه خم کن لوله/لوله |
|---|---|---|---|
| کاربرد: | خم شدن لوله دایره ای، پردازش لوله مربعی | درجه خودکار: | سیستم اتوماتیک، NC، CNC |
| مواد لوله: | فولاد کربن، فولاد ضد زنگ | نوع زنگ: | "R" "U" "Z"، R شکل و زنگ مستقیم |
| قطر لوله: | 16-75 میلی متر | قالب ها: | تک سلولی، دو پله، HRC60-63 سخت |
| حداکثر R برای خم شدن: | 250 میلی متر | توان (w): | 7.5 کیلووات |
| وزن: | 2200 کیلوگرم | ابعاد (l*w*h): | 4.2M*0.85M*1.1M |
| رنگ: | توده، سیاه خاکستری، یا سفارشی | ولتاژ: | 380 ولت 50 هرتز 3 فاز (سفارشی) |
| ضمانتنامه: | 12 ماه | ||
| برجسته: | دستگاه خم کن لوله 3 محور PSL,دستگاه خم کن لوله 2 اینچی PSL,دستگاه خم کن لوله cnc PSL |
||

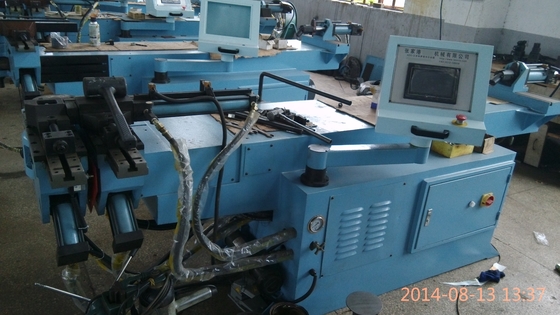

دستگاه خم کن لوله هیدرولیک تک سر با عملکرد بالا NC
کارکرد:
دستگاه خم کردن لوله هیدرولیک تک سر NC، کنترل NC، برنامه چند گروهی و تنظیم چند زاویه، کار شما را آسان و راحت می کند، به طور گسترده در لوله انفجار، مبلمان فولادی استفاده می شود.لوله کشی. تجهیزات حمام و سایر پردازش لوله های فلزی.
1) کنترل صفحه لمسی + PLC NC، عملکرد دستگاه آسان است.
2) گیره هیدرولیک مستقیم.
3) رابط اپراتور آسان و ورودی آسان داده توسط انگلیسی.
4) زاویه قفل خودکار و دقت خمش بالا است.
5) تغییر زاویه توسط رمزگذار کنترل می شود.
6) سوئیچ پایی با عملکرد چندگانه: شروع خودکار، توقف اضطراری و از سرگیری، ایمنی بالا است.
7) مواد مناسب: لوله فولادی، لوله فولادی ضد زنگ، لوله مس، لوله آلومینیوم، آهن و دیگران.
پارامترهای فنی اصلی:
| ماشین تایپ | SB-75NC |
| حداکثر خمش R برای لوله کربن: 1.5D است |
Ф76.2 * 2.0 تن |
| حداکثر خمش R برای لوله ss است 1.5D |
Ф69.9 * 2.5 تن |
| حداکثر R برای خم شدن | 250 میلی متر |
| حداکثر زاویه برای خم شدن |
185 درجه |
| فرآیند خم شدن برای هر لوله |
9 |
| فشار روغن | 14MPa |
| موتور برق قدرت |
7.5 کیلو وات |
| وزن | 2200 کیلوگرم |
| اندازه (میلی متر) | 4200*850*1100 |
| اجزای اصلی | |||||
| نه | نام | مدل | COMPAYNY | ||
| 1 | صفحه لمسی | F6070H | WINVIEW تایوان | ||
| 2 | گروه ماژول | RS-232 | EASYVIEW تایوان | ||
| 3 | منبع تغذیه | S-100-24 | تایوان | ||
| 4 | PLC | VIGOR تایوان | |||
| 5 | رمزگذار | 1200RPM/24VDC | NEMICON ژاپن | ||
| 6 | سوئیچ مغناطیسی | CN-16 | تایان تایوان | ||
| 7 | موتور | 10 اسب بخار | WuXi | ||
| 8 | شیر برقی | یوکن تایوان | |
| 9 | شیر توقف | ACHUNG/HIVSHUN TW | |
| 10 | شیر گاز | ACHUNG/HIVSHUN TW | |
| 11 | مخزن سوخت | ||
| 12 | پمپ روغن | 17 سی سی | تایان تایوان |
| 13 | لوله نفت | تایوان |
نمونه های خمش لوله
