جزئیات محصول:
پرداخت:
|
| نام: | دستگاه CNC V-cut عمودی Groove | ماشین تایپ: | RKC-1250x4000 |
|---|---|---|---|
| ساختار: | سبک عمودی | کنترل: | سیستم CNC EASYCAT,HUST |
| رانندگی: | تمام واحدهای سروو راندن | قدرت نامی: | 7.5 کیلووات |
| Max. حداکثر cutting depth width عرض عمق برش: | 3 میلی متر | منبع نیرو: | برق، پنوماتیک |
| Max. حداکثر Cutting Speed سرعت برش: | 60 متر در دقیقه | نگه داشتن جلو پنوماتیک: | 11 گروه |
| چاقوها: | 5 گروه | وزن: | 9000 کیلوگرم |
| ولتاژ: | 380V/220V، 50HZ/60HZ اختیاری | ابعاد (l*w*h): | 5800*3100*1800 |
| رنگ: | سفید، طراحی شده توسط مشتری | کاربرد: | برش فلزات صنعتی |
| ضمانتنامه: | 1 سال | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی آنلاین |
| برجسته: | ماشین آلات شیار برش CNC V,ماشین های شیار زنی PSL,V برش ماشین های شیار زنی برای ورق های زنگ نزن PSL |
||

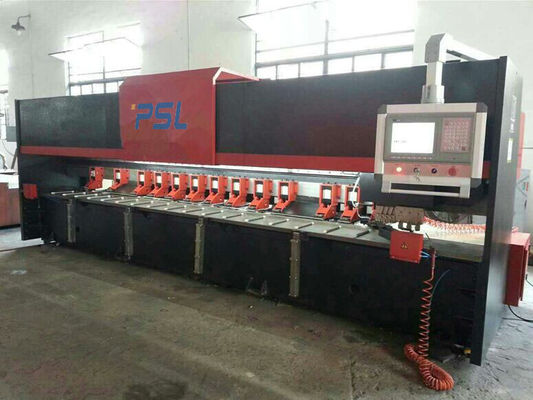

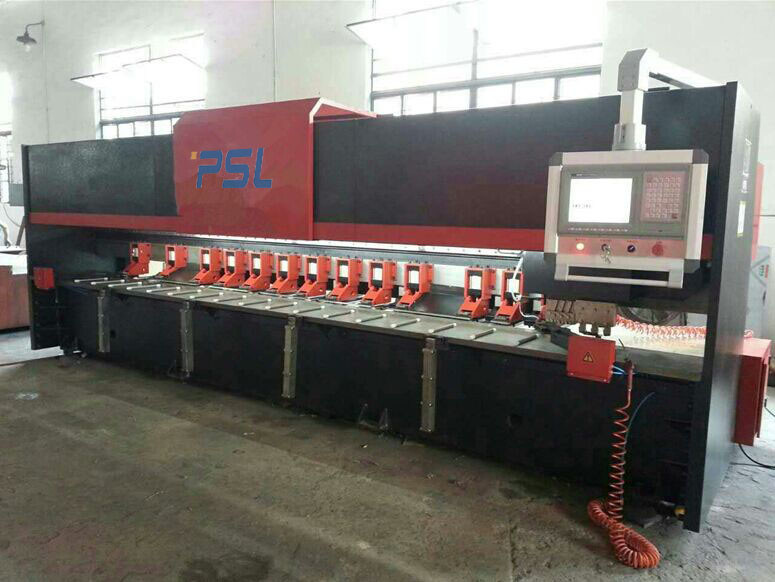

دستگاه شیار CNC V-cut عمودی پنوماتیک برای ورق های ضد زنگ
توضیحات محصول،
1، دستگاه ما از طراحی ساختار، استحکام کلی، تغییر شکل کوچک استفاده می کند.
2، این پرتو دستگاه ثابت است، دارای سیستم تغذیه است، سطح میز کار در ± 0.03 میلی متر است.
3، قفسه تیغه با کمربند همزمان به سمت راست و چپ حرکت می کند، فرآیند برش V بسیار پایدار است و سطح برش صاف است.
ویژگی های عملکرد،
رادستگاه شیار CNC V (ماشین اسلات فولادی ضد زنگ) برای آسانسور، مواد نصب، پردازش فولاد ضد زنگ، لوازم خانگی، نمایشگر پروپ و سایر صنایعی که نیاز به پردازش با دقت بالا صفحات دارند، مناسب است.
با توجه به نیازهای خاص صنعت دکوراسیون متوسط و بالا، آسانسورسازی و سایر صنایع طراحی و ساخته می شود.
این می تواند شیارهای V شکل را روی ورق های فولادی ضد زنگ، صفحات آهنی، صفحات مسی و سایر مواد انجام دهد.شیارهای جدید ورق فلزی مانند لوازم جانبی خاص نیز می توانند کارهایی مانند سنگ زنی، پرداخت و سیم کشی را روی ورق ها و پروفیل های نازک فلزی انجام دهند.
تصاویر تفصیلی،
1. فیکسچر،
3. تغذیه برگشتی،
تجهیزات تخلیه با استفاده از ساختار مواد، ساخت تجهیزات در تغذیه و تخلیه آسیب سطحی ورق نیست.ابزار کنترل سروو موتور و دستگاه تغذیه، دقت برنامه ریزی و موقعیت یابی، تغذیه موتور سروو، دقت بالا و قابل اعتماد.
پارامترهای فنی اصلی،
| محدوده ضخامت برای صفحه مورد پردازش | 0.6mm-4mm (فولاد ضد زنگ) |
| محدوده ضخامت برای صفحه مورد پردازش | 0.6mm-4mm (فولاد کربن) |
| حداکثرهر بار عمق پردازش شده | 0.6 میلی متر |
| حداکثرعمق پردازش شده | 3 میلی متر |
| طول صفحه برای پردازش | 3100mm/4000mm |
| سرعت عرض | 1250mm/1550mm |
| حداقل فاصله حاشیه از نوع V | 8 میلی متر |
| سرعت برش رو به جلو | 0-60 متر در دقیقه |
| سرعت برگشت محور X | 0-60 متر در دقیقه |
| مجموعه حداقل واحد محور Y | 0.01 میلی متر |
| حداقل دقت موقعیت یابی محور Y | ± 0.05 میلی متر |
| مجموعه حداقل واحد محور Z | 0.01 میلی متر |
| دقت موقعیت یابی | ± 0.05 میلی متر |
| اینورتر/سروی موتور محور X | 5.5 کیلو وات |
| سروو موتور محور Z | 1 کیلو وات |
| موتور سروو محور Y | 1 کیلو وات |
| 1500*3000 | 5300mm*2550mm*1560mm |
| چاقو | ست 3+2 |
| 1500*4000 | 5800mm*3100mm*1860mm |
| فشار پنوماتیک | 6Map-8Map |
| وزن | 9.0T/10.5T |
| نیروی اصلی | 380 ولت / 50 هرتز / 3 فاز |
آموزش قطعات اصلی،
| سیستم CNC | صفحه نمایش لمسی LCD تایوان HUST یا ESAYCAT 19 اینچی HD |
| واحدهای سروو (X,Y,Z) | EASYCAT تایوان/YASKAWA ژاپن |
| سیستم خنک کننده | پمپ خنک کننده مه آب |
| چاقو | چین (سر چاقوی آلیاژی کره جنوبی) |
| پیچ توپ | TBI یا ABBA تایوان |
| هدایت خطی | HIWIN تایوان |
| دنده و قفسه | YYC تایوان |
| سیستم هیدرولیک | برند تایوان |
| کابل های سیم | آلمان IGUS |
| وسایل برقی فشار ضعیف | اشنایدر |
| سوئیچ محدود |
برند ژاپن یا آلمان |
