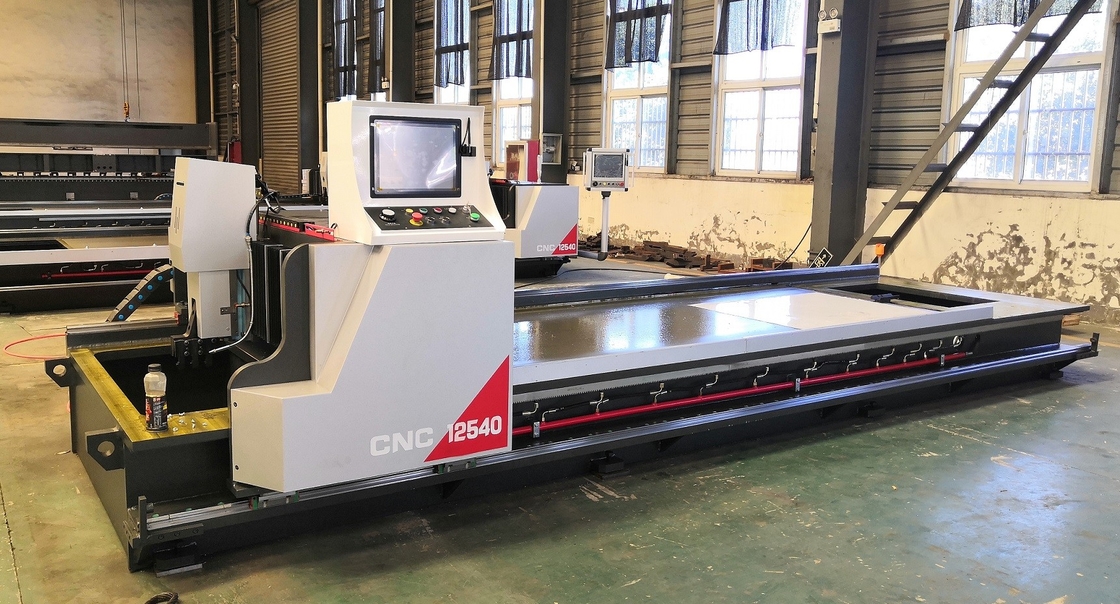

میز دروازه ای CNC شیار برش شیار ورق فلز

دستگاه شیار زنی CNC V-cut میز شیاردار ورق فلزی

معرفی گانتری نوع V-cut،

• قاب دستگاه، پرتو طراحی ساختار جوشکاری، استحکام کلی خوب، تغییر شکل کوچک را اتخاذ می کند.

• پایه ثابت است، استفاده از چرخ دنده مارپیچ، قفسه درایو پرتو حرکت، برش.درایور سروو سرعت را تنظیم می کند، روند برش پایدار و کارآمد است، سطح برش صاف است.

• دستگاه برای ماشینکاری چهار محور CNC، دقت بالا، محدوده پردازش بزرگ.

• دستگاه به ترتیب با فشار و پرس انتهایی، گیره هیدرولیک، فشار قابل تنظیم، پرس قابل اعتماد ارائه می شود.

• این دستگاه عملکرد خود صافکاری را دارد، پس از مدت طولانی اگر سطح صاف یا معیوب نباشد، می تواند از روی هواپیما استفاده کند، باعث می شود دستگاه جنبه کاملاً جدیدی به خود بگیرد.

ویژگی های عملکرد،

• حرکت نگهدارنده صفحات (محور Y1) به جلو و عقب، حرکت به سمت بالا و پایین (محور Z) و حرکت جلو و عقب (محور Y2) مواد پرس انتهایی توسط سیستم CNC، درایو سروو موتور AC، درایو بال اسکرو، بالا کنترل می شود. دقت کنترل، ویژگی های موقعیت یابی دقیق.

را

• حرکت چپ و راست (محور X) تیر توسط یک واحد سروو قابل تنظیم سرعت هدایت می شود و چرخ دنده مارپیچ و درایو رک و پینیون دارای ویژگی های سرعت بالا و ظرفیت بار قوی هستند.

را

• سیستم بستن هیدرولیک می تواند به طور تطبیقی ​​کناره قطعه کار و سمت تغذیه را با توجه به ضخامت های مختلف فشار دهد که یکی از اقدامات مؤثر برای اطمینان از دقت پردازش و تکرارپذیری است.

را

• سیستم دمیدن و خنک کننده هوا/آب فشرده نه تنها از خراشیدن ضایعات برش روی سطح قطعه جلوگیری می کند، بلکه عمر چاقوها را نیز بهبود می بخشد.

را

• دستگاه V-cut از 3 چاقو برای پردازش شکاف "V" استفاده می کند، بنابراین مقدار برش به طور مساوی توزیع می شود و تغییر شکل قطعه کار کاهش می یابد.

پارامترهای فنی اصلی،

آموزش قطعات اصلی،
