جزئیات محصول:
پرداخت:
|
| نام محصول: | دستگاه پانچ پرس، دستگاه سوراخ زنی دستگاه سوراخ کن ورق فلز | نام: | دستگاه سوراخ کن ورق دستگاه سوراخ کن، پانچ پرس، دستگاه پانچ |
|---|---|---|---|
| تایپ کنید: | ساختار شیبدار نوع C | کاربرد: | مهر زنی و پانچ ورق فلزی |
| مواد: | سازه فولادی جوش داده شده | استفاده: | فشار دادن محصولات ورق فلز |
| عملکرد: | پرس الکتریکی، پانچ ورق فلزی | فشار اسمی: | 63KN - 1000KN، 6.3T - 125T |
| CNC یا نه: | معمولی | کنترل: | پنل دکمه ها |
| سرعت سکته مغزی: | ساعت 55 - 125 بعد از ظهر | منبع نیرو: | 2.2 کیلو وات |
| رانندگی: | کلاچ-ترمز ترکیبی سفت و محکم با کلید دور | ولتاژ: | 380 ولت، به عنوان نیاز شما |
| رنگ: | خاکستری سفید یا سفارشی | وزن: | 2000 کیلوگرم |
| ابعاد (l*w*h): | 1350*950*2200mm | خدمات پس از فروش ارائه شده است: | پشتیبانی فنی ویدیویی آنلاین |
| ضمانتنامه: | یک سال | ||
| برجسته: | دستگاه های پرس قدرت 100 تنی PSL,دستگاه های پانچ غیر عادی PSL,پرس های پانچ شیب دار PSL |
||

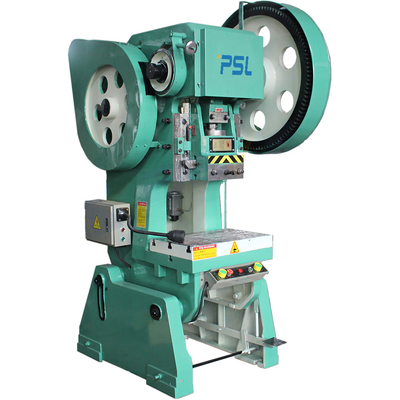

پunch press به طور گسترده در زمینه های مختلف استفاده می شود، تجهیزات مکانیکی برای اپراتور از الزامات فنی بالا نیست و از طریق انواع برنامه های کاربردی قالب می تواند ماشینکاری را انجام دهد و به مزایای محصول دست یابد.
تولید مهر و موم عمدتاً برای ورق فلز است، از طریق قالب همچنین می تواند خالی کردن، پانچ کردن، شکل دادن، کشیدن عمیق، پانسمان، پانچ کردن خوب، شکل دادن، پرچ کردن و اکستروژن و غیره باشد.
ویژگی های اصلی،
1) میل لنگ افقی قرار داده شده را می پذیرد.
2) یاتاقان نورد را به جای بوش مسی با نویز کمتر و عمر طولانی تر انتخاب کنید.
3) بدن ریخته گری، بدن متمایل.
4) J23-80 و مدل های قبلی سیلندرهای تعادل را اتخاذ می کنند.
5) تنظیم دستی ارتفاع بسته با نمایشگر مقیاس.
6) کلاچ باند چرخان سفت و سخت.
| مورد | واحد | J23-6.3 | J23-10B | J23-20 | J23-30 | J23-40 | J23-60 | J23-80 | J23-100 | J23-125 | |
| فشار اسمی | تن | 6.3 | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 125 | |
| ضربه فشار اسمی | میلی متر | 2 | 2 | 3 | 4 | 5 | 6 | 6 | 10 | 12 | |
| Slide Stroke | میلی متر | 35 | 50 | 60 | 70 | 100 | 120 | 120 | 130 | 130 | |
| ضربات در دقیقه | اسپم | 170 | 130 | 120 | 70 | 60 | 50 | 50 | 45 | 45 | |
| حداکثر ارتفاع | میلی متر | 120 | 130 | 160 | 200 | 240 | 280 | 280 | 300 | 330 | |
| تنظیم ارتفاع قالب | میلی متر | 30 | 35 | 40 | 55 | 65 | 80 | 80 | 100 | 120 | |
| عمق گلو | میلی متر | 110 | 130 | 170 | 200 | 200 | 230 | 260 | 300 | 330 | |
| سطح تقویت کننده | FB | میلی متر | 200 | 240 | 300 | 320 | 430 | 450 | 480 | 550 | 650 |
| اندازه | LR | میلی متر | 310 | 360 | 480 | 520 | 650 | 710 | 780 | 950 | 1050 |
|
باز شدن تخت اندازه |
FB | میلی متر | 110 | 100 | 110 | 190 | 150 | 200 | 220 | 250 | 340 |
| LR | میلی متر | 160 | 180 | 220 | 290 | 300 | 340 | 340 | 370 | 530 | |
| دیا | میلی متر | 140 | 130 | 150 | 260 | 200 | 250 | 260 | 300 | 450 | |
| سطح اسلاید | FB | میلی متر | 120 | 150 | 150 | 170 | 220 | 230 | 250 | 280 | 380 |
| اندازه | LR | میلی متر | 140 | 170 | 230 | 250 | 280 | 300 | 320 | 360 | 510 |
| اندازه سوراخ دسته | میلی متر | φ30X55 | φ30X55 | φ35X60 | φ40X60 | φ50X70 | φ50X70 | φ60X70 | φ60X80 | φ80X80 | |
| فاصله بین پایه ها | میلی متر | 150 | 180 | 220 | 260 | 300 | 350 | 350 | 380 | 410 | |
| ضخامت بالستر | میلی متر | 30 | 50 | 60 | 60 | 80 | 90 | 90 | 100 | 110 | |
| زاویه شیب دار | درجه | 45 | 30 | 35 | 30 | 30 | 30 | 30 | 25 | 25 | |
| اصلی | مدل | Y90S-6 | Y90L-6 | Y100L-6 | Y112M-6 | Y132M1-6 | Y132M2-6 | Y132M2-6 | Y132M-6 | Y132M-4 | |
| موتور | قدرت | کیلووات | 0.75 | 1.1 | 1.5 | 2.2 | 4 | 5.5 | 5.5 | 7.5 | 11 |
| به طور کلی | FB | میلی متر | 780 | 915 | 1140 | 1450 | 1500 | 1700 | 1810 | 1950 | 2150 |
| بعد، ابعاد، اندازه | LR | میلی متر | 570 | 750 | 905 | 950 | 1180 | 1330 | 1450 | 1500 | 1350 |
| ارتفاع | میلی متر | 1500 | 1690 | 1890 | 2100 | 2300 | 2540 | 2850 | 2800 | 3350 | |
| وزن ناخالص | کیلوگرم | 450 | 680 | 1100 | 1630 | 2850 | 4100 | 4550 | 7350 | 8750 | |
| نیروی مورد نیاز | ولتاژ | 220 ولت / (380) / 3 فاز | |||||||||
