جزئیات محصول:
پرداخت:
|
| نام محصول: | سیم پیچ 3X1600mm برش، برش گالوانیزه، کربن، کویل فولاد ضد زنگ | کاربرد: | بدون سیم پیچ، پردازش ورق فلز، برش به طول، خط برش |
|---|---|---|---|
| مواد کویل: | کویل فولاد کربنی، کویل فولادی ضد زنگ، کویل آلومینیومی | ضخامت کویل مواد: | 0.3-3.0 میلی متر |
| وزن کویل (T): | 20 تن | عرض: | 700 ~ 2000 میلی متر |
| سرعت خط: | 100-180 متر در دقیقه | تعداد خطوط برش: | 10-30 خط |
| Min. حداقل Slitting Width عرض برش: | 30 میلی متر | صفحه لمسی: | ViewNiew یا زیمنس |
| سیستم کنترل: | زیمنس یا Omron PLC، | دیکویل: | هیدرولیک |
| سرمایه گذار: | پارکر، یوروترم، زیمنس | ارتفاع عملیات: | 600 میلی متر - 800 میلی متر |
| کل توان نامی: | 300 کیلووات | ولتاژ: | 220V/380V/415V/600V، 50HZ/60HZ،3Ph |
| رنگ: | آبی، سفید، یا سفارشی | گارانتی: | 12 ماه |
| خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی فنی ویدئویی | ||
| برجسته: | برش سنج سنگین به خط طول,برش سنج سبک به خط طول,دستگاه برش سیم پیچ به طول |
||

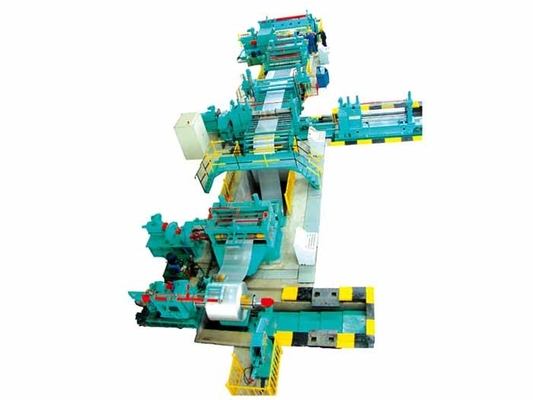

خط تولید کویل فولادی نازک ورق فلزی با برش خودکار 3x1600 میلی متر
عملکرد و ویژگی ها:
این سری از خط تولید سیم پیچ فولادی بر روی کویل های با مشخصات مختلف قابل اجرا می باشد.
برای برش دادن سیم پیچ به عرض مورد نیاز برای استفاده از خط پانچ از طریق روش باز کردن سیم پیچ استفاده می شود.پیش تراز کردنبرش، بریدن و پس زدن.
دارای مزایایی مانند چیدمان مناسب، عملکرد آسان، خودکار بودن بالا و راندمان تولید بالا است.
این خط برای پردازش کویل های نورد سرد و گالوانیزه، کویل های فولادی سیلیکونی، کویل های ضد زنگ، کویل های از پیش رنگ شده، کویل های آلومینیومی و انواع کویل های روکش شده و روکش شده قابل انطباق است و به طور گسترده در بسیاری از صنایع مانند خودرو کاربرد دارد.ظروف، لوازم خانگی، بسته بندی مواد غذایی، مصالح ساختمانی و غیره
این خط متشکل از کلاف‌گیر، بی‌کلاف، شکافنده، سیم‌پیچ ضایعاتی، پد کشش برشی ضایعاتی و کویل‌گیر و غیره است. پل حلقه‌ای، پینچ و اصلاح‌کننده انحراف بین هر دستگاه مجهز است.
این خط پردازش کویل اتوماتیک ادغامی از فناوری مکانیکی، الکتریکی، هیدرولیک و پنوماتیک است.
نوارهای فلزی کوچکتر در انتهای دستگاه برش پس زده می شوند که توسط این نوارهای کوچکتر لزوماً برای استفاده در فرآیند بعدی در زمینه حرفه ای ساخت ترانسفورماتور، صنعت موتورسازی، صنعت آسیاب جوش لوله/لوله، صنعت رول شکل گیری سرد استفاده می شود. صنعت دیوارپوش سقفی و سایر صنایع ساخت تجهیزات با دقت بالا و صنایع ساخت نوارهای فلزی.
با توجه به ضخامت برش مواد، دستگاه برش صفحه نازک یا تخته، دستگاه برش صفحه با ضخامت رسانه یا دستگاه برش تخته و صفحه ضخیم یا دستگاه برش تخته وجود دارد.
با توجه به مواد فلزی، دستگاه برش نوارهای مس، دستگاه برش فولاد ضد زنگ، دستگاه برش صفحه نورد سرد یا گرم، دستگاه برش فولاد سیلیکونی وجود دارد.
پارامترهای فنی:
| مشخصات مواد | (0.3-3.0)x(800-2000)mm |
| نوع مواد | سیم پیچ CR، سیم پیچ گالوانیزه، سیم پیچ ضد زنگ، صفحه خودرو |
| کارایی | قدرت تسلیم 350MPa استحکام کششی 300MPa |
| عرض | 800-2000 میلی متر |
| ضخامت | 0.3-3.0 میلی متر |
| وزن کویل | 20T |
| سرعت خط | 80-180 متر در دقیقه |
| تعداد شکاف ها | نوارهای 0.6mm--1.5mm 25 نوار 1 میلی متر - 2 میلی متر 20 2.1 میلی متر - 3 میلی متر 10 نوار |
| حداقلعرض برش | 30 میلی متر |
| ارتفاع عملیات | 600-800 میلی متر |
| منطقه اشغال شده | 24 متر در 9 متر |
| قدرت | 300 کیلووات |
اجزای اصلی خط:
1.زین کویل
2. ماشین کویل هیدرولیک: ظرفیت بارگیری 20T
3.کویلور هیدرولیک کنسول
4. دستگاه تغذیه کویل
5. خرج کردن و از قبل تراز
6.دستگاه برش: 3x1600mm
7.پل لوپ هیدرولیک شماره 1
8. دستگاه راهنما
9. اسلیتر
10. دستگاه سیم پیچ قراضه هیدرولیک
11. پل لوپ هیدرولیک شماره 2
12. دستگاه جداکننده و پرس میرایی هیدرولیک
13. دستگاه عقب نشینی هیدرولیک
14. ماشین کویل هیدرولیک: ظرفیت بارگیری 20T
15. سیستم کنترل الکتریکی
16. سیستم هیدرولیک و پنوماتیک (منبع هوا توسط خریدار ارائه می شود)
