جزئیات محصول:
پرداخت:
|
| نام محصول: | تسطیح کویل 16X2200 میلی متر، صفحات برش خط گالوانیزه یا کربن یا ورق فولاد ضد زنگ | کاربرد: | کارخانه تولید برش ورق فلز، برش به طول، خط برش |
|---|---|---|---|
| مواد کویل: | کویل فولاد کربنی، کویل فولادی ضد زنگ، کویل آلومینیومی | صفحه لمسی: | ViewNiew یا زیمنس |
| سیستم کنترل: | زیمنس یا Omron PLC، | سرمایه گذار: | پارکر، یوروترم، زیمنس |
| ضخامت کویل مواد: | 3-12.0mm; 3-12.0 میلی متر؛ 4x16mm 4x16 میلی متر | شناسه صفحه سیم پیچ: | ф508 میلی متر--ф610 میلی متر--ф760 میلی متر |
| Max. حداکثر Coiled plate OD صفحه سیم پیچ OD: | 2200 میلی متر | عرض: | 800 ~ 2200 میلی متر |
| وزن سیم پیچ (T): | 30 تن | سرعت خط: | 0-30 متر در دقیقه |
| طول برش: | 2000-12000 میلی متر | دقت تسطیح: | 0.5±mm/m |
| دیکویل: | هیدرولیک دو سر | مجموع توان نامی: | 140 -280 کیلو وات |
| ولتاژ: | 220V/380V/415V/600V، 50HZ/60HZ،3Ph | رنگ: | سبز، آبی، سفید، یا سفارشی |
| ضمانتنامه: | 12 ماه پس از نصب و تست. | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی فنی ویدئویی |
| برجسته: | سیم پیچ CNC برش به طول خطوط PSL,دستگاه های برش cr PSL,خطوط برش ساعت PSL |
||

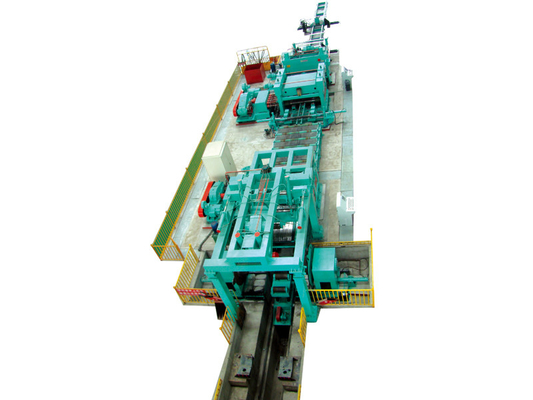

ماشین آلات تسطیح و برش کویل فولادی HR سنگین CNC به خط طول
عملکرد و ویژگی ها:
این خط تولید برای برش انواع کویل های HR به صفحات تخت از طریق فرآیند باز کردن، تراز کردن و برش استفاده می شود.
این خط متشکل از سیم پیچ ماشین دو سر باز کن، پینچ و کویل پوست کن هیدرولیک، پیش تسطیح، سطح پایانی دستگاه هدایت، سنج طول انکودر، برش، استاکر، سیستم کنترل الکتریکی، سیستم هیدرولیوm و غیره
فرايند و پارامتر فناوري:
فرآیند تراش و تراز کردن لبه:
تخلیه - باز کردن - فشار دادن و هدایت - گیره و پیش تراز کردن - راهنما - برش لبه - سیم پیچ ضایعاتی - هدایت - تراز کردن - کد و گیج - برش به طول - نیشگون گرفتن و سقوط - جمع آوری - تخلیه.
پارامتر فنی اصلی:
| آیتم | پارامتر | |
| مشخصات فنی | مواد | صفحه فولاد کربن Q235 |
| ضخامت | 3-12 میلی متر | |
| عرض | 800-2200 میلی متر | |
| شناسه صفحه کویل | φ500 میلی متر - φ800 میلی متر | |
| صفحه سیم پیچ OD | φ1000mm—φ2100mm | |
| حداکثروزن | 35T | |
| مشخصات محصول نهایی | طول سنج برای برش | 2000 میلی متر - 12000 میلی متر |
|
دقت برش: تحمل طول تحمل مورب دیگران |
± 1.5 میلی متر ± 2.0 میلی متر مطابق با شرط GB/T709-88 |
|
| سرعت تراز کردن | 0-26 متر در دقیقه | |
| لبه برش حداکثر ضخامت | 12 میلی متر | |
|
عرض ضایعات: 3 تا 5 میلی متر 6-12 میلی متر |
1.5 برابر تا 3.0 برابر ضخامت سیم پیچ بیش از ضخامت کویل |
|
| ارتفاع خط | 800 میلی متر | |
| مدل | 2-8x2000 میلی متر | 3-12x2200mm | 4-16x2200 میلی متر |
| ضخامت (بر اساس نوع فولاد Q235) | 2-8 میلی متر | 3-12 میلی متر | 4-16 میلی متر |
| عرض | 900-2000 میلی متر | 900-2200 میلی متر | 900-2200 میلی متر |
| وزن کویل | 30T | 35T | 35T |
| تحمل برش | ± 1 میلی متر | ± 1 میلی متر | ± 1 میلی متر |
| طول برش | 1000-8000 میلی متر | 2000-12000 میلی متر | 2000-12000 میلی متر |
| سرعت تراز کردن | 0-28 متر در دقیقه | 0-25 متر در دقیقه | 0-25 متر در دقیقه |
| منطقه اشغال شده | 28*9 متر | 35*10 متر | 38*10 متر |
| قدرت | 140 کیلووات | 220 کیلووات | 280 کیلووات |
دستگاه ها/تجهیزات ترکیبی:
| نه | دستگاه ها | تعداد |
| 1 | زین سیم پیچ V شکل | 2 عدد |
| 2 | ماشین کویل هیدرولیک | 1 عدد |
| 3 | کویل گیر هیدرولیک | 2 عدد |
| 4 | دستگاه پیش تراز هیدرولیک برای پرس و هدایت، سر بیل، پینچ | 1 مجموعه |
| 5 | میز کار انتقالی شماره 1 (4 متر) | 1 عدد |
| 6 | دستگاه راهنمای هیدرولیک شماره 1 | 1 عدد |
| 7 | دستگاه پیرایش لبه | 1 عدد |
| 8 | بادگیر ضایعاتی هیدرولیک | 1 مجموعه |
| 9 | میز کار انتقالی شماره 2 (4 متر) | 1 عدد |
| 10 | دستگاه راهنمای شماره 2 | 1 عدد |
| 11 | دستگاه تسطیح | 1 مجموعه |
| 12 | دستگاه کد و گیج (پیچ صفحه دم) | 1 مجموعه |
| 13 | دستگاه برش 13×2500 میلی متر | 1 عدد |
| 14 | دستگاه پینچ آونگ | 1 عدد |
| 15 | تخلیه دالی (پشته ساز) | 1 مجموعه |
| 16 |
سیستم هیدرولیک و سیستم پنوماتیک (منبع هوا توسط خود کاربر) |
1 مجموعه |
| 17 | سیستم کنترل الکتریکی | 1 مجموعه |
