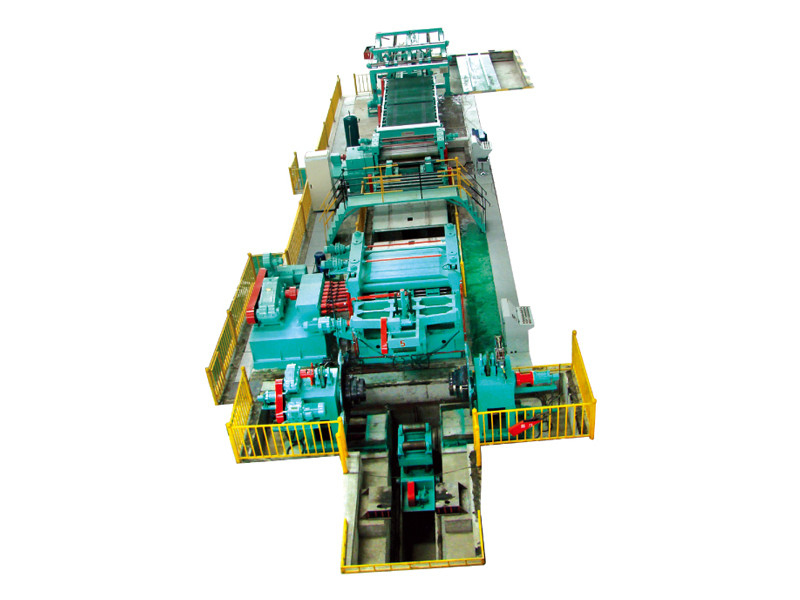

دستگاه برش کویل فولادی Pickling Hot Rolled Hr Slitting Line Pickling Steel Slitting Coil Uncoiler Shearing Stacking

خط تولید CNC برش به طول سیم پیچ فولادی HR / ترشی

عملکرد و ویژگی ها:

1. دقت بالا.صافی بسیار عالی ورق ها با استفاده از ترازهای "چهار بلند" و "شش بلند".

2. از بین بردن امواج لبه و سگک های مرکزی با نزدیک شدن به ردیف های رول های پشتیبان در دستگاه تراز.

3. ظرفیت تولید بالا و نرخ جریان با تقلید دقیق زمان ابزار و سرعت تولید بالا.

4. دقت برش دقیق و زاویه دار بودن ورق ها.

5. برش با سوراخ کوچک توسط قیچی لبه برش و برش برش به طول.

6. دقت بالای انباشته با استفاده از سیستم های انباشته انفرادی.

این خط برای:

1. جنس صفحه سیم پیچ: فولاد کربنی، (صفحه ترشی ≤4 میلی متر)
2. ضخامت سیم پیچ نوار: 1-6 میلی متر
3. عرض صفحه سیم پیچ قابل پردازش: 800-2000 میلی متر
4. شناسه صفحه سیم پیچ: ф508mm--ф610mm--ф760mm
5. صفحه سیم پیچ OD: ≤ф2200mm
6. وزن صفحه کلاف: 30 تن

پارامتر فنی:

1. سرعت تراز: 0-60 متر در دقیقه
2. دقت طول برش: ± 0.5 میلی متر (با ضخامت 2 میلی متر، طول 2000 میلی متر)
3. تحمل مورب: ± 1.0 میلی متر (در طول 2000 میلی متر)
4. سرعت برش: ≤20 عدد در دقیقه (بر اساس طول 2000 میلی متر)
5. طول انباشته مواد: 1000-6000 میلی متر (دستگاه تخلیه سمت و پشت، هر مجموعه)
6. حداکثرارتفاع برای چیدن: 500 میلی متر
7. قدرت کل موتور: حدود 240 کیلو وات

دستگاه ترکیبی:

1. زین کلاف
2. چرخ دستی سیم پیچ
3. کویل انبساط هیدرولیک دوبل.
4. دستگاه پرس و هدایت هیدرولیک، سر بیل.
5. خرج کردن و پیش تراز کردن
6. پل میانی
7. دستگاه ثبت جانبی
8. دستگاه تراز و دستگاه طول سنج.
9. دستگاه برش
10. نوار نقاله
11. قاب برای مجموعه
12. میز بالابر X شکل
13. تخلیه ماشین 2 ست
14. سیستم هیدرولیک و پنوماتیک
15.  کابینت برقی و تابلوی عملیات
