جزئیات محصول:
پرداخت:
|
| نام محصول: | سیم پیچ فولادی 8X2000 میلی متر برش، برش گالوانیزه، کربن، سیم پیچ فولادی ضد زنگ | کاربرد: | پردازش ورق فلز، برش به طول، خط برش |
|---|---|---|---|
| مواد کویل: | کویل فولاد کربنی، کویل فولادی ضد زنگ، کویل آلومینیومی | ضخامت کویل مواد: | 1-6.0mm; 1-6.0 میلی متر؛ 2-8mm 2-8 میلی متر |
| وزن کویل (T): | 30 تن | عرض: | 900 تا 2000 میلی متر |
| سرعت خط: | 0-50 متر در دقیقه | Min. حداقل Slitting Width عرض برش: | 50mm; 50 میلی متر؛ 70mm 70 میلی متر |
| تعداد خطوط برش: | 8 تا 10 خط | صفحه لمسی: | ViewNiew یا زیمنس |
| سیستم کنترل: | زیمنس یا Omron PLC، | دیکویل: | هیدرولیک |
| سرمایه گذار: | پارکر، یوروترم، زیمنس | ارتفاع عملیات: | 600 میلی متر - 800 میلی متر |
| کل توان نامی: | 320kw - 340kw | ولتاژ: | 220V/380V/415V/600V، 50HZ/60HZ،3Ph |
| رنگ: | آبی، سفید، یا سفارشی | منطقه اشغال شده: | 28x11M; 28x11M; 30x11M 30x11M |
| گارانتی: | 12 ماه | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی فنی ویدئویی |
| برجسته: | دستگاه های برش خودکار PSL,دستگاه های برش رول ورق فلزی PSL,خطوط برش پس انداز PSL |
||

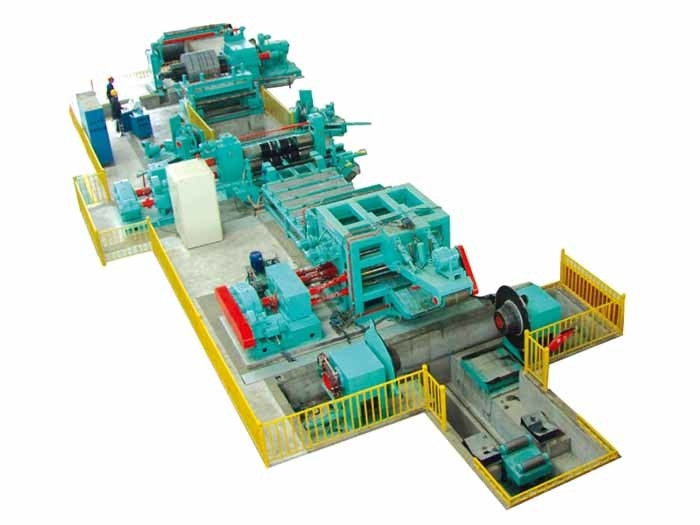

خط تولید اتوماتیک سیم پیچ فولادی تولید ورق فلزی
عملکرد و ویژگی ها:
خط برش کویل HR / ترشی متشکل از سیم پیچ، فیدر، پینچ، پیش تراز، برش ضایعات، شکافنده، سیم پیچ ضایعات و پس انداز و غیره است.
برای برش دادن سیم پیچ خام گسترده به نوارهای باریک به منظور آماده سازی مواد برای فرآیندهای بعدی به عنوان فرزکاری استفاده می شود.جوش لوله، شکل دهی سرد.همچنین این خط می تواند انواع فلزات غیر آهنی را با تعویض تیغه های مواد مختلف شکاف دهد.
PLC خط برشکنترل، رابط انسان و ماشین، با توجه به درجه بالایی از اتوماسیون، عملیات ساده و قابل اعتماد.
فرآیند تکنولوژیکی:
تغذیه ━ باز کردن ━ پرس ━ بستن ━ صاف کردن اولیه ━ برش برش ━ میز کار انتقال
پارامترهای فنی:
| مدل | 1-6x2000 میلی متر | 2-8x2000 میلی متر |
| ضخامت | 1-6 میلی متر | 2-8 میلی متر |
| عرض | 900-2000 میلی متر | 900-2000 میلی متر |
| وزن کویل | 30T | 30T |
| عرض پایان | ≥50 میلی متر | ≥70 میلی متر |
| نوارهای بند | ≤10 | ≤8 |
| سرعت نشستن | 0-50 متر در دقیقه | 0-40 متر در دقیقه |
| منطقه اشغال شده | 28 در 11 متر | 30 در 11 متر |
| قدرت | 320 کیلووات | 340 کیلووات |
اجزای اصلی خط:
1. میز پیش تخلیه V شکل
2. چرخ دستی تغذیه هیدرولیک
3. دستگاه تخلیه مخروطی هیدرولیک
4. کشش فشار هیدرولیک، سر بیل و گیره تراز اولیه
5. یک عدد قیچی برش 16x2500
6. جدول انتقال
7. مکانیزم غلتکی راهنمای
8. واحد برش طولی، واشر، حلقه لاستیکی و تیغه
9. مکانیزم قراضه لبه هیدرولیک
10. جدول انتقال
11. مکانیسم کشش قبل از توزیع
12. مکانیزم تاشو هیدرولیک
13. مکانیزم پرس و توزیع هیدرولیک
14. واحد سیم پیچ هیدرولیک
15. صندلی پشتیبانی هیدرولیک
16. چرخ دستی تخلیه هیدرولیک
17. سیستم هیدرولیک
18. سیستم کنترل الکتریکی
