جزئیات محصول:
پرداخت:
|
| نام محصول: | سیم پیچ فولادی 16X2200mm ضخیم برش، برش گالوانیزه، کربن، کویل فولاد ضد زنگ | کاربرد: | پردازش ورق فلز، برش به طول، خط برش |
|---|---|---|---|
| مواد کویل: | کویل فولاد کربنی، کویل فولادی ضد زنگ، کویل آلومینیومی | ماده خام: | فولاد کربن، ورق گالوانیزه، فولاد ضد زنگ |
| ضخامت کویل مواد: | 3-12mm; 3-12 میلی متر؛ 4-16mm 4-16 میلی متر | وزن کویل (T): | 35 تن |
| دیکویل: | هیدرولیک دو سر | عرض: | 900 ~ 2200 میلی متر |
| سرعت خط: | 0-30 متر در دقیقه | Min. حداقل Slitting Width عرض برش: | 80mm; 80 میلی متر؛ 100mm 100 میلی متر |
| تعداد خطوط برش: | 5-7 خط | صفحه لمسی: | ViewNiew یا زیمنس |
| سیستم کنترل: | زیمنس یا Omron PLC، | سرمایه گذار: | پارکر، یوروترم، زیمنس |
| کل توان نامی: | 480kw - 650kw | ولتاژ: | 220V/380V/415V/600V، 50HZ/60HZ،3Ph |
| ارتفاع عملیات: | 600 میلی متر - 800 میلی متر | رنگ: | آبی، سفید، یا سفارشی |
| منطقه اشغال شده: | 35x12M; 35x12M; 38x12M 38x12M | گارانتی: | 12 ماه |
| خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی فنی ویدئویی | نام: | برش سیم پیچ فولادی HR به خط طولی، دستگاه مینی برش اتمی، دستگاه برش و برش سیم پیچ فولادی به طول |
| برجسته: | برش پرنده برش به طول خطوط PSL,برش پرنده سیم پیچ برش به طول خطوط PSL,برش به طول سیم پیچ خطوط PSL |
||

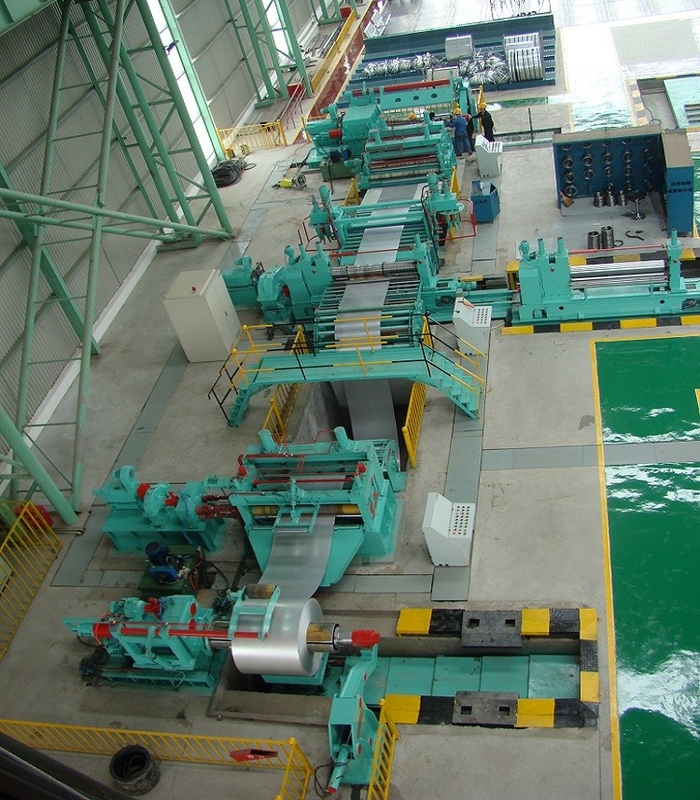

تمام اتوماتیک دستگاه برش کویل فولادی با دقت بالا و خط شکاف دوتایی
عملکرد و ویژگی ها:
خط برش کویل HR / ترشی متشکل از کویل گیر، فیدر، پینچ، پیش تراز، برش ضایعات، شکاف دوتایی تعویض شده، سیم پیچ ضایعات و پس انداز و غیره است.
PLC خط برشکنترل، رابط انسان و ماشین، با توجه به درجه بالایی از اتوماسیون، عملیات ساده و قابل اعتماد.
خط برش سیم پیچ فلزی فولاد ضد زنگ دقیق تجهیزات حرفه ای برای برش سیم پیچ فولادی به صورت طولی به سیم پیچ های کوچک است.این تجهیزات دارای ویژگی های دقت بالا، سرعت سریع و عملکرد ساده است.
می توان از آن برای پردازش کویل های فلزی فولاد ضد زنگ، فولاد کربن، آهن، آلومینیوم، نوار گالوانیزه، مس و سایر مواد استفاده کرد.این به طور گسترده ای در لوله های جوشکاری، خودرو، ساعت، مصالح ساختمانی فلزی، کارخانه صنعتی و سایر زمینه ها استفاده می شود.
فرآیند تکنولوژیکی:
ذخیره سازی━تغذیه ━ باز کردن ━ فشار دادن ━ نیشگون گرفتن ━ تسطیح اولیه ━ برش سر برش━بسته بندی دستی ━ تخلیه.
پارامترهای فنی:
| مدل | 3-12x2200mm | 4-16x2200 میلی متر |
| ضخامت (بر اساس نوع فولاد Q235) | 3-12 میلی متر | 4-16 میلی متر |
| عرض | 900-2200 میلی متر | 900-2000 میلی متر |
| وزن کویل | 35T | 35T |
| عرض پایان | ≥80 میلی متر | ≥100 میلی متر |
| نوارهای نشسته | ≤7 | ≤5 |
| سرعت برش | 0-30 متر در دقیقه | 0-25 متر در دقیقه |
| منطقه اشغال شده | 35*11 متر | 38x11 متر |
| قدرت | 480 کیلووات | 650 کیلووات |
اجزای اصلی خط:
| خیر | نام تجهیزات | تعداد |
| 1 | سکوی تخلیه V شکل | 2 عدد |
| 2 | چرخ دستی تغذیه هیدرولیک | 1 مجموعه |
| 3 | دستگاه تخلیه کویل هیدرولیک | 2 مجموعه |
| 4 | کشش فشار هیدرولیک، سر بیل و تراز اولیه گیره | 1 مجموعه |
| 5 | قیچی برش 16x2500 | 1 مجموعه |
| 6 | نیمکت انتقال 1 | 1 مجموعه |
| 7 | مکانیزم غلتکی راهنما | 1 مجموعه |
| 8 | واحد برش، واشر، حلقه لاستیکی و تیغه | 2 مجموعه |
| 9 | دستگاه قراضه لبه هیدرولیک | 2 مجموعه |
| 10 | نیمکت انتقال 2 | 1 مجموعه |
| 11 | دستگاه کشش پیش توزیع | 1 مجموعه |
| 12 | دستگاه تاشو هیدرولیک | 1 مجموعه |
| 13 | دستگاه پرس و توزیع هیدرولیک | 1 مجموعه |
| 14 | واحد سیم پیچ هیدرولیک | 1 مجموعه |
| 15 | صندلی پشتیبانی هیدرولیک | 1 مجموعه |
| 16 | واگن تخلیه هیدرولیک | 1 مجموعه |
| 17 | سیستم هیدرولیک | 1 مجموعه |
| 18 |
سیستم کنترل الکتریکی
|
1 مجموعه |
