جزئیات محصول:
پرداخت:
|
| نام محصول: | کویل های فولادی 6X1600 میلی متر تراز کردن و برش خط ترکیبی، برش گالوانیزه، کربن، کلاف فولادی ضد زنگ | کاربرد: | پردازش ورق فلز، تراز برش، برش به طول و برش کویل فولادی |
|---|---|---|---|
| مواد کویل: | کویل فولاد کربنی، کویل فولادی ضد زنگ، کویل آلومینیومی | ماده خام: | فولاد کربن، ورق گالوانیزه، فولاد ضد زنگ |
| ضخامت کویل مواد: | 1-6mm; 1-6 میلی متر؛ 2-8mm; 2-8 میلی متر؛ 3-12mm 3-12 میلی متر | وزن کویل (T): | 30 تن |
| دیکویل: | هیدرولیک دو سر | عرض: | 800 ~ 2200 میلی متر |
| سرعت برش: | 0-50 متر در دقیقه | تراز کردن و سرعت برش: | 0-28 متر در دقیقه |
| Min. حداقل Slitting Width عرض برش: | 25mm; 25 میلی متر؛ 100mm 100 میلی متر | تعداد خطوط برش: | 5-30 خط |
| صفحه لمسی: | ViewNiew یا زیمنس | سیستم کنترل: | زیمنس یا Omron PLC، |
| سرمایه گذار: | پارکر، یوروترم، زیمنس | کل توان نامی: | 300kw - 1050kw |
| ولتاژ: | 220V/380V/415V/600V، 50HZ/60HZ،3Ph | ارتفاع عملیات: | 600 میلی متر - 800 میلی متر |
| قطر محور چاقو: | dia. دیا 320mm 320 میلی متر | مواد چاقو: | H13K |
| رنگ: | آبی، سفید، یا سفارشی | منطقه اشغال شده: | 38x12M; 38x12M; 56x12M 56x12M |
| گارانتی: | 12 ماه | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی فنی ویدئویی |
| نام: | برش سیم پیچ فولادی HR به خط طولی، دستگاه مینی برش اتمی، دستگاه برش و برش سیم پیچ فولادی به طول | ||
| برجسته: | دستگاه کویل برش به طول,دستگاه تسطیح کویل برش به خط طول,سیم پیچ برش به خط طول برای لمینیت ترانسفورماتور |
||

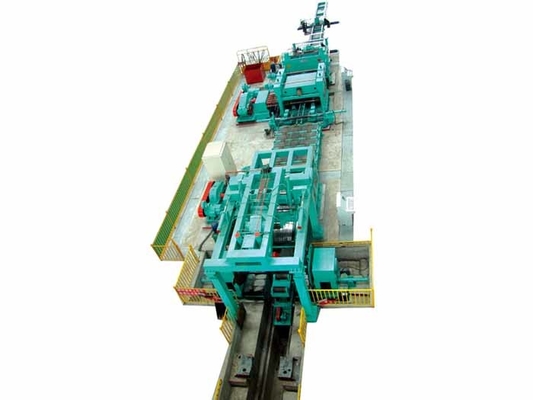

خط تولید ترکیبی بازکردن - برش - تسطیح - برش - برش - برش - انباشته کردن کویل نورد گرم
عملکرد و ویژگی ها:
این خط تولید ترکیبی متشکل از کویل گیر، فیدر، پینچ، پیش تراز، برش ضایعات، شکاف دوتایی تعویضی، کویل ضایعاتی، تراز کننده ریز، برش، استکر، کویل کش و غیره می باشد. برای تولید مواد برای ساخت سازه های فولادی، تیر H، تیر خودرو، جوش لوله، شکل دهی سرد، پانچ و غیره.
PLC خط برشکنترل، رابط انسان و ماشین، با توجه به درجه بالایی از اتوماسیون، عملیات ساده و قابل اعتماد.
می توان از آن برای پردازش کویل های فلزی فولاد ضد زنگ، فولاد کربن، آهن، آلومینیوم، نوار گالوانیزه، مس و سایر مواد استفاده کرد.این به طور گسترده ای در لوله های جوشکاری، خودرو، ساعت، مصالح ساختمانی فلزی، کارخانه صنعتی و سایر زمینه ها استفاده می شود.
فرآیند تکنولوژیکی:
روند جریان دارد،
جریان فرآیند: تغذیه ━ باز کردن سیم پیچ ━ فشار دادن سرب ━ بستن تصحیح اولیه ━ تسطیح خشن ━ تسطیح ━ برش به طول ━ برش عرضی ━ خالی کردن ━ تخلیه ━ بسته بندی دستی.
پارامترهای فنی اصلی SLC-(1-6)x1600mm،
| 1. | مواد |
فولاد کربنی نورد گرم σب≤460MPa σس≤235MPa |
| 2. | ضخامت فولاد | 1mm~6mm |
| 3. | عرض فولادی | 800 ~ 1600 میلی متر |
| 4. | کویل OD | 800 ~ 2000 میلی متر |
| 5. | شناسه سیم پیچ | Φ508━Φ610mm━Φ760mm |
| 6. | وزن کلاف فولادی | 30T |
| 7. | قطر محور چاقو | Φ320mm |
| 8. | سختی تیغه | HRC56°-59° |
| 9. | مشخصات تیغه |
Φ320mm×φ480mm×10mm Φ320mm×φ480mm×20mm |
| 10. | جنس تیغه | H13K |
| 11. | مقدار شکاف |
6 میلی متر / 24 نوار نوار 5 میلی متر / 30 4 میلی متر / 35 نوار 3 میلی متر / 40 نوار |
| 12. | قطر غلتک صاف کننده | Φ160mm |
| 13. | فاصله غلتکی صاف کردن | Φ188mm |
| 14. | منظره برش به طول | 2000 میلی متر - 6100 میلی متر |
| 15. | دقت عرض برش | ± 0.1 میلی متر |
| 16. | دقت طول برش | ± 1.5 میلی متر |
| 17. | دقت مورب | ± 1.5 میلی متر |
| 18. | حداقلعرض برش | 25 میلی متر |
| 19. | سرعت برش | 0-50 متر در دقیقه |
| 20. | سرعت تراز کردن | 0-28 متر در دقیقه |
| 21. | حداکثرضخامت برش | 6 میلی متر |
| 22. | عرض سیم پیچ قراضه | ≥1.5 برابر ضخامت صفحه |
| 23. | ارتفاع میز کار | 800 میلی متر |
| 24. | قدرت | 380V/50HZ/3ph |
پارامترهای فنی:
| مدل | 3-12x2200mm | 4-16x2200 میلی متر | 5-20x2200 میلی متر |
| ضخامت (بر اساس نوع فولاد Q235) | 3-12 میلی متر | 4-16 میلی متر | 5-20 میلی متر |
| عرض | 900-2200 میلی متر | 900-2000 میلی متر | 900-2200 میلی متر |
| وزن کویل | 35T | 35T | 35T |
| عرض را تمام کنید | ≥80 میلی متر | ≥100 میلی متر | ≥150 میلی متر |
| نوارهای برش | ≤7 | ≤5 | ≤3 |
| سرعت نشستن | 0-30 متر در دقیقه | 0-25 متر در دقیقه | 0-20 متر در دقیقه |
| منطقه اشغال شده | 48 در 11 متر | 50*11 متر | 56x11 متر |
| قدرت | 630 کیلووات | 820 کیلووات | 1050 کیلووات |
اجزای اصلی خط:
| خیر | نام | تعداد |
| 1. | پلت فرم ذخیره سازی نوع V | 2 واحد |
| 2. | چرخ دستی تغذیه هیدرولیک | 1 واحد |
| 3. | کویل گیر هیدرولیک دو سر | 1 جفت |
| 4. | دستگاه تسطیح پرس هیدرولیک و خشن | 1 واحد |
| 5. | برش هیدرولیک (سر صفحه برش) | 1 واحد |
| 6. | جدول انتقال 1 | 1 واحد |
| 7. | مکانیزم راهنمای هیدرولیک 1 | 1 واحد |
| 8. | اسلیتر (تعویض دو شکاف) | 2 واحد |
| 9. | بادگیر قراضه هیدرولیک | 2 واحد |
| 10. | مکانیزم مواد قبل از جداسازی و پرس | 1 واحد |
| 11. | جدول انتقال 2 | 1 واحد |
| 12. | مکانیزم هدایت هیدرولیک 2 | 1 واحد |
| 13. | دستگاه صاف کننده (همسطح) | 1 واحد |
| 14. | مکانیسم برش به طول | 1 واحد |
| 15. | برش هیدرولیک 8x2000 میلی متر | 1 واحد |
| 16. | پلت فرم بالابر هیدرولیک نوع X | 1 واحد |
| 17. | سکوی تخلیه چپ/راست | 2 واحد |
| 18. | سیستم هیدرولیک | 1 مجموعه |
| 19. | سیستم پنوماتیک | 1 مجموعه |
| 20. | سیستم کنترل الکتریکی | 1 مجموعه |
