جزئیات محصول:
پرداخت:
|
| نام: | دستگاه خم کن لوله/لوله هیدرولیک CNC | شرایط. شرط: | جدید |
|---|---|---|---|
| کاربرد: | تعمیرگاه ماشین آلات، کارخانه تولیدی، مزارع | درجه خودکار: | تمام اتوماتیک، سیستم CNC |
| مواد لوله: | لوله کربن فولاد و SS و آلومینیوم و مس | نوع زنگ: | "R" "U" "Z"، R شکل و زنگ مستقیم |
| نکات کلیدی فروش: | دقت بالا، کارکرد آسان | اجزای اصلی: | صفحه نمایش لمسی + واحدهای PSL، پمپ، موتور، سروو |
| حداکثر خم شدن: | Carbon steel pipe Ф63.5*2.0t; لوله فولادی کربن Ф63.5 * 2.0 تن. Stainless steel tube | قالب ها: | چند سلولی، یا تک پله، HRC60-63 را سخت می کند |
| استفاده: | خم شدن لوله | محورهای YBC: | سروو رانندگی |
| قطر لوله: | 12-63 میلی متر | حداکثر R برای خم شدن: | 250 میلی متر |
| حداکثر زاویه برای خم شدن: | 185 درجه | فرآیند خمش برای هر لوله: | 16 |
| قدرت موتور اصلی: | 10 کیلووات | وزن: | 2800 کیلوگرم |
| ابعاد (L*W*H): | 4300x1000x1200mm | رنگ: | توده، خاکستری سیاه + سفید، یا سفارشی |
| ولتاژ: | 380 ولت 50 هرتز 3 فاز، سفارشی | ضمانتنامه: | 12 ماه |
| برجسته: | خم کن لوله سنبه هیدرولیک,خم کن لوله سنبه هیدرولیک,دستگاه خم کن لوله سنبه |
||

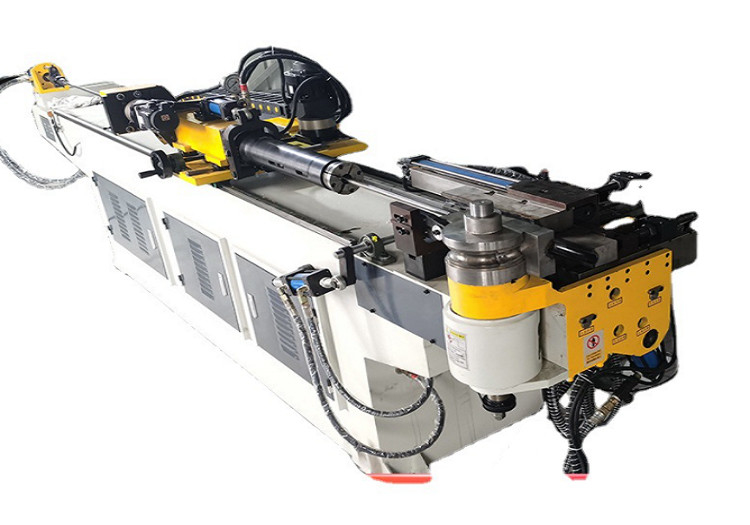

دستگاه خم کن لوله CNC عملکرد بازخوانی چند لایه خم کن هیدرولیک شبیه سازی سه بعدی
ویژگی های مکانیکی:
1. صفحه نمایش لمسی و ماژول کنترل عددی برای عملیات دیالوگ پذیرفته شده اند و تنظیم برنامه ساده و آسان است.
2. ساختار تخت ثابت است و به راحتی تغییر شکل نمی دهد.
3. 16 زاویه خم می تواند برای هر فایل تنظیم شود، و حافظه می تواند 400 گروه از فایل ها را ذخیره کند.
4. عملکرد موقعیت یابی کند را دارد و دقت تکرار ± 0.1 درجه است.
5. پیغام خطا روی صفحه نمایش داده می شود تا به اپراتور کمک کند فورا آن را برطرف کند.
6. صفحه نمایش لمسی را می توان بین چینی و انگلیسی سوئیچ کرد و زبان های دیگر را نیز می توان در صورت تقاضا سفارش داد.
7. شفت تغذیه، شفت زانویی و شفت شیب توسط سروو موتور، با دقت بالا و پایداری خوب هدایت می شود.
8. حالت تغذیه می تواند با توجه به نیازهای مختلف، تغذیه پینچ یا تغذیه مستقیم باشد.
9. مختصات Xyz را می توان به طور خودکار به مقادیر پردازش ybc تبدیل کرد.
10. پس از ویرایش داده ها، توسط یک کلید محافظت می شود تا از تغییر خودسرانه داده ها جلوگیری شود.
11. سیستم کنترل الکتریکی مجهز به مبدل حرارتی برای دفع خودکار گرما می باشد.در صورت لزوم می توان کولر گازی کنترل عددی را برای اطمینان از عمر مفید سیستم کنترل الکتریکی خریداری کرد.
12. برای کاهش اصطکاک زانو، بهبود عمر مفید سنبه و اطمینان از کیفیت زانو، می توان سیستم پرکن روغن خودکار را در صورت نیاز نصب کرد.
13. تنظیم موقعیت تغذیه، موقعیت ایمنی، موقعیت تداخل قالب چرخ و موقعیت تداخل قالب راهنمای چرخ دستی را می توان توسط ژنراتور پالس چرخ دستی تنظیم کرد و موقعیت را می توان به طور خودکار حفظ کرد تا از دست دادن خطای اندازه گیری انسانی حذف شود. و برخورد ماشین
14. شفت تغذیه به طور خودکار قبل از اقدام شناسایی می شود تا از برخورد با دستگاه جلوگیری شود.
15. در طول آزمایش خمش، عمل تجزیه را می توان انتخاب کرد، نقاط تداخل را می توان مشاهده کرد، و عمل را می توان برای بهبود کارایی اصلاح کرد.
پارامترهای فنی اصلی:
| ماشین تایپ | SB-63CNC |
| حداکثر خمش R برای لوله کربن: 1.5D است |
Ф63.5 * 2.0 تن |
| حداکثر خمش R برای لوله ss است 1.5 بعدی |
Ф57.1 * 2.2 تن |
| حداکثر شعاع برای خم شدن | 250 میلی متر |
| حداکثر سکته تغذیه | 2500 میلی متر |
| حداکثر زاویه برای خم شدن |
185 درجه |
| فرآیند خم شدن برای هر لوله |
16 گروه |
| سرعت کار/سرعت خمش | حداکثر40 درجه / S |
| سرعت چرخش لوله | حداکثر270 درجه / S |
| سرعت تغذیه | حداکثر900mm/S |
| دقت زاویه خمش | 0.15 ± درجه |
| دقت زاویه چرخش | ± 0.1 درجه |
| طول تغذیه | ± 0.1 میلی متر |
| حالت ورودی داده | ارزش کاری (YBC) |
| فشار روغن | 14MPa |
| سروو موتور روتور | 850 وات |
| تغذیه موتور سروو | 1.5 کیلو وات |
| موتور اصلی قدرت |
10 کیلووات |
| وزن | 2800 کیلوگرم |
| اندازه (میلی متر) | 4300*1000*1200 |
نمونه های خمش لوله
