جزئیات محصول:
پرداخت:
|
| وضعیت: | جدید | نام محصول: | مرکز ماشینکاری cnc صفحه آلومینیومی، روتر CNC |
|---|---|---|---|
| نام: | روتر Cnc صفحه ای دقیقا آلومینیومی | لوگو: | PSL، OEM |
| قابلیت های مادی: | صفحه و پروفیل آلومینیومی، صفحه مسی، پی وی سی | کاربرد: | پردازش ورق و پروفیل آلومینیوم صنعتی |
| ماشینکاری CNC یا نه: | ماشینکاری CNC | سرویس: | سفارشی OEM، ماشینکاری CNC، سازنده |
| CNC یا نه: | CNC، بله | فرمت طراحی: | PDF/DWG/IGS/STP/ و غیره |
| تجهیزات: | مرکز ماشینکاری CNC، ماشین | ظرفیت روتر: | 2000 x 4000mm; 2000 x 4000 میلی متر؛ 2000 x 6000mm 2000 در 6000 میلی متر |
| سرعت برش و فرز: | 800-2500 میلی متر در دقیقه | محور تغذیه: | محور X / محور Y / محور Z |
| میزان تغذیه: | محور X / محور Y / محور Z : 42/32/18 m/min | دقت موقعیت یابی: | 0.08 میلی متر |
| اسپیندل: قدرت / سرعت: | 7.5 کیلووات / 18000 دور در دقیقه | ابعاد (l*w*h): | 6900x3200x1755 میلی متر |
| فشار هوا: | 6 تا 8 کیلوگرم بر سانتی متر مربع | موقعیت ابزار: | 6 stations; 6 ایستگاه؛ 8 stations 8 ایستگاه |
| وزن: | 6.5T | ولتاژ: | 220 ولت / 380 ولت / 415 ولت، 50 هرتز / 60 هرتز |
| رنگ: | نقره ای سفید، سفارشی | ضمانتنامه: | 1 سال |
| خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی فنی ویدئویی، پشتیبانی آنلاین | ||
| برجسته: | دستگاه برش چوب روتر cnc,دستگاه حکاکی روتر cnc,دستگاه برش روتر cnc چوب |
||

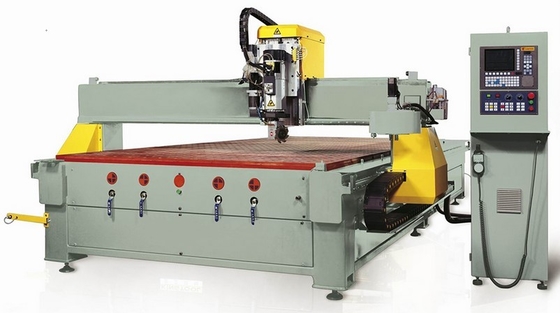

دستگاه فرز برش روتر CNC صفحه آلومینیومی سایز بزرگ 2060 atc مرکز ماشینکاری پانل های CNC
توضیحات کامل محصول:
1. سوراخ های نصب برای انواع ورق های فلزی و آلومینیومی، ناودان ها و سوراخ های کلیدی شکل، برش و سایر فرآیندهای ماشینکاری.
2. بدون وسیله خلاء برای تکمیل تمام سوراخ ها، اسلات ها، پردازش برش همان صفحه کار، با راندمان بالا.
3. با استفاده از سیستم PA CNC آلمان وارداتی با کیفیت بالا، رابط کاربری خوبی دارد.
4. استفاده از وارداتی HSD ایتالیایی با قدرت بالا با هوا خنک با سرعت بالا اسپیندل، تکمیل با کیفیت بالا از تمام فرز حفاری.
5. سروو موتور یاسکاوا با کیفیت بالا، بال اسکرو وارداتی از تایوان و یاتاقان های کشویی اخلاقی و nsk خطی و سایر نمایندگی ها برای اطمینان از اینکه دستگاه دارای دقت بالایی است.
6. محور C با کنترل خودکار سروو در هر زاویه، هر زاویه ای می تواند برش شکاف دار باشد.
7. دستگاه سر زاویه محور C را می توان اره تیغه Φ120-Φ215mm (اختیاری) نصب کرد.
8. ایستگاه سیار با شش مجله چرخان، تغییر خودکار ابزار.
9. دستگاه محافظ دارای سیستم های گیره پنوماتیک و اتوماسیون می باشد.
10. استفاده از سیستم خنک کننده اسپری، درمان خنک کننده ابزار.
| پارامترهای فنی اصلی: | ||
| نوع ماشین | KT-4020 | KT-6020 |
| منطقه کار: محور X / محور Y / محور Z | 4020/2020/200 میلی متر | 6000/2020/200 میلی متر |
| دقت: تعیین موقعیت | 0.08 ± میلی متر | |
| تکرارپذیری | 0.02 ± میلی متر | |
| عمودی حفاری و فرز | 0.1/100 میلی متر | |
| استوانه ای بودن | 0.1 میلی متر | |
| زبری سطح سطح برش | Ra12.5 um | |
| نرخ تغذیه: محور X / محور Y / محور Z | 42/32/18 متر در دقیقه | |
| محور C | 300 دور در دقیقه | |
| زمان تعویض ابزار | دهه 20 | |
| اسپیندل: قدرت / سرعت | 7.5 کیلووات / 18000 دور در دقیقه | |
| سروو موتور (Yaskawa): محور X / محور Y / محور Z / محور C / R (فروشگاه ابزار) | 0.85+0.85/0.85/0.85/0.4/0.4 کیلو وات | |
| قطر چاک حفاری و فرز | Φ16 / تیغ اره Φ120~Φ215 میلی متر | |
| ولتاژ / توان کل | 380 ولت 50 هرتز / 10 کیلو وات | |
| ابعاد کلی: | 4900×3200×1755 میلی متر |
6900x3200x1755 میلی متر |
| ابعاد جعبه کنترل: | 600×1400×1800 میلی متر | |
| منبع تغذیه لازم: | 20 KVA | |
| فشار هوا | 6 تا 8 کیلوگرم بر سانتی متر مربع | |
پیکربندی تجهیزات:
1 موتور دوک: 7.5KW (ATC) HSD ایتالیا دوک موتوری با سرعت بالا وارد کرد.
2 قاب تمام سازه فولادی: درمان استرس، ماشینکاری دقیق.
3 ریل راهنما: محور X، Y، Z ریل راهنمای خطی وارد شده است (راه آهن راهنمای دقیق HIWIN تایوان).
انتقال محور 4 X، Y: استفاده از درایو قفسه دنده با دقت بالا وارداتی (KHK ژاپن).
انتقال شفت 5 Z: درایو توپ پیچ با دقت بالا وارداتی (تایوان HIWIN)؛
6 موقعیت ابزار: 6 ایستگاه سیار کتابخانه ابزار چرخشی.2 مجموعه دستگیره ISO30 وارداتی ایتالیا؛.
7 مجهز به دستگاه تنظیم خودکار ابزار برای آشکارساز طولانی برای تشخیص طول ابزار.
8 میز کار: میز چهار پارتیشن جذب خلاء، با دستگاه بستن اسلات نوع T.
سیستم درایو 9: پذیرش سیستم درایو سروو بدون براش AC دیجیتال وارداتی.
10 سیم بکسل: تکنولوژی آلمانی.
11 دستگاه خنک کننده اسپری 1 مجموعه
12 پمپ وکیوم 1 مجموعه
13 سیستم عامل کنترل صنعتی حرفه ای، 1 مجموعه ;
14 کنترلر 3 بعدی قابل حمل 1 مجموعه;
15 جعبه کنترل: اجزای اصلی الکتریکی، کنترل صنعتی، سیستم کنترل همه وارد می شوند.
16 سیستم عامل: استفاده از سیستم کنترل PA آلمان.
17 سیستم CNC، سیستم نرم افزاری
