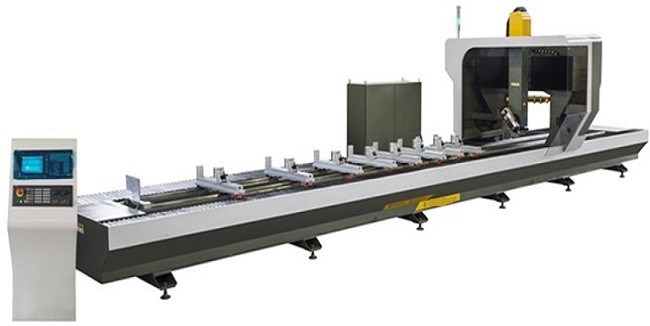

مشخصات دستگاه برش آلومینیوم CNC 4 محوره دستگاه حفاری و ضربه زدن پی وی سی CNC

مرکز ماشینکاری 4 محوره پروفیل های آلیاژ آلومینیوم پی وی سی CNC برش حفاری دستگاه فرز و ضربه زدن





توضیحات کامل محصول:



برای فرزکاری، حفاری، برش و سایر فرآیندهای پروفیل آلیاژ آلومینیوم، PVC، آلیاژ سبک و سایر مواد مناسب است.



بستن یکباره می تواند پردازش هر سطح زاویه ای - 110 ︒ ~ + 110 ︒ را با راندمان کار بالا کامل کند.



مجهز به سیستم CNC زیمنس 828d، عملکرد سریع، عملکرد عالی و عملکرد قدرتمند دارد.



مجهز به اسپیندل موتوری پرسرعت HSD ایتالیایی و درایو سروو زیمنس.



مجله موبایل با موقعیت ابزار 6/8.فیکسچر می تواند به طور خودکار موقعیت کار را شناسایی کند و به تنهایی حرکت کند و گیره کند.



پیچ توپ HIWIN، ریل راهنمای خطی، قفسه وارداتی و قطعات پنوماتیک تایوان Air-tec پذیرفته شده است.



این تجهیزات مجهز به دستگاه محافظ، نشانگر ایمنی و عملکردهای هشدار خطا است.





پارامترهای فنی اصلی:



نوع ماشین	KT-S860-4
بعد ماشینکاری: سفر محور X	8500 میلی متر
حرکت محور Y (3 محور) حرکت محور Y (4 محور)	650 میلی متر 600 میلی متر
سفر محور Z	500 میلی متر
محدوده زاویه محور A	︒ - 110︒- +110︒
منطقه کار: محور X / محور Y / محور Z	8500/6500/500 میلی متر
دقت: تعیین موقعیت	0.05 ± میلی متر
تکرارپذیری محور X محور Y محور Z محور A	0.02 ± میلی متر 0.015 ± میلی متر 0.01 ± میلی متر 0.01 ± میلی متر
عمودی حفاری و فرز	0.1/100 میلی متر
استوانه ای بودن	0.1 میلی متر
زبری سطح سطح حفاری و فرز	Ra1.6 um
نرخ تغذیه: محور X / محور Y / محور Z	70/40/40 متر در دقیقه
محور A	102 دور در دقیقه
زمان تعویض ابزار	8 ثانیه
اسپیندل: قدرت / سرعت (اسپیندلر HSD ایتالیا)	7.5 کیلووات / 24000 دور در دقیقه
سروو موتور (Yaskawa): محور X / محور Y / محور Z / محور A	3.3/2.3/3.3/0.85/ کیلووات
قطر چاک حفاری و فرز	Φ16 / تیغ اره Φ120~Φ215 میلی متر
ولتاژ / توان کل	380 ولت 50 هرتز / 20 کیلو وات
ابعاد کلی:	11300×2500×3200 میلی متر
ابعاد جعبه کنترل:	600×1400×1800 میلی متر
منبع تغذیه لازم:	20 KVA
فشار هوا	6 تا 8 کیلوگرم بر سانتی متر مربع











































































































ظرفیت پردازش پایه KT-S860:



فرز و شکاف	ماشینکاری پهلو	ماشینکاری حفاری	فرز صورت	برش دادن
Ø8 چاقوی فرز	Ø8 چاقوی فرز	سر حفاری Ø12	تیغه فرز Ø60	تیغه اره Ø160
سرعت 18000r/m	سرعت 15000r/m	سرعت 3000r/m	سرعت 10000r/m	سرعت 4000r/m
عمق برش 4 میلی متر	عرض برش 8 میلی متر	الزامات فرآیند حفاری	عمق فرز 3 میلی متر	نیاز فرآیند برش
سرعت تغذیه 3 متر در دقیقه	سرعت تغذیه 3 متر در دقیقه	0.8 متر در دقیقه	3 متر در دقیقه	1 متر در دقیقه





پیکربندی تجهیزات:

1 موتور دوک: 7.5KW (ATC) HSD ایتالیا دوک موتوری با سرعت بالا وارد کرد.

2 قاب تمام سازه فولادی: درمان استرس، ماشینکاری دقیق.

3 ریل راهنما: محور X، Y، Z ریل راهنمای خطی وارد شده است (راه آهن راهنمای دقیق HIWIN تایوان).

انتقال محور 4 X، Y: استفاده از درایو قفسه دنده وارداتی با دقت بالا.

انتقال شفت 5 Z: درایو توپ پیچ با دقت بالا وارداتی (تایوان HIWIN)؛

6 محور چرخش محور;

6 موقعیت ابزار: 6 ایستگاه سیار کتابخانه ابزار چرخشی.دستگیره ISO30 وارداتی ایتالیا؛.

7 مجهز به دستگاه تنظیم خودکار ابزار برای آشکارساز طولانی برای تشخیص طول ابزار.

8 میز کار: 8 مجموعه ثابت موقعیت یابی خودکاربا دستگاه گیره اسلات نوع T;

9 سیستم درایو: استفاده از واحدهای سروو درایو بدون جاروبک Siemnes.

10 سیم بکسل: تکنولوژی آلمانی.

11 دستگاه خنک کننده اسپری ;

12 ابزار تنظیم ابزار: به طور خودکار طول ابزار را تشخیص می دهد.

13 سیستم عامل کنترل زیمنس 828D

14 کنترلر 3 بعدی قابل حمل 1 مجموعه;

15 جعبه کنترل: اجزای اصلی الکتریکی، کنترل صنعتی، سیستم کنترل همه وارد می شوند.

16 سیستم عامل: سیستم کنترل زیمنس.

17 سیستم CNC، سیستم نرم افزاری زیمنس
