دستگاه غلتک چهار 4 غلتکی ورق سی ان سی غلتک تمام اتوماتیک

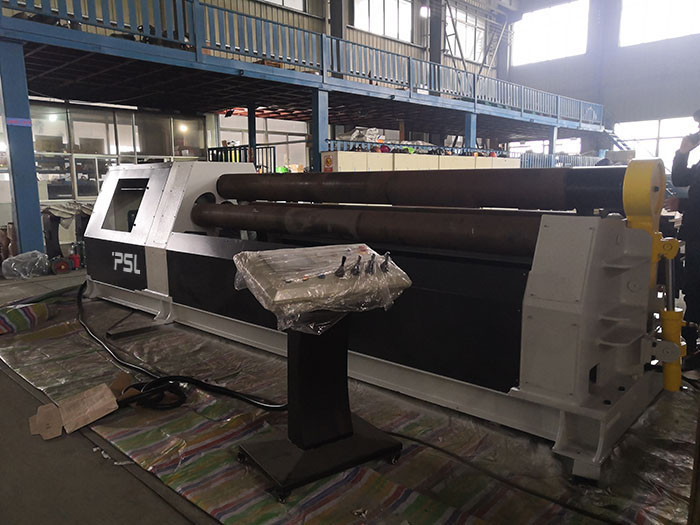

تصویر بزرگ : دستگاه غلتک چهار 4 غلتکی ورق سی ان سی غلتک تمام اتوماتیک

جزئیات محصول:

محل منبع:	چین
نام تجاری:	PSL
شماره مدل:	W12-6x3000

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	negotiable
جزئیات بسته بندی:	برهنه در کانتینر، حمل و نقل دریایی
زمان تحویل:	45-60 روز
شرایط پرداخت:	L/C، T/T، Western Union
قابلیت ارائه:	20-30 ست در ماه

مخاطب

توضیحات محصول جزئیات

شرایط. شرط:	جدید	نام:	دستگاه نورد صفحه هیدرولیک CNC 4 رول
ماشین تایپ:	دستگاه نورد 4 رول W12-6x3000	تایپ کنید:	W12-6x3000
کاربرد:	ورق فلزی ضخیم، خم شدن صفحه SS، نورد ورق فولادی کربنی، ساخت لوله/لوله روغن،	ماده خام:	ورق / ورق نورد، فولاد فلزی / صفحه / پروفیل
مواد / فلز پردازش شده:	فولاد کربن، SS، فولاد آلیاژی	اتوماسیون:	اتوماتیک، دستی
روش کنترل:	CNC تمام اتوماتیک الکترو هیدرولیک	سیستم کنترل:	کنترل PLC Omron یا زیمنس، صفحه نمایش لمسی
عملکرد نورد:	با پیش خمش / نورد، نورد متقارن	Max. حداکثر Central bending thickness ضخامت خمش مرکزی:	صفحه فولاد کربن 6 میلی متر، صفحه SS 4 میلی متر
حداکثر ضخامت قبل از خم شدن:	صفحه فولاد کربن 4 میلی متر، صفحه SS 3 میلی متر	طول نورد:	0-3000 میلی متر
ردیف غلتک پشتیبان:	پشتیبانی هیدرولیک	سیستم هیدرولیک:	گروه شیرآلات یوکن
موتور اصلی:	7.5 کیلووات	ولتاژ:	220V/380V/415V/440V/50HZ/60ZH، سفارشی
وزن:	6500 کیلوگرم	ابعاد:	5600x1460x1500mm
رنگ:	سبز / OEM، سفارشی	خدمات پس از فروش ارائه شده است:	مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی فنی ویدئویی، پشتیبانی آنلاین
ضمانتنامه:	1 سال
برجسته کردن:	دستگاه نورد 4 رول , دستگاه نورد صفحه 4 رول , دستگاه نورد چهار رول

W12 CNC هیدرولیک 4 غلتکی دستگاه غلتک فول خودکار دستگاه خم کن 4 رول

مشخصه اصلی:

ساختار دستگاه از نوع چهار غلتکی است، غلتک بالایی محرک اصلی است و چرخ دنده خروجی کاهنده با چرخ دنده غلتکی بالایی مشبک شده است تا گشتاور صفحه نورد را فراهم کند.

غلتک پایینی یک حرکت بلند کردن عمودی ایجاد می کند که توسط روغن هیدرولیک در سیلندر هیدرولیک که روی پیستون عمل می کند به دست می آید تا صفحه را که انتقال هیدرولیک است ببندد.

غلتک های جانبی در دو طرف غلتک پایینی چیده شده اند و در امتداد ریل راهنمای قاب قرار می گیرند که توسط مهره های پیچ، چرخ دنده های حلزونی و کرم ها هدایت می شوند.

مزیت دستگاه این است که قبل از خم شدن و گرد کردن انتهای صفحه می توان در همان زمان روی تجهیزات مشابه انجام داد.

ویژگی های اصلی،

فرول ها در دایره کامل یا شعاع های متفاوت را می توان به راحتی انجام داد.
غلتک پینچ و غلتک های جانبی با پیستون های هیدرولیک به صورت مداری حرکت می کنند
محافظت از اضافه بار
رول بالا با موتور هیدروموتور و گیربکس سیاره ای کار می کند
سه خروجی خواندن دیجیتال برای موقعیت یابی آسان رول
انتهای افت هیدرولیک برای برداشتن آسان فرول نهایی
عملکرد آسان با کنترل پنل موبایل
سیستم متعادل کننده هیدرولیک

ساختار اصلی دستگاه:

این دستگاه چهار غلتکی دستگاه خم کردن صفحه غلتکی است، ساختار آن به عنوان نقاشی 1، غلتک بالایی به عنوان غلتک ابتکاری، غلتک پایین و غلتک های جانبی به عنوان غلتک های رانده نشان داده شده است.

غلتک بالایی ثابت است، غلتک پایین حرکت بالا و پایین را انجام می دهد.

غلتک بالایی یک ابتکار مکانیکی است، در حالی که غلتک های پایین و غلتک های جانبی توسط اصطکاک صفحه و غلتک ها رانده می شوند.

غلتک های پایین و غلتک های جانبی توسط مخزن روغن هیدرولیک برای انجام حرکت بالابر هدایت می شوند.واژگونی و تنظیم مجدد یاتاقان شکمی غلتک بالایی نیز توسط مخزن روغن هیدرولیک هدایت می شود.بلبرینگ غلتک ها و مخزن روغن در سمت چپ و راست قاب دستگاه نصب می شود.

چهارچوب دستگاه چپ و راست قطعات اصلی کل دستگاه هستند که کاملاً فولادی جوش داده شده، روی پایه جوش نصب شده و کلیه عملیات روی کنسول به پایان می رسد.

دستگاه غلتک چهار 4 غلتکی ورق سی ان سی غلتک تمام اتوماتیک 0

مشخصات فنی اصلی،

تایپ کنید	ضخامت (میلی متر)	ضخامت قبل از خم شدن (mm)	طول از غلتک (میلی متر)	بشقاب قدرت تسلیم (Mpa)	دیارول بالایی (میلی متر)	دیااز رول های پایین تر (میلی متر)	دیارول های جانبی (میلی متر)	قدرت موتور (KW)
W12-4×2000	4	3.5	2050	245	160	140	120	3
W12-6×2000	6	5	2050	245	190	170	150	4
W12-8×2000	8	6.5	2050	245	210	190	170	5.5
W12-10×2000	10	8	2050	245	230	210	190	7.5
W12-12×2000	12	10	2050	245	270	250	210	11
W12-16×2000	16	13	2050	245	300	270	220	11
W12-20×2000	20	16	2050	245	330	300	240	11
W12-25×2000	25	20	2050	245	360	330	250	15
W12-30×2000	30	25	2050	245	390	360	300	18.5
W12-35×2000	35	28	2050	245	430	390	330	22
W12-40×2000	40	32	2050	245	460	420	360	30
W12-45×2000	45	36	2050	245	510	460	390	37
W12-50×2000	50	40	2050	245	550	510	420	45
W12-4×2000	4	3.5	2550	245	190	170	150	4
W12-6×2500	6	5	2550	245	210	190	170	5.5
W12-8×2500	8	6.5	2550	245	230	210	190	7.5
W12-10×2500	10	8	2550	245	270	250	210	11
W12-12×2500	12	10	2550	245	300	270	220	11
W12-16×2500	16	13	2550	245	330	300	240	11
W12-20×2500	20	16	2550	245	360	330	250	15
W12-25×2500	25	20	2550	245	390	360	300	18.5
W12-30×2500	30	25	2550	245	430	390	330	22
W12-35×2500	35	28	2550	245	460	420	360	30
W12-40×2500	40	32	2550	245	510	460	390	37
W12-45×2500	45	36	2550	245	550	510	420	45
W12-4×3000	4	3.5	3100	245	210	190	170	5.5
W12-6×3000	6	5	3100	245	230	210	190	7.5
W12-8×3000	8	6.5	3100	245	270	250	210	11
W12-10×3000	10	8	3100	245	300	270	220	11
W12-12×3000	12	10	3100	245	330	300	240	11
W12-16×3000	16	13	3100	245	360	330	250	15
W12-20×3000	20	16	3100	245	390	360	300	18.5
W12-25×3000	25	20	3100	245	430	390	330	22
W12-30×3000	30	25	3100	245	460	420	360	30
W12-35×3000	35	28	3100	245	510	460	390	37
W12-40×3000	40	32	3100	245	550	510	420	45
W12-50×3000	50	40	3100	245	610	560	480	55
W12-60×3000	60	48	3100

دستگاه غلتک چهار 4 غلتکی ورق سی ان سی غلتک تمام اتوماتیک 1

دستگاه غلتک چهار 4 غلتکی ورق سی ان سی غلتک تمام اتوماتیک 2

دستگاه غلتک چهار 4 غلتکی ورق سی ان سی غلتک تمام اتوماتیک 3

دستگاه غلتک چهار 4 غلتکی ورق سی ان سی غلتک تمام اتوماتیک 4

دستگاه غلتک چهار 4 غلتکی ورق سی ان سی غلتک تمام اتوماتیک 5

دستگاه غلتک چهار 4 غلتکی ورق سی ان سی غلتک تمام اتوماتیک 6

دستگاه غلتک چهار 4 غلتکی ورق سی ان سی غلتک تمام اتوماتیک 7

دستگاه غلتک چهار 4 غلتکی ورق سی ان سی غلتک تمام اتوماتیک 8

دستگاه غلتک چهار 4 غلتکی ورق سی ان سی غلتک تمام اتوماتیک 9

دستگاه غلتک چهار 4 غلتکی ورق سی ان سی غلتک تمام اتوماتیک 10

دستگاه غلتک چهار 4 غلتکی ورق سی ان سی غلتک تمام اتوماتیک 11
