لوله Cnc لوله نورد لوله هیدرولیک آلومینیوم مشخصات دستگاه خم

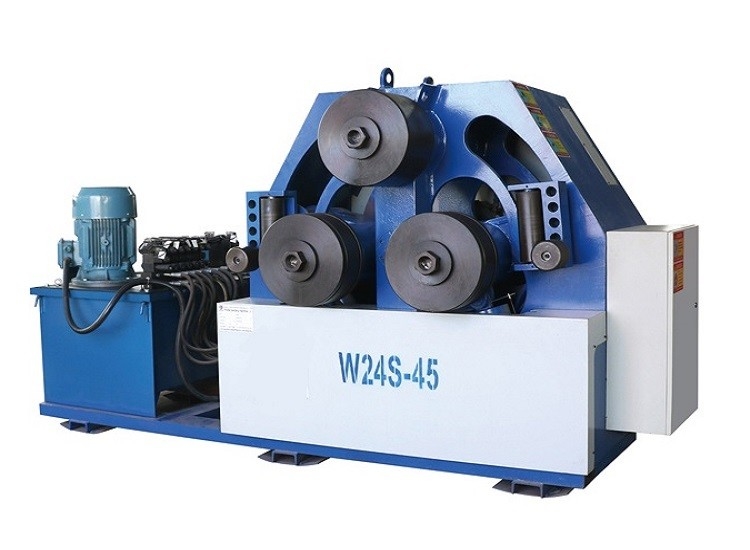

دستگاه نورد لوله دستگاه خم کن پروفیل هیدرولیک کامل سری W24S

مشخصات استاندارد:

• 1 مجموعه رول استاندارد سخت شده و آسیاب شده (فولاد ویژه)

• همه رول های سیاره ای/دنده ای – هیدروموتور رانده

• تکیه گاه های جانبی سخت شده 3 محوره با حرکت هیدرولیک جلو به عقب و حرکت مکانیکی بالا به پایین و راست چپ

• تکیه گاه های جانبی برای زاویه خم شدن پای آهنی در -Leg Out مناسب هستند

• کنترل پنل قابل حمل

• عملیات افقی و عمودی

• بدنه ساخته شده از فولاد ضد استرس

• حفاظت از اضافه بار در سیستم های هیدرولیک و الکتریکی

• رول های پایین با قابلیت تنظیم هیدرولیکی با خواندن دیجیتال

روند کار:

پارامتر فنی:		W24S
		6	16	30	45	75	100
قالب خمش پروفیل (حداکثر)		6	16	30	45	75	100
سرعت سیم پیچ (m/min)		6				5
حد بازده شیت ماتال (mpa)		S=250
	نمایه (حداکثر) میلی متر	40*5	70*8	80*8	90*10	100*10	120*12
	قطر خمشی (حداقل) میلی متر	800	1000	1200	1500	2000	2500
	نمایه (حداقل) میلی متر	20*3	30*3	35*3	36*5	38*4	40*5
	قطر خمشی (حداقل) میلی متر	400	550	560	600	600	720
	نمایه (حداکثر) میلی متر	50*5	80*8	90*10	100*10	120*12	140*16
	قطر خمشی (حداقل) میلی متر	800	1000	1100	1300	1600	1800
	نمایه (ترکیب) میلی متر	20*3	30*3	35*3	36*5	38*4	45*5
	قطر خمشی (حداقل) میلی متر	400	550	500	600	700	760
	槽钢型号	8	12	16	20	25	28
	قطر خمشی (حداقل) میلی متر	600	800	800	1000	1100	1700
	مواد	8	12	16	20	25	28
	قطر خمشی (حداقل) میلی متر	700	900	1000	1150	1600	1700
	نمایه (حداکثر) میلی متر	100*18	150*25	180*25	200*30	220*40	250*40
	قطر خمشی (حداقل) میلی متر	600	700	800	900	1000	1200
	نمایه (حداکثر) میلی متر	50*12	75*16	90*20	100*25	110*40	120*40
	قطر خمشی (حداقل) میلی متر	500	760	800	1000	1100	1300
	نمایه (حداکثر) میلی متر	42*4	76*4.5	89*5	89*8	114*5	159*5
	قطر خمشی (حداقل) میلی متر	500	750	900	900	1200	2000
	نمایه (حداکثر) میلی متر	38	52	62	75	85	90
	قطر خمشی (حداقل) میلی متر	450	600	600	800	1000	1100
	نمایه (حداکثر) میلی متر	45*3	60*4	70*4	80*6	90*8	100*10
	قطر خمشی (حداقل) میلی متر	750	900	1000	1200	1600	2000
