جزئیات محصول:
پرداخت:
|
| شرایط. شرط: | جدید | نام محصول: | دستگاه برش فلز لیزر فیبر CNC، دستگاه برش لیزری فولاد ضد زنگ 5 میلی متر |
|---|---|---|---|
| کاربرد: | برش لیزری، حکاکی لیزری | منبع لیزر: | IPG، Raycus، Max |
| کنترل: | سیستم کنترل CNC CYPCUT | عملکرد: | برش مواد فلزی، برش و حکاکی |
| رانندگی: | تمام سروو موتورهای X,Y,Z | نرم افزار کنترل: | Cypcut، Cypnest |
| کلمه کلیدی: | برش لیزر ورق فلز، دستگاه برش لیزری | قدرت لیزر: | 1000 وات / 2000 وات / 3000 وات / 4000 وات |
| منطقه کار: | 1500mmx3000mm/2000mmX4000mm/2000mmX6000mm | حالت خنک کننده: | آب خنک کننده، سیستم خنک کننده و حفاظتی آبی، چیلر آب صنعتی |
| سیستم رانندگی: | سروو رانندگی Yaskawa/Fuji/Delta | فرمت گرافیکی پشتیبانی می شود: | AI، DXF، PLT، DST، CAD |
| ضخامت برش: | مواد، فولاد کربن 0-12 میلی متر، فولاد ضد زنگ 0-6 میلی متر | رنگ: | رنگ استاندارد یا سفارشی |
| نگهداری: | تشخیص و تشخیص آنلاین از راه دور | گواهی: | CE, ISO,SGS,CCC |
| ضمانتنامه: | 2 سال، 3 سال | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور |
| برجسته: | برش لیزری 2000 وات,برش لیزری فیبر 2 کیلو وات,برش لیزری 2 کیلو وات |
||

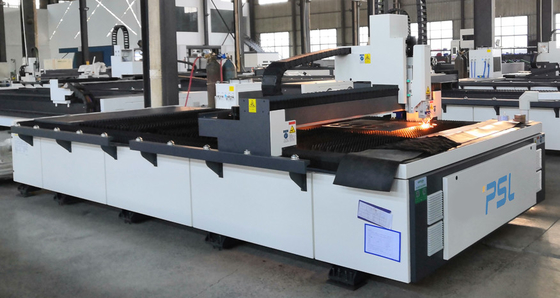

3015 دستگاه برش لیزر فیبر CNC تک جدولی ورق فلز 2000w منبع لیزر Raycus/IPG
صنایع کاربردی
دستگاه برش لیزر فیبربه طور گسترده در ساخت حروف فلزی، ظروف آشپزخانه، نامه های تبلیغاتی، پردازش ورق فلز، قطعات و اجزای فلزی، ظروف آهنی، شاسی، پردازش قفسه ها و کابینت ها، صنایع دستی فلزی، ظروف هنری فلزی، برش پانل آسانسور، سخت افزار، قطعات خودرو، Electron استفاده می شود. ، پلاک و غیره ...
مواد قابل استفاده برای دستگاه برش لیزری
تجهیزات برش لیزر فیبربرای برش فلز با ورق فولادی ضد زنگ (لوله)، ورق فولادی ملایم/کربن (لوله)، ورق فولادی آلیاژی، ورق فولادی فنری، ورق آهن مناسب است.(لوله)،، صفحه گالوانیزه(لوله)،صفحه آلومینیومی(لوله)،ورق مس(لوله)،ورق برنج، ورق برنز، صفحه طلا، ورق نقره، صفحه تیتانیوم، ورق فلز، صفحه فلزی و غیره ...
مشخصات فنی اصلی دستگاه برش لیزری،
1. بدنه دستگاه جوش یکپارچه با پایداری بالاتر برای دقت بالاتر
استفاده از ساختار دروازه ای و پرتو متقاطع ریخته گری یکپارچه برای دستیابی به استحکام و پایداری بالاتر.
2. منبع لیزری با کارایی بالا و سیستم عامل پایدار که بهترین کیفیت برش را ایجاد می کند.
3. دستگاه دارای سیستم کنترل CNC، سیستم انتقال سروو، سیستم خنک کننده آب، سیستم روانکاری و سیستم حذف گرد و غبار است تا اطمینان حاصل شود که می تواند پایدار، کارآمد و بادوام عمل کند.
4. نرم افزار تخصصی برنامه نویسی خودکار CAD / CAM و نرم افزار تودرتوی خودکار با هدف صرفه جویی حداکثری در مواد خام است.
5. دستگاه قادر به تنظیم ارتفاع خودکار برای حفظ فاصله کانونی ثابت و کیفیت برش پایدار است.
6. دستگاه برای برش انواع فلزات با کیفیت برش عالی و پایدار استفاده می شود.
7. دسترسی به سیستم CNC از طریق رابط، ارتباط و نظارت از راه دور را در طول فرآیند برش لیزری امکان پذیر می کند.
ساختار ماشین،
1. تخت ماشینی
2. ثابت تک میز کار
3. پرتو متقاطع
4. منبع لیزر
5. ایستگاه عملیات CNC
6. X، Y، Z محور حرکت سروو رانندگی
7. چیلر آب خنک کننده
8. گاری های تخلیه زباله
9. سیستم حذف گرد و غبار
10. تنظیم کننده منبع تغذیه (اختیاری)
پارامترهای اصلی فناوری،
| نام ماشین | دستگاه برش لیزر فیبر CNC | |
| مدل | FCL3015-2000W | |
| قدرت لیزر | 2000 وات | |
| منبع لیزر | MAX/RAYCUS/IPG | |
| BPP، mm*mrad | 1.27 | |
| طول موج لیزر | 1070 نانومتر | |
|
حداکثر ضخامت برش |
فولاد کربن(O2) | 10-12 میلی متر |
| فولاد ضد زنگ(N2) | 5-6 میلی متر | |
| ورق آلومینیوم | 3-4 میلی متر | |
| ورق برنجی | 2 میلی متر | |
| حداکثر سرعت برش | 60-80 متر در دقیقه (با توجه به مواد) |
| حداکثرشتاب | 1.0 گرم |
| بی ثباتی انرژی | ≤2% |
| فرمت های گرافیکی پشتیبانی شده | CAD،نرم افزار کورل دراو،DXF/DWG/PLT |
| منطقه برش | 3050×1550 |
| حرکت محور X | 3050 |
| حرکت محور Y | 1550 میلی متر |
| حرکت محور Z | 120 میلی متر |
| دقت موقعیت مجدد | ±0.03mm/m |
| دقت موقعیت محور X/Y | ±0.03mm/m |
| حداکثروزن بارگیری میز کار | 500 کیلوگرم |
| قدرت دستگاه | 350V-420V/50Hz |
| وزن دستگاه | 3500 کیلوگرم |
| ابعاد | 4600x2350x1500mm |
اجزای اصلی،
| نام | توضیح مختصر | برند کشور |
| لیزر فیبر | IPG2000W | MAX/RAYCUS/IPG |
| سیستم نوری | RAYCUS/IPG | MAX/RAYCUS/IPG |
| سر برش فوکوس خودکار | سر برش مخصوص فیبر نوری | WSX/Raytools/FSCUT |
| سیستم خنک کننده اختصاصی | سیستم گردش دوگانه، لوله تیتانیوم تبادل حرارت، هشدار بیش از حد دما، حفاظت از جریان | ووهان هانلی / تانگفی |
| سیستم انتقال مکانیکی |
تایوان Hiwin راه آهن با سرعت بالا با دقت بالا قفسه و پینیون YYC تایوان (مارپیچ) |
تایوان هیوین تایوان YYC |
| سیستم کاهش سرعت | شیمپو/آلفا | ژاپن/آلمان |
| شیر متناسب | SMC | ژاپن |
| تاسیسات برقی | اشنایدر/ABB | فرانسه |
| سیستم سنسور ردیابی | القایی خودکار با دقت بالا، دقت 0.1 میلی متر | CYPCUT شانگهای |
| سیستم کامپیوتری | کامپیوتر صنعتی مخصوص لیزر | تایوان Yanxiang |
| واحد X-AXIS SERVO | سروو 1000 وات | یاسکاوا/فوجی، ژاپن |
| واحد سروو Y-AXIS |
سروو 1800 وات |
یاسکاوا/فوجی، ژاپن |
| واحد Z-AXIS SERVO | سروو 400 وات | یاسکاوا/فوجی، ژاپن |
| نرم افزار برش | نرم افزار برش CNC حرفه ای | CYPCUT شانگهای |
| نرم افزار تودرتو | CypNest | FSCUT شانگهای |
| کارت I/O | 32 امتیاز | CYPCUT |
| تنظیم کننده ولتاژ | اختیاری | چین |
| دستگاه برش | دروازه دقیق | سازنده |
| رگولاتور منبع تغذیه | اختیاری |
