جزئیات محصول:
پرداخت:
|
| وضعیت: | جدید | نام محصول: | دستگاه لیزر فیبر برش فلز، دستگاه برش لیزر ورق فلز و لوله |
|---|---|---|---|
| بدنه اصلی: | ورق های فولادی سازه جوش داده شده | کنترل: | سیستم کنترل CNC Cypcut |
| کلمه کلیدی: | برش لیزر ورق فلز، دستگاه برش لیزری | نرم افزار کنترل: | Cypcut، Cypnest |
| منبع لیزر: | IPG، Raycus، Max | حالت خنک کننده: | آب خنک کننده، سیستم خنک کننده و حفاظتی آبی، چیلر آب صنعتی |
| فرمت گرافیکی پشتیبانی می شود: | AI، DXF، PLT، DST، CAD | رنگ: | رنگ استاندارد یا سفارشی |
| کاربرد: | برش لیزری، حکاکی لیزری | عملکرد: | برش مواد فلزی، برش و حکاکی |
| ضخامت برش: | مواد، فولاد کربن 0-12 میلی متر، فولاد ضد زنگ 0-6 میلی متر | منطقه کار: | 1500mmX3000mm / 2000mmX4000mm / 2000mmX6000mm |
| قدرت لیزر: | 1000 وات / 2000 وات / 3000 وات | سیستم رانندگی: | واحدهای سروو Yaskawa.Delta، Fuji.Panasonic |
| رانندگی: | تمام سروو موتور X,Y,Z | منطقه برش: | L3050mm*W1550mm |
| اشکال لوله: | لوله گرد، لوله مربع، لوله بیضوی، لوله ناهمسانگرد | طول لوله برش: | 1000-9000 میلی متر |
| قطر لوله برش: | 20-120 میلی متر | نگهداری: | تشخیص و تشخیص آنلاین از راه دور |
| گواهی: | ISO,SGS,CCC | ضمانتنامه: | 1-2 سال |
| خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور | ||
| برجسته: | دستگاه های برش لیزری ورق cnc PSL,دستگاه های لیزر برش لوله cnc,دستگاه های برش تیوب لیزری cnc |
||

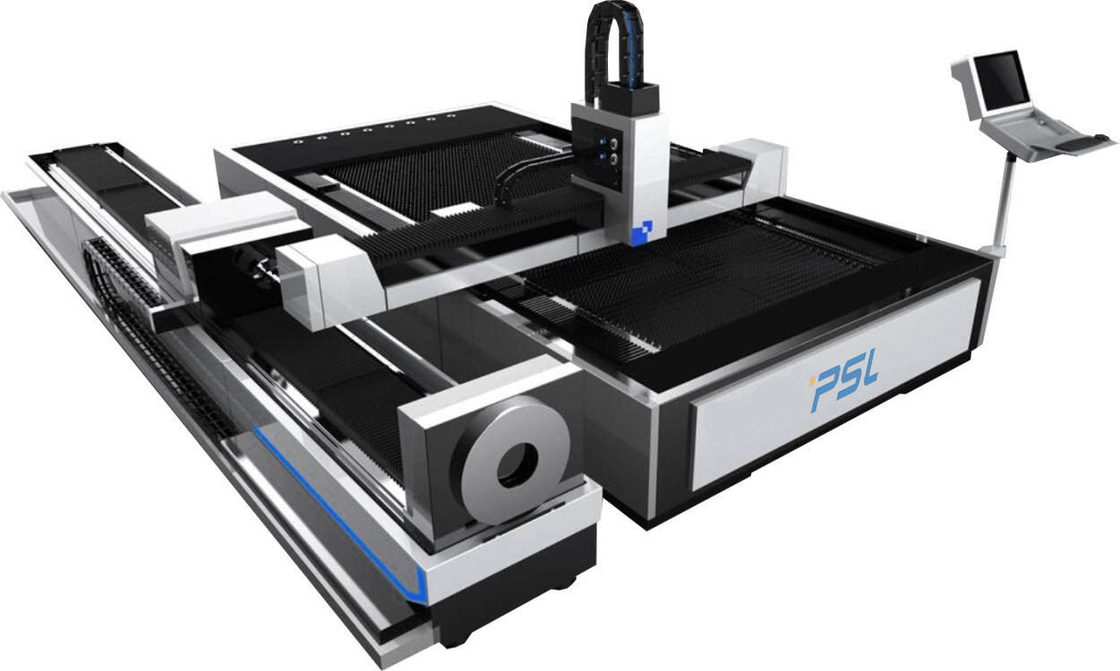

دستگاه برش لیزری یکپارچه صفحه فلزی و لوله CNC دستگاه برش لیزر فیبر تک جدولی CNC
ویژگی فنی اصلی،
صنعت قابل اجرا:
این ماشین به طور گسترده ای در صنایع مختلف مانند دکوراسیون تبلیغاتی، ظروف آشپزخانه، ماشین آلات مهندسی، فولاد و آهن، خودرو، شاسی صفحه فلزی، ساخت لوله های فلزی، ساخت تهویه مطبوع، برش ورق فلز / لوله و غیره استفاده می شود.
مواد قابل اجرا:
صفحات فولاد کربنی و لوله/لوله: 0-12 میلی متر؛
صفحه و لوله/لوله فولاد ضد زنگ: 0-6 میلی متر.
صفحه و لوله / لوله آلومینیومی: 0-4 میلی متر
حرفه ای برای برش ورق فلزی نازک، صفحه/لوله آلیاژ آلومینیوم، ورق/لوله گالوانیزه، صفحه الکترولیتی، فولاد سیلیکون، آلیاژ تیتانیوم، صفحه روی آلومینیوم و سایر فلزات استفاده می شود.
ساختار ماشین،
این دستگاه از تخت، میز کار، تیر، صندلی کشویی، رم، سیستم خنک کننده، سیستم پنوماتیک، سیستم تخلیه سرباره، سیستم حذف گرد و غبار، صفحه پشتیبانی و سایر اجزا تشکیل شده است.
1.1.تخت ماشینی
تخت دستگاه از ساختار جوشکاری یکپارچه، عملیات خاموش کردن پشت با دمای بالا و سپس درمان پیری ارتعاشی استفاده می کند.استحکام خوب و دقت بالایی دارد و می تواند برای مدت طولانی بدون تغییر شکل استفاده شود.
1.2.میز کار ثابت
این دستگاه ساختار دروازه ای، قفسه و پینیون با سرعت بالا تایوان YYC (Herion) دو طرفه و راهنمای خطی، با انتقال پایدار و دقت بالا را اتخاذ می کند.
قاب اصلی میز کار ثابت: کل فرآیند خمش صفحه فوق ضخیم اتخاذ می شود و سپس کل جوش شکل می گیرد تا ظرفیت باربری زیادی داشته باشد.
1.3.دستگاه برش لوله/لوله
چاک اتوماتیک
چاک اتوماتیک پنوماتیک قادر است لوله گرد، لوله مربعی و لوله بیضی شکل را به سرعت ببندد.
فناوری چاک ثبت شده دارای چهار پنجه برای مرکزیت خودکار است که می تواند از لوله گرد، لوله مربع و لوله بیضی شکل پشتیبانی کند. لوله دایره ای و سایر مواد به طور خودکار عملکرد مرکز گیره را اجرا می کنند.
طرح نازک چاک می تواند به راحتی وارد داخل چاک ثابت شود تا برش دم را متوجه شود.
چاک ثابت
چاک ثابت از چهار چنگال برای بستن لوله استفاده می کند و انتهای پنجه مجهز به مکانیزم غلتکی است و می تواند به سرعت گیره و مرکز را بگیرد.
چاک دارای یک درایو موتور سروو و چاک متحرک است، این دو می توانند همزمان بچرخند، که می تواند به چرخش سریع برش لوله بدون اعوجاج لوله دست یابد.
1.4.پرتو متقاطع
تیر متقاطع به طور کلی جوش داده می شود.پس از دو بار خاموش شدن در دمای بالا و پیری ارتعاش، تیر متقاطع با پردازش با دقت بالا، با استحکام خوب، استحکام بالا و عملکرد دینامیکی تشکیل می‌شود.
پرتو متقاطع (محور Y) برای پردازش و برش لوله ها.
1.5.کنترل حرکت محور X، Y، Z
محور X، Y و محور Z از موتور سروو با گشتاور بالا، با دقت بالا، سرعت بالا، گشتاور زیاد، اینرسی زیاد، عملکرد پایدار و بادوام استفاده می کنند.سرعت و شتاب بالای کل دستگاه را تضمین می کند.
1.6.سیستم تخلیه زباله
قسمت پایین تخت مجهز به گاری می باشد که می تواند ضایعات در فرآیند تولید و قطعات کوچک را جمع آوری کند.
1.7.سیستم حذف گرد و غبار
میز کار دستگاه برش لیزر CNC FCL3015 دارای یک سیستم حذف گرد و غبار پارتیشن ویژه است که برای حذف گرد و غبار، گازهای زائد و سایر مواد در فرآیند تولید استفاده می شود تا محیط کار را راحت کند.
اجزای اصلی،
| 1-کنترل کننده |
سیستم کنترل Cypcut -که می تواند چیدمان هوشمند گرافیک را تحقق بخشد، به طور خودکار مسیرهای برش را انتخاب و مطابقت دهد، در زمان پردازش صرفه جویی کند. |
| 2. منبع لیزر |
برند معروف Raycus / Max / IPG لیزر حالت جامد بیش از 50000 ساعت دوام دارد.گزینه های مختلف قدرت 500 وات، 750 وات، 1000 وات، 1500 وات، 2000 وات، 3000 وات و غیره |
| 3. فوکوس خودکار |
خازنی خودکار تنظیم ارتفاع Raytools برش هد برش نقطه کانونی به طور خودکار در فرآیند برش تنظیم می شود تا بهترین اثر برش ورق های فلزی با ضخامت های مختلف به دست آید. |
| 4.سیستم سروو |
درایور و موتور سروو YASKAWA ژاپن -با قدرت قوی و دقت بالا |
| 5. کاهنده |
شیمپو ژاپنی / کاهش دهنده موتور - بهترین مارک کاهنده جهان. برای جایگزینی قفسه و کمربند سنتی استفاده می شود تا دستگاه قوی تر و پایدارتر شود |
| 6. دقت بالا |
برش دقیق -که می تواند به ±0.02mm/300mm برسد
|
| 7. سیستم خنک کننده |
هانلی / تانگفی سیستم گردش دوگانه، لوله تیتانیوم تبادل حرارت، هشدار دمای بیش از حد، حفاظت از جریان، مخزن آب خنک کننده ویژه لیزر فیبر حفاظت از سطح آب |
| 8.تنظیم کننده ولتاژ | اختیاری برای برخی از مناطق با ولتاژ ناپایدار |
پارامترهای اصلی فناوری،
| نام | دستگاه برش فلز ورق و لوله لیزر فیبر | |
| مدل | FCLT3015-2000W | |
| قدرت لیزر | 2000 وات | |
| منبع لیزر | RAYCUS/IPG | |
| BPP، mm*mrad | 1.27 | |
| طول موج لیزر | 1070 نانومتر | |
|
حداکثر ضخامت برش (ورق و لوله) |
فولاد کربن(O2) | 10-12 میلی متر |
| فولاد ضد زنگ(N2) | 5-6 میلی متر | |
| ورق / لوله آلومینیومی | 3-4 میلی متر | |
| ورق/لوله برنجی | 2 میلی متر | |
| حداکثر سرعت برش | 60-80 متر در دقیقه (با توجه به مواد) |
| حداکثرشتاب | 1.0 گرم |
| بی ثباتی انرژی | ≤2% |
| فرمت های گرافیکی پشتیبانی شده | CAD،نرم افزار کورل دراو،DXF/DWG/PLT |
| منطقه برش | 3050×1550 |
| حرکت محور X | 3050 |
| حرکت محور Y | 1550 میلی متر |
| حرکت محور Z | 120 میلی متر |
| دقت موقعیت مجدد | ± 0.03mm/m |
| دقت موقعیت محور X/Y | ± 0.03mm/m |
| حداکثروزن بارگیری میز کار | 500 کیلوگرم |
| قدرت دستگاه | 350V-420V/50Hz |
| وزن دستگاه | 3500 کیلوگرم |
| ابعاد | 4600x2400x1500mm |
