جزئیات محصول:
پرداخت:
|
| نام محصول: | میز تعویض CNC دستگاه برش لیزر ورق فلز فیبر CNC | وضعیت: | جدید |
|---|---|---|---|
| کاربرد: | فرآوری صنعتی ورق فلز، برش لیزری ورق فلز، حکاکی لیزری | کلمه کلیدی: | میز تعویض ورق فلز برش لیزر، میز تعویض دستگاه برش لیزر |
| عملکرد: | برش مواد فلزی، برش و حکاکی | کنترل: | سیستم کنترل CNC CYPCUT |
| فرمت گرافیکی پشتیبانی می شود: | AI، DXF، PLT، DST، CAD | قدرت لیزر: | 2000 وات / 3000 وات / 4000 وات / 6000 وات / 8000 وات / 10000 وات |
| منطقه برش: | میز دوبل تعویض 6000x2000mm | منبع لیزر: | IPG، Raycus، Max |
| رانندگی: | تمام سروو موتورهای X,Y,Z | نرم افزار کنترل: | برش خودکار Cypcut، تودرتو خودکار Cypnest |
| نرم افزار تودرتو: | FSCUT CYPNEST | منطقه کار: | 1500mmx3000mm/2000mmX4000mm/2000mmX6000mm |
| سیستم رانندگی: | سروو رانندگی Yaskawa/Fuji/Delta | برق: | اشنایدر فرانسه، زیمنس یا ABB |
| حالت خنک کننده: | آب خنک کننده، سیستم خنک کننده و حفاظتی آبی، چیلر آب صنعتی | ضخامت برش: | مواد، فولاد کربن 0-25 میلی متر، فولاد ضد زنگ 0-12 میلی متر |
| رنگ: | رنگ قرمز + سفید استاندارد یا سفارشی | نگهداری: | تشخیص و تشخیص آنلاین از راه دور |
| خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور | ضمانتنامه: | 2 سال |
| گواهی: | CE, ISO,SGS,CCC | ||
| برجسته: | دستگاه برش لیزر فیبر 4000 وات,دستگاه برش لیزر فیبر 3000 وات,دستگاه برش لیزر فیبر 6000 وات |
||

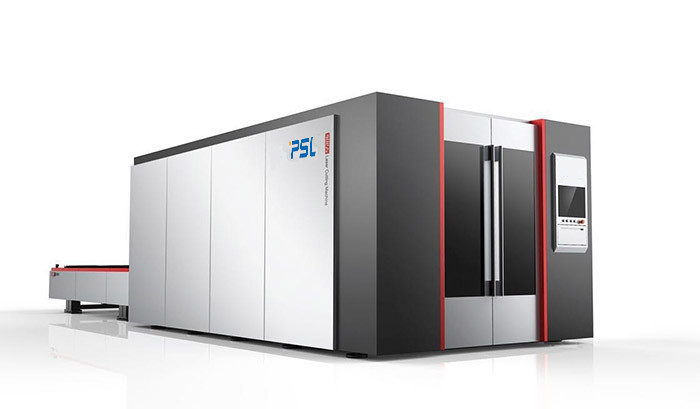

دستگاه برش لیزر فیبر CNC میز دو تعویض بسته 1000W-30000W
معرفی مختصر دستگاه برش لیزر فیبر،
دستگاه برش لیزر فیبر CNC سری GF6020plus محصولی است که توسط شرکت ما مطابق با استانداردهای صادراتی بین المللی ساخته شده است.این سری از محصولات مدل ارجح در صنعت پردازش مواد فلزی است، با توانایی برش قوی، سرعت برش "پرواز"، پایداری فوق العاده بالا، پردازش با کیفیت بالا، هزینه عملیاتی بسیار کم و سازگاری فوق العاده بالا.
این محصول از ساختار دو درایو دروازه ای استفاده می کند که دارای ویژگی های ساختار پایدار، استحکام خوب و سرعت بالا است.سرعت موقعیت یابی تک محورهای X و Y می تواند به بیش از 100 متر در دقیقه برسد.در عین حال، شتاب دوگانه باعث می شود حداکثر شتاب تک محورهای X و Y به 1.2G برسد.
بستر محصول یک ساختار جوش داده شده یکپارچه است که چندین بار تحت درمان پیری قرار گرفته است و دارای مزایای پاسخ دینامیکی خوب است.از نظر انتقال، مجهز به مکانیزم های انتقال با دقت و کارآمد مانند ریل راهنمای خطی با دقت بالا، کاهنده با دقت بالا و بخش جدایی ناپذیر دنده، قفسه سنگ زنی و غیره است، با استحکام خوب و دقت بالا، به طوری که اطمینان از عملکرد طولانی مدت با دقت بالا تجهیزات.
این محصول از لیزر فیبر خود توسعه یافته استفاده می کند و دارای توانایی برش و کارایی قوی است.این یک دستگاه برش لیزر فیبر با تکنولوژی بالا است که برش لیزری، ماشین آلات دقیق، فناوری کنترل عددی و سایر فن آوری های پیشرفته را یکپارچه می کند.
صنایع کاربردی
دستگاه برش لیزر فیبربه طور گسترده در ساخت حروف فلزی، ظروف آشپزخانه، نامه های تبلیغاتی، پردازش ورق فلز، قطعات و قطعات فلزی، آهن آلات، شاسی، پردازش قفسه و کابینت، صنایع دستی فلزی، ظروف هنری فلزی، برش پانل آسانسور، سخت افزار، قطعات خودرو، قطعات الکترونیکی استفاده می شود. ، پلاک و غیره ...
مواد قابل اجرا
تجهیزات برش لیزر فیبربرای برش فلز با ورق فولادی ضد زنگ، ورق فولادی ملایم/کربن، ورق فولادی آلیاژی، ورق فولادی فنری، ورق گالوانیزه مناسب است.،صفحه آلومینیومی،ورق مس/برزن، ورق طلا، ورق نقره، ورق تیتانیوم، ورق فلزی/صفحه و غیره...
عملکرد ویژه دستگاه برش لیزر فیبر نوری،
1. حرکت جهشی
حرکت Leapfrog راندمان برش را بهبود می بخشد
2. ارتفاع پاسخ سریع به دنبال
سیستم بسیار حساس زیر تضمین می کند که نازل با مواد پردازش در فرآیند برش با سرعت بالا تماس نخواهد گرفت.
3. تنظیم شیب قدرت لیزر پاسخ با سرعت بالا
از کیفیت برش گوشه ها و گوشه های تیز اطمینان حاصل کنید
4. حفاری تنظیم شیب
عملکرد تنظیم شیب حفاری لیزری را می توان برای بهبود کیفیت حفاری تنظیم کرد
5. برش از دست رفته
اپراتور مجاز است در زمان یافتن برش مفقود برای اطمینان از یکپارچگی قطعه کار، به موقع بازگردد
6. ماشینکاری در هر موقعیتی
شروع ماشینکاری به عقب در هر موقعیتی در نقشه ماشینکاری مجاز است
7. ادامه نقطه شکست
امکان از سرگیری سریع پردازش از محل قطع شده در صورت قطع یا توقف تصادفی پردازش
8. جبران خسارت درون یابی
درون یابی خطی / دایره ای و عملکرد جبران شکاف برای اطمینان از نرخ محصول نهایی قطعه کار برش
9. حفاری پروازی
در فرآیند برش صفحات نازک، مکث وجود ندارد، که به طور قابل توجهی کارایی برش را بهبود می بخشد.
10. مارک لیزر جامد
روی صفحه برش، علائم را می توان پس از برش علامت گذاری کرد، که برای مدیریت تولید راحت است
11. جستجوی خودکار لبه / تشخیص لبه
این می تواند به طور خودکار زاویه موجود بین صفحه و مختصات ماشین ابزار را محاسبه کند و صفحه را در سیستم مختصات چرخان پردازش کند و روند سنتی کالیبراسیون صفحه را حذف کند.سر برش را می توان در موقعیت لبه مناسب صفحه قرار داد و موقعیت و جهت آن را می توان به طور خودکار تشخیص داد تا اپراتور بتواند به طور خودکار مطابق با صفحه تنظیم شود.
12. نمایش گرافیکی قدرتمند / ویرایش
نظارت آنلاین مسیر برش می‌تواند گرافیک‌های ماشینکاری ساده را ترسیم کند و تغییرات ساده‌ای روی گرافیک ایجاد کند
پارامترهای اصلی فناوری،
| نام ماشین | دستگاه برش لیزر فیبر CNC میز تعویض | |
| مدل | GF6020-6000W | |
| قدرت لیزر | 6000 وات | |
| منبع لیزر | MAX/RAYCUS/IPG | |
| طول موج لیزر | 1070 نانومتر | |
|
حداکثر ضخامت برش |
فولاد کربن(O2) | 22-25 میلی متر |
| فولاد ضد زنگ(N2) | 12-15 میلی متر | |
| ورق آلومینیوم | 8-10 میلی متر | |
| ورق برنجی | 6 میلی متر | |
| حداکثر سرعت برش | 100-140 متر در دقیقه (با توجه به مواد) |
| حداکثرشتاب | 1.2G |
| بی ثباتی انرژی | ≤2% |
| فرمت های گرافیکی پشتیبانی شده | CAD،نرم افزار کورل دراو،DXF/DWG/PLT |
| منطقه برش | 6000×2000 |
| حرکت محور X | 6000 |
| حرکت محور Y | 2000 میلی متر |
| حرکت محور Z | 250 میلی متر |
| دقت موقعیت مجدد | ± 0.03mm/m |
| دقت موقعیت محور X/Y | ± 0.03mm/m |
| حداکثروزن بارگیری میز کار | 2500 کیلوگرم |
| قدرت دستگاه | 350V-420V/50Hz |
| وزن دستگاه | 11500 کیلوگرم |
| ابعاد | 14600x3550x2600mm |
اجزای اصلی،
| نام | توضیح مختصر | برند کشور |
| لیزر فیبر | IPG2000W | MAX/RAYCUS/IPG |
| سیستم نوری | RAYCUS/IPG | MAX/RAYCUS/IPG |
| سر برش فوکوس خودکار | سر برش مخصوص فیبر نوری | WSX/Raytools/Precitec |
| سیستم خنک کننده اختصاصی | سیستم گردش دوگانه، لوله تیتانیوم تبادل حرارت، هشدار بیش از حد دما، حفاظت از جریان | ووهان هانلی / تانگفی |
| سیستم انتقال مکانیکی |
تایوان Hiwin راه آهن با سرعت بالا با دقت بالا قفسه و پینیون YYC تایوان (مارپیچ) |
تایوان هیوین تایوان YYC |
| سیستم کاهش سرعت | INOWELLE-FIEDLER/آلفا | آلمان |
| شیر متناسب | SMC | ژاپن |
| تاسیسات برقی | اشنایدر/ABB | فرانسه |
| سیستم سنسور ردیابی | القایی خودکار با دقت بالا، دقت 0.1 میلی متر | CYPCUT شانگهای |
| سیستم کامپیوتری | کامپیوتر صنعتی مخصوص لیزر | تایوان Yanxiang |
| X-AXIS | واحد SERVO |
یاسکاوا/فوجی، ژاپن دلتا، تایوان |
| Y-AXIS |
واحد SERVO |
یاسکاوا/فوجی، ژاپن دلتا، تایوان |
| Z-AXIS | واحد SERVO |
یاسکاوا/فوجی، ژاپن دلتا، تایوان |
| نرم افزار برش | نرم افزار برش CNC حرفه ای | CYPCUT شانگهای |
| نرم افزار تودرتو | CypNest | FSCUT شانگهای |
| کارت I/O | 32 امتیاز | CYPCUT |
| تنظیم کننده ولتاژ | اختیاری | چین |
| دستگاه برش |
دروازه دقیق جدول معاوضه |
سازنده |
| رگولاتور منبع تغذیه | سازنده |
