جزئیات محصول:
پرداخت:
|
| وضعیت: | جدید | نام: | دستگاه نورد ورق هیدرولیک CNC |
|---|---|---|---|
| تایپ کنید: | W11S-16x2500، دستگاه نورد هیدرولیک NC | اتوماسیون: | اتوماتیک، دستی |
| مواد / فلز پردازش شده: | فولاد کربن، فولاد ضد زنگ، آلومینیوم | ماشین تایپ: | دستگاه خم کن رول |
| خدمات اضافی: | ماشینکاری، شکل دهی انتهایی، | کاربرد: | نورد صفحه ضد زنگ، خم شدن صفحه فولاد کربنی |
| ماده خام: | ورق / ورق نورد، میله فولادی | قدرت: | هیدرولیک، برق |
| حداکثر ضخامت قبل از خم شدن: | 13 میلی متر | Max. حداکثر Normal bending thickness ضخامت خمش معمولی: | 16 میلی متر |
| حداکثر طول نورد: | 2500 میلی متر | ولتاژ: | 220 ولت / 380 ولت / 415 ولت / 440 ولت / سفارشی، 380 ولت / 50 هرتز / 3 فاز 220 ولت / 60 هرتز / 3 فاز |
| رنگ: | سفارشی، آبی / OEM | وزن: | 3600 کیلوگرم |
| خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی فنی ویدئویی، پشتیبانی آنلاین | ضمانتنامه: | 1 سال |
| برجسته: | دستگاه های نورد ورق هیدرولیک PSL,دستگاه های نورد ورق cnc PSL,دستگاه های خم کن ورق غلتکی PSL |
||

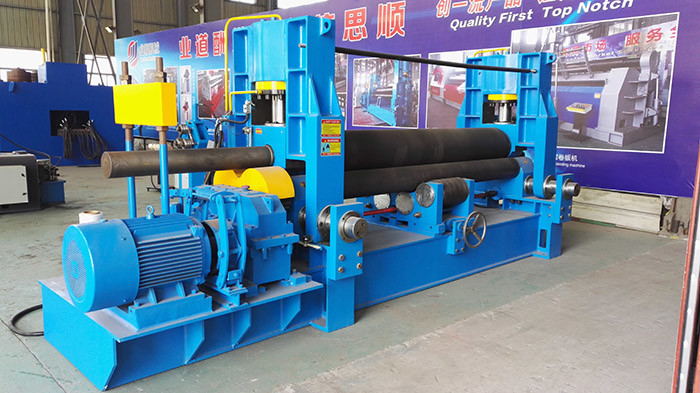

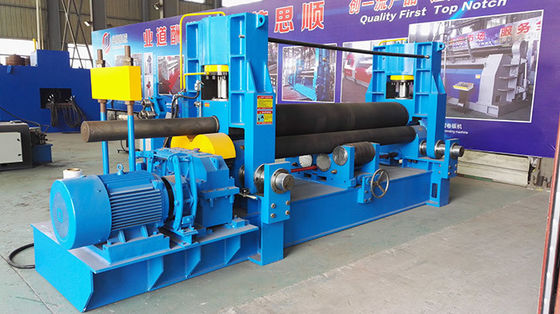

دستگاه نورد خم کن ورق فلزی یونیورسال CNC هیدرولیک 3 غلتکی بالا
توضیحات این دستگاه نورد صفحه،
این دستگاه نوعی دستگاه ورق 3 غلتکی هیدرولیک است که برای چرخاندن صفحه به شکل گرد می باشد.
پیش از خم شدن حرکت افقی غلتک بالایی.
یک جابجایی نسبی نسبت به غلتک های پایین وجود دارد.موتور و کاهنده هنگام گرد کردن، دو غلتک پایینی را به حرکت در می آورند.با توجه به ارتفاع غلتک های پایینی ثابت است، بنابراین تغذیه و کارکرد آن راحت است.
قفسه سرنگونی از نوع هیدرولیک است.
ساختار و قطعات اصلی،
این تجهیزات از قاب کار، دستگاه رول بالایی، دستگاه محرک اصلی، دستگاه رول پایین، دستگاه رول جانبی، دستگاه واژگونی، سیستم هیدرولیک (قطعات)، سیستم برق (قطعات) و دستگاه روانکاری تشکیل شده است.
دستگاه رول بالایی:
درایو چرخ دنده غلتکی از قسمت اصلی برای چرخش، انتهای تکیه گاه بلبرینگ SP-1، سمت درایو از طریق کلید تخت، از چرخ دنده اصلی خارج شده و دستگاه را برای انتقال گشتاور وصل کنید، سمت نوک با محافظ فولادی .جنس غلتک بالا 42 CrMo است، سخت شدن حرارت HB220-300 است.
دستگاه درایو اصلی:
توسط موتور هیدرولیک، دنده کاهش سه سرعت، گشتاور انتقال به غلتک بالا.این دستگاه شامل موتور و جعبه دنده کاهش سرعت می باشد.منبع تغذیه مطابق با نیاز مشتری است
دستگاه رول پایین:
تکیه گاه های غلتکی پایین در زیر بلبرینگ، محفظه های یاتاقان در دو طرف قفسه در داخل مسیر نصب شده است، پایین پیستون و سیلندر متصل شده اند.یاتاقان در مایع تحت فشار می تواند در امتداد ریل بالا و پایین شود، با توجه به اندازه میله رانش، صفحه فولادی تحت نیروی گیره غلتکی مورد نیاز دریچه کنترل فشار سیستم هیدرولیک تنظیم می شود.اضافه کردن غلتک های پایین پایین می تواند تنظیم رول کند، دقت محصول را تحت همان مواد مشابه فولاد آلیاژی با کیفیت رول 45# بهبود بخشد، سخت شدن عملیات حرارتی HB220-300 است.
دستگاه غلتک جانبی:
طرف غلتک در پایه یاتاقان شعاعی، یاتاقان در دو طرف قفسه نصب شده در داخل مسیر، پایین پیستون و سیلندر روغن متصل است.یاتاقان در مایع تحت فشار، می تواند در امتداد ریل به بالا و پایین خم شود، اندازه میله پیستون نیروی رانش با توجه به نیاز صفحه فولادی توسط شیر کنترل فشار سیستم هیدرولیک تنظیم می شود.فولاد آلیاژی با کیفیت رول جانبی، سخت شدن عملیات حرارتی HB220-280 است.
دستگاه واژگونی:
واژگونی دستگاه از طریق سیلندر روغن، لولاهای پاره شده و رانندگی واژگون شده بر روی یک هواپیمای غلتکی واژگون شده به منظور حذف محصولات.
داده های تکنیکی،
| حداکثر عرض تخته رول | W11S-16x2500 |
| طول رول های کار | 2500 میلی متر |
| حداکثر ضخامت صفحه |
16 میلی متر (محدودیت تسلیم صفحه فولادی 245 مگاپاسکال) 12 میلی متر (صفحه فولادی ضد زنگ) |
| حداکثرضخامت پیش خم شدن |
12 میلی متر (محدودیت تسلیم ورق فولادی 245 مگاپاسکال) 10 میلی متر (صفحه فولادی ضد زنگ) |
| قطر رول بالا | Φ300mm |
| قطر رول پایین | Φ165mm |
| فاصله بین دو رول پایین | 270 میلی متر |
| سرعت رانندگی | 4.5 متر در دقیقه |
| موتور اصلی | 15 کیلو وات |
| موتور هیدرولیک | 5.5 کیلو وات |
| حرکت موتور | 1.5 کیلو وات |
| ابعاد | 5000*1550*1750 میلی متر |
| وزن | 9000 کیلوگرم |
| PLC | امرون |
| سیستم هیدرولیک | یوکن، ژاپن |
| عناصر الکتریکی | زیمنس، آلمان/ اشنایدر، فرانسه |
اجزای تفصیلی:
1. قدرت اصلی: زیمنس الکتریکال
2. عناصر الکترونیکی اصلی: زیمنس آلمان یا اشنایدر فرانسه.
3. Axletree: بلبرینگ دو ردیفه خود تراز
4. موتور اصلی: زیمنس ساخت چین
5. کنترل کننده منطقی قابل برنامه ریزی PLC:OMRON، ژاپن
6. شیرهای هیدرولیک: YUKEN، تایوان
7. پمپ دنده: ساخته شده در چین تایوان.
8. غلتک کار: مواد غلتک کار با فولاد آلیاژی 42CrMo.
9. سیستم نمایش دیجیتال:دلتاصفحه لمسی
10 مبدل: OMRON، ساخت ژاپن
11. سیستم روانکاری خودکار: مشترک چین و ژاپن، که دارای هشدار بلوک است
ویژگی های اصلی
مشخصات سری W11S،
|
مشخص شکل گیری |
در رول سهولت فشار دادن مطمئن |
حداکثر imum t کسالت |
بو ard incr سهولت م) |
را رول دیا متر م) |
سازمان ملل متحد der را رول دیا متر م) |
فاصله مرکز (Mm) |
موتور (کیلووات) | |||
|
اینطور تمام کن ng م) |
CE ntral م) |
دری ving |
استفاده از روغن |
مو استفاده از صفرا |
||||||
| W11S -15*2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -14*2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -13*3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -16*2500 | 100 | 13 | 16 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -16*3000 | 100 | 11 | 16 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -20*2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -18*3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -22*2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S -20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -33*2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 11 | 4 | |
| W11S -30*3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 11 | 4 | |
| W11S -28*3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 11 | 4 | |
| W11S -25*4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 11 | 4 | |
| W11S -36*2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -32*3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -28*3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -26*4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -40*2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -35*3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -32*3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -30*4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -43*2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -38*3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -36*3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -32*4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | 55 | 22 | 7.5 | |
