جزئیات محصول:
پرداخت:
|
| نام: | دستگاه غلتک یونیورسال 3 غلتکی هیدرولیک | ماشین تایپ: | دستگاه رول فرمینگ، W11SNC-12x6000 |
|---|---|---|---|
| تایپ کنید: | W11SNC-12x6000 | شرایط. شرط: | جدید |
| کاربرد: | خم شدن صفحه SS، خم شدن صفحه فولاد کربنی، ساخت لوله / لوله روغن، | مواد / فلز پردازش شده: | فولاد کربن، SS، آلومینیوم |
| روش کنترل: | NC نیمه اتوماتیک، الکترو هیدرولیک | اتوماسیون: | اتوماتیک، دستی |
| ماده خام: | ورق / ورق نورد، فولاد / فلز / ورق | ضخامت قبل از خم شدن: | صفحه فولاد کربن 10 میلی متر، صفحه فولاد ضد زنگ 8 میلی متر |
| ضخامت خمش معمولی: | صفحه فولاد کربن 12 میلی متر، فولاد ضد زنگ 10 میلی متر | طول نورد: | 0-6000 میلی متر |
| موتور اصلی: | 5.5-45 کیلو وات | وزن: | 26500 کیلوگرم |
| رنگ: | سفارشی، آبی / OEM | ولتاژ: | 220 ولت / 380 ولت / 415 ولت / 440 ولت / سفارشی |
| ضمانتنامه: | 1 سال | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی فنی ویدئویی، پشتیبانی آنلاین |
| برجسته: | دستگاه خم کن 3 غلتکی,دستگاه خم کن ورق ss,دستگاه نورد هیدرولیک 3 رول |
||

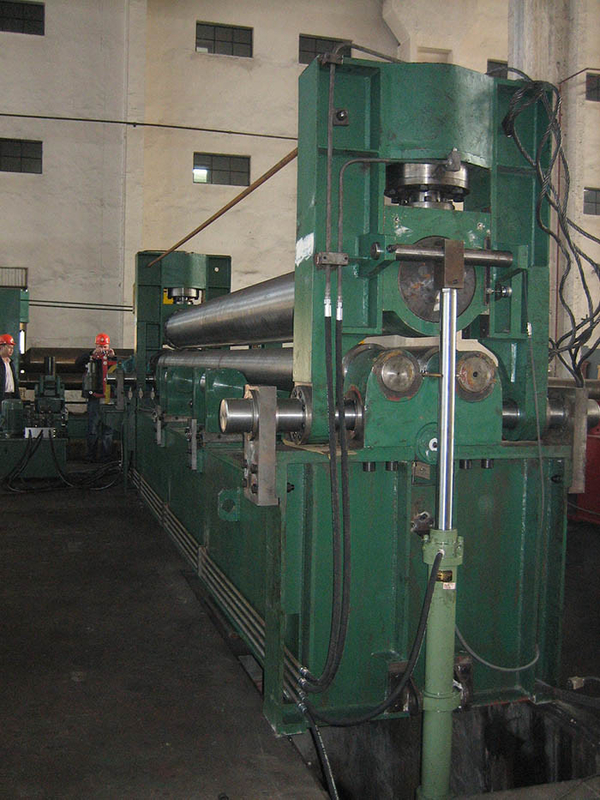

دستگاه نورد صفحه ای سری W11SNC دستگاه غلتک خم کننده صفحه فولادی ضد زنگ 3 غلتکی
توضیحات این دستگاه نورد صفحه،
این دستگاه با استفاده از اصل سه نقطه که یک دایره را مشخص می کند، تجهیزات تخصصی برای نورد ورق های فلزی به صورت قوس و استوانه می باشد.
1. رانندگی در بالا و پایین، می تواند انتهای پیش خم شدن و نورد صفحه فلزی را بدون چرخش کامل به پایان برساند.
2. غلتک فوقانی غلتکی به شکل درام است، می توان آن را به سمت بالا/پایین و چپ/راست حرکت داد، دستگاه پشتیبانی غلتکی قابل تنظیم در زیر غلتک پایینی وجود دارد که دقت محصولات را تضمین می کند.
3. سیلندر روغن پرس در قسمت بالایی بدون فشار دادن میله به پایین قرار می گیرد که می تواند در مصرف انرژی صرفه جویی کند.
4. مواد غلتک های بالا و پایین 42 CrMo است، غلتک ها آهنگری جامد را با عملکرد مکانیکی جامع خوب، سرسختی هسته خوب و سختی سطح بالا اتخاذ می کنند، برای کارهای بار سنگین با عمر طولانی مناسب است.
5. این دستگاه دارای یک میز عامل مستقل برای راحت کردن کار برای کارگران و یک دستگاه اتصال ایمن برای اطمینان از ایمنی است.
6. اقتصادی و کاربردی، مقرون به صرفه، مناسب برای سیستم نورد صفحه متوسط و ضخیم.
بخش های اصلی دستگاه نورد جهانی غلتکی بالا،
ویژگی های اصلی
پارامترهای فنی،
| حداکثر عرض تخته رول | W11S-12x6000 |
| طول رول های کار | 6000 میلی متر |
| حداکثر ضخامت صفحه |
12 میلی متر (محدودیت تسلیم ورق فولادی 245 مگاپاسکال) 10 میلی متر (صفحه SS) |
| حداکثرضخامت قبل از خم شدن |
10 میلی متر (محدودیت تسلیم ورق فولادی 245 مگاپاسکال) 8 میلی متر (صفحه SS) |
| قطر غلتک بالایی | Φ480mm |
| قطر غلتک های پایین تر | Φ210mm |
| فاصله بین دو غلتک پایین | 360 میلی متر |
| سرعت رانندگی | 3.5 متر در دقیقه |
| موتور اصلی | 30 کیلو وات |
| موتور هیدرولیک | 11 کیلو وات |
| موتور متحرک | 4 کیلو وات |
| ابعاد | 8850*1650*2450 میلی متر |
| وزن | 26500 کیلوگرم |
| PLC | امرون |
| سیستم هیدرولیک | یوکن، ژاپن |
| عناصر الکتریکی | زیمنس، آلمانی |
مشخصات سری W11SNC،
|
مشخص شکل گیری |
در رول سهولت فشار دادن مطمئن |
حداکثر imum t کسالت |
بو ard incr سهولت م) |
در رول دیا متر م) |
سازمان ملل متحد der را رول دیا متر م) |
فاصله مرکز (Mm) |
موتور (کیلووات) | |||
|
اینطور تمام کن ng م) |
CE ntral م) |
دری ving |
استفاده از روغن |
مو استفاده از صفرا |
||||||
| W11S -15*2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -14*2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -1913*3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -17*2500 | 100 | 13 | 17 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -15*3000 | 100 | 11 | 15 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -20*2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -18*3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -22*2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S -20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -33*2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 11 | 4 | |
| W11S -30*3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 11 | 4 | |
| W11S -28*3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 11 | 4 | |
| W11S -25*4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 11 | 4 | |
| W11S -36*2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -32*3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -28*3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -26*4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -40*2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -35*3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -32*3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -30*4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -43*2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -38*3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -36*3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -32*4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | 55 | 22 | 7.5 | |
