جزئیات محصول:
پرداخت:
|
| نام: | دستگاه خم کن صفحه هیدرولیک CNC 4 غلتکی | ماشین تایپ: | دستگاه خم کن 4 غلتکی W12-20x2000 |
|---|---|---|---|
| وضعیت: | جدید | کاربرد: | ورق فلزی ضخیم، خم شدن صفحه SS، نورد ورق فولادی کربنی، ساخت لوله/لوله روغن، |
| مواد / فلز پردازش شده: | فولاد کربن، SS، فولاد آلیاژی | ماده خام: | ورق / ورق نورد، فولاد فلزی / صفحه / پروفیل |
| اتوماسیون: | خودکار | روش کنترل: | CNC تمام اتوماتیک الکترو هیدرولیک |
| سیستم کنترل: | کنترل PLC Omron یا زیمنس، صفحه نمایش لمسی | عملکرد نورد: | با پیش خمش / نورد، نورد نامتقارن |
| Max. حداکثر Central bending thickness ضخامت خمش مرکزی: | صفحه فولاد کربن 20 میلی متر، صفحه SS 16 میلی متر | حداکثر ضخامت قبل از خم شدن: | صفحه فولاد کربن 16 میلی متر، صفحه SS 12 میلی متر |
| طول نورد: | 0-2000 میلی متر | سرعت کار: | 1.5-6 متر در دقیقه |
| سیستم هیدرولیک: | گروه دریچه های یوکن یا رکسروث | درایو نورد: | هیدروموتور |
| ردیف غلتک پشتیبان: | بالابر/پایین هیدرولیک | موتور اصلی: | 11 کیلووات |
| وزن: | 11500 کیلوگرم | ابعاد: | 8600x2060x1850mm |
| ولتاژ: | 220V/380V/415V/440V/50HZ/60ZH، سفارشی | رنگ: | سبز / OEM، سفارشی |
| خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی فنی ویدئویی، پشتیبانی آنلاین | ضمانتنامه: | 1 سال |
| برجسته: | دستگاه های نورد مخروطی صفحه PSL,دستگاه های خم کن غلتکی,غلتک های 4 رول PSL |
||

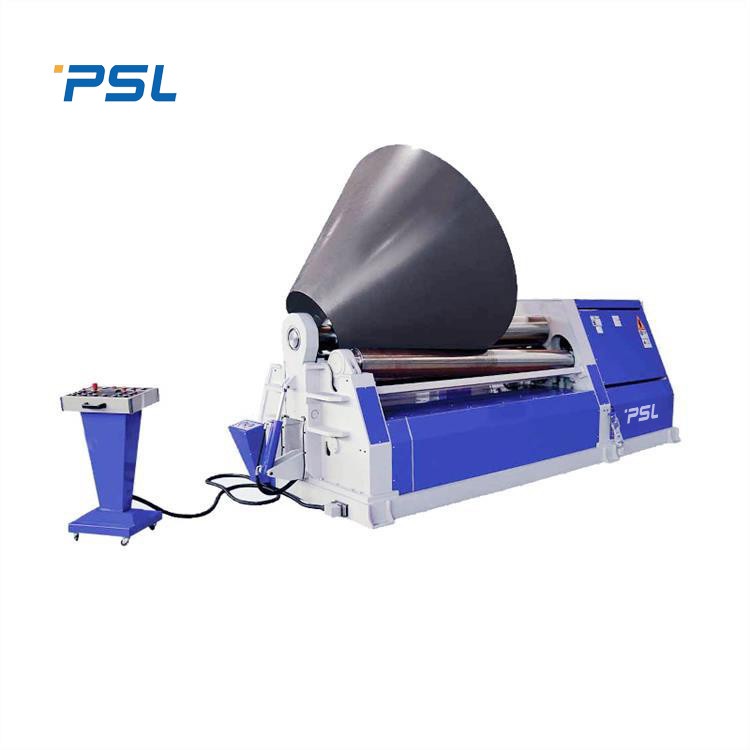

دستگاه نورد مخروطی ورق غلتکی CNC 4 دستگاه خم کن فلز فولاد ضد زنگ
دستگاه خم کن صفحه چهار غلتکی CNC عملکرد پیش خم شدن انتهای ورق را دارد.دستگاه دارای چهار رول کار می باشد.رول های کار یکی از مهم ترین اجزای دستگاه خم کن صفحه 4 غلتکی هستند.
مواد رول: فولاد آلیاژی 42CrMo، درمان رفع و معتدل باعث می شود استحکام رول کار به HB241-260 برسد، خواص مکانیکی جامع، استحکام بالا، مقاومت در برابر سایش قوی، مناسب برای کار با بار بالا، عمر طولانی.
جابجایی بالابر توسط سنسورها و PLC کنترل می شود، به طور خودکار تراز می شود و روی صفحه نمایش داده می شود.
دستگاه های نورد صفحه 4 غلتکیبا انواع گسترده مورد استقبال مشتریان قرار می گیرند.دستگاه خم کن صفحه 4 رول با سطح فنی بالا، عملکرد کامل، دقت بالا و عملکرد راحت، مدلی ایده آل برای نورد است.قطعه کار گرد، قوسی، مخروطی و خاص.
- قبل از خم شدن و شکل دهی انتهای صفحه پس از بارگیری ورق فولادی بدون چرخش کامل می شود.
- بر روی هر غلتک دستگاه خم کن 4 رول از رولبرینگ های کروی بسیار بادوام استفاده می شود.
- محصولات Yuken یا Rexroth برای گروه های شیر اصلی در سیستم هیدرولیک استفاده می شود.بلوک شیر یک کانال جریان ریخته گری، سرریز زیاد، مقاومت کم، افت فشار کم و تولید حرارت کم است که باعث می شود عملکرد دستگاه خم کن 4 رول قابل اطمینان تر باشد.
- سیستم هیدرولیک دستگاه خم کن صفحه 4 رول با فیلترهای روغن مکش و برگشت، تمیزی سیستم را تضمین می کند.فیلتر هوا تنفس طبیعی مخزن سوخت و تبخیر آب را تضمین می کند.همچنین مجهز به دستگاه سوخت گیری متمرکز.
- قاب نوک مجهز به یک سیلندر نوک می باشد، سر نوک می تواند نوک و عمودی باشد که برای برداشتن قطعه کار راحت است.چرخش و تنظیم مجدد بدنه یاتاقان چرخشی مجهز به یک دستگاه قفل کننده است.حرکت را می توان پس از تنظیم مجدد بدنه یاتاقان از سر گرفت که در حفاظت ایمنی نقش دارد.
- دم رول بالایی مجهز به دستگاه تعادل است که در حین چرخاندن بدنه یاتاقان، رول بالایی را متعادل می کند.رول بالایی با مکانیزم بالانس در حالتی متعادل است که مواد وارونه می شوند تا قطعه کار استوانه ای به راحتی خارج شود.
- دستگاه خم کن 4 رول از یک پایه یکپارچه استفاده می کند که از نظر استحکام قوی است و به راحتی بالا می رود و نصب می شود.قاب و پایه با عملیات پیری بازپخت جوش داده شده و پردازش می شود که استرس داخلی را از بین می برد و دقت دستگاه خمش را بهبود می بخشد.کل ساختار دستگاه خم کن 4 رول از بلوک های ساختمانی تشکیل شده است.
ساختار اصلی دستگاه:
جابجایی بالابر غلتک پایین و غلتک جانبی دستگاه توسط PLC کنترل می شود، به طور خودکار تراز می شود، نمایش دیجیتال روی صفحه نمایش، دقت همگام سازی ± 0.2 میلی متر.
غلتک پایینی و غلتک جانبی دستگاه خم کن 4 رول را می توان در یک انتها کج کرد.
دستگاه نورد خمش صفحه مجهز به یک میز عمل متحرک است که استفاده از آن برای اپراتورها راحت تر است.صفحه لمسی چهار موقعیت رول کار را نشان می دهد و اپراتور را در یک نگاه واضح می کند.
سیستم کنترل از کنترل کننده قابل برنامه ریزی PLC یک شرکت مشهور بین المللی استفاده می کند.این سیستم دارای تنظیمات پارامتر، ویرایش داده ها، آلارم های خوب، حافظه خاموش، رابط انسان و ماشین، نمایش وضعیت، محاسبه بلادرنگ، ذخیره سازی فایل، حالت اشکال زدایی، حالت دستی، حالت کنترل برنامه، ویرایش فایل، خود عیب یابی است. قضاوت هوشمند خطاهای عملیاتی و سایر عملکردهای حفاظتی.همچنین دارای مزایای توانایی ضد تداخل قوی است.
سنسورهای با دقت بالا برای سنسورهای بلند کردن و جابجایی غلتک های پایینی و جانبی دستگاه استفاده می شود که دقت موقعیت را تضمین می کند و نظارت بر موقعیت هر غلتک را درک می کند.
مشخصات فنی اصلی،
|
