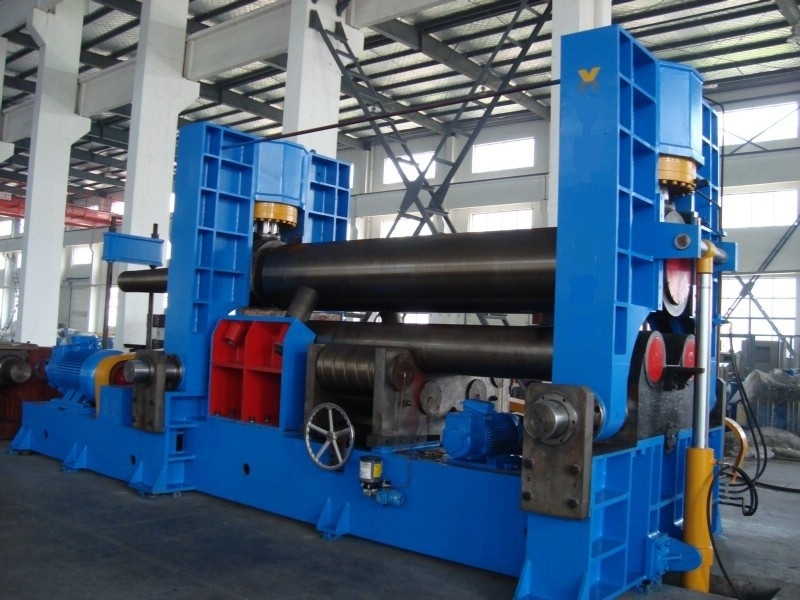

دستگاه نورد صفحه 3 غلتکی هیدرولیک یونیورسال CNC
توضیحات این دستگاه نورد صفحه،
این دستگاه نوعی دستگاه خم کن هیدرولیک 3 غلتکی است که برای چرخاندن صفحه به شکل استوانه می باشد.قبل از خم شدن با حرکت افقی غلتک بالایی.یک جابجایی نسبی نسبت به غلتک های پایین وجود دارد.موتور و کاهنده هنگام گرد کردن دو غلتک پایینی را به حرکت در می آورند.با توجه به ارتفاع غلتک های پایینی ثابت است، بنابراین تغذیه و کارکرد آن راحت است.قفسه سرنگونی از نوع هیدرولیک است.
داده های تکنیکی،
| حداکثر عرض تخته رول | W11S-25x3000 |
| طول رول های کار | 3000 میلی متر |
| حداکثر ضخامت صفحه |
25 میلی متر (محدودیت تسلیم صفحه فولادی 245 مگاپاسکال) 20 میلی متر (صفحه فولادی ضد زنگ) |
| حداکثرضخامت پیش خم شدن |
20 میلی متر (محدودیت تسلیم ورق فولادی 245 مگاپاسکال) 16 میلی متر (صفحه فولادی ضد زنگ) |
| قطر رول بالا | Φ410mm |
| قطر رول پایین | Φ235mm |
| فاصله بین دو رول پایین | 380 میلی متر |
| سرعت رانندگی | 4.5 متر در دقیقه |
| موتور اصلی | 30 کیلو وات |
| موتور هیدرولیک | 11 کیلو وات |
| حرکت موتور | 4 کیلو وات |
| ابعاد | 5850*1950*2150mm |
| وزن | 16500 کیلوگرم |
| PLC | امرون |
| سیستم هیدرولیک | یوکن، ژاپن |
| عناصر الکتریکی | زیمنس، آلمانی |
توابع ازرول بالا دستگاه نورد یونیورسال
ویژگی های اصلی
مشخصات سری W11S،
|
مشخص شکل گیری |
در رول سهولت فشار دادن مطمئن |
حداکثر imum t کسالت |
بو ard incr سهولت م) |
را رول دیا متر م) |
سازمان ملل متحد der را رول دیا متر م) |
فاصله مرکز (Mm) |
موتور (کیلووات) | |||
|
اینطور تمام کن ng م) |
CE ntral م) |
دری ving |
استفاده از روغن |
مو استفاده از صفرا |
||||||
| W11S -15*2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -14*2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -1913*3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S -17*2500 | 100 | 13 | 17 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -15*3000 | 100 | 11 | 15 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S -20*2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -18*3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S -22*2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S -20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -20*3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -18*3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 | |
| W11S -24*2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -22*3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -20*3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 | |
| W11S -30*2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27*3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25*3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -33*2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 11 | 4 | |
| W11S -30*3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 11 | 4 | |
| W11S -28*3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 11 | 4 | |
| W11S -25*4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 11 | 4 | |
| W11S -36*2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -32*3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -28*3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -26*4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -40*2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -35*3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -32*3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -30*4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -43*2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -38*3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -36*3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 | |
| W11S -32*4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | 55 | 22 | 7.5 | |
