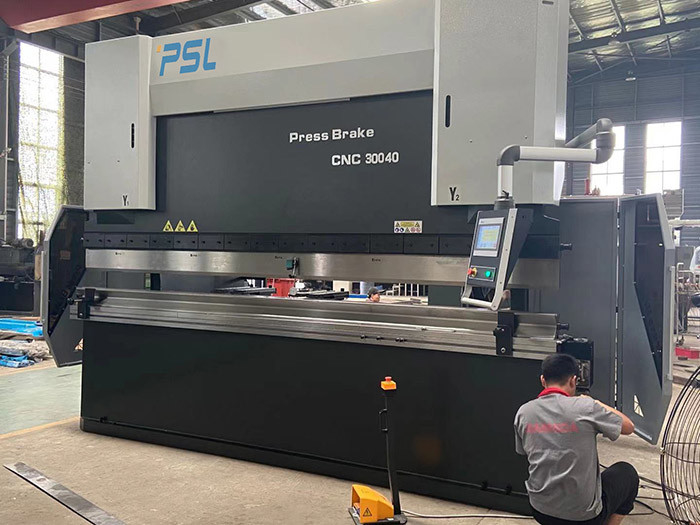

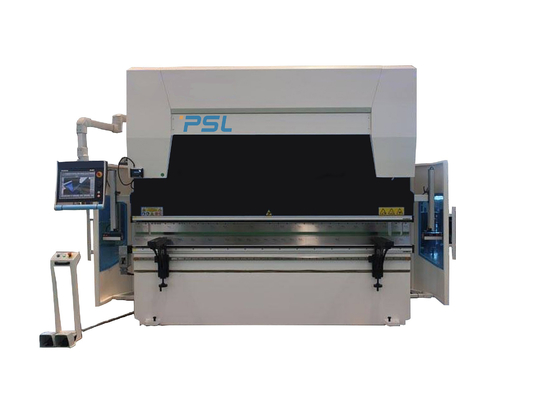

سنکرو الکترو هیدرولیک سروو موتور اصلی دستگاه خم کن ورق ترمز CNC پرس

سروو موتور اصلی دستگاه خم کن ورق ترمز CNC همگام سازی الکتروهیدرولیک





اصل و ویژگی های دستگاه:



● قاب از سازه جوشی ورق فولادی ساخته شده است، خانه های چپ و راست، میز کار و پایه سیلندر در یک قاب کامل جوش داده شده است.پس از جوشکاری، تنش داخلی با تمپر از بین می رود، بنابراین کل فولاد قوی و پایداری خوبی دارد.



● فرکانس بالاتکنولوژی کنترل هیدرولیک، سریع تر، کارآمدتر و دقیق تر.



● گیج عقب CNC Press Brake دارای سیستم استاندارد 2 انگشتی عقب سنج است، همانطور که برای قطعات کار با اشکال پیچیده، سیستم گیج عقب 4 یا 5 انگشتی و قالب های مربوطه برای انتخاب شما موجود است.



● با توجه به داده های ورودی ورق فلزی بر روی ترمز فشاری، سیستم CNC می تواند به طور خودکار جبران خمشی جدول را محاسبه و تنظیم کند و طول یکنواخت تمام زوایای قطعه کار را ایجاد کند.



● فاصله و ارتفاع ازدرپوش عقبو سکته مغزی توسط سیستم CNC کنترل می شود که راحت و سریع است.



● سیلندر روغن با جریان های کامل ماشین کاری شده است تا بهترین شرایط را به دست آورد، به عنوان آهنگری، خاموش و معتدل، و آسیاب خوب، و سپس آبکاری کروم سخت و سایر فرآیندها.در نهایت مونتاژ واردات حلقه آب بندی، پدیده نشت روغن در خدمات مشتری.



● سیستم هیدرولیک سیستم هیدرولیک یکپارچه جاده نفت را برای کاهش نصب خط لوله اتخاذ می کند.



● استفاده از جبران انحراف مکانیکی دسترسی به قطعات کار تمام طول یکنواخت را می دهد.که می تواند حرکت نسبی جدول را ایجاد کند و یک منحنی محدب ایده آل را تشکیل دهد، و اطمینان حاصل شود که موقعیت های نسبی با نوار لغزنده بدون تغییر باقی می مانند.





پیکربندی پایه:





خیر	نام	مدل / ساخت
1	سیستم CNC	کنترلر هلند Delem DA53T, DA58T,DA66T
2	برق	فرانسه اشنایدر الکتریک
3	گیج عقب	بال اسکرو + راهنمای خطی;3-4 مجموعه انگشت در حال حرکت بر روی راهنمای خطی
4	موتور اصلی	سروو موتور Estun یا VEICHI
5	سروو موتور	نانجینگ استون
6	درایور سروو	نانجینگ استون
7	سوئیچ پدال	KACON، کره جنوبی
8	حلقه آب بندی	BAUSER و Busak+Shamban، آلمان

9	سیستم هیدرولیک	رکسروث، آلمان
10	پمپ روغن	پمپ روغن دنده داخلی ALLEAD با کارایی بالا و کم صدا
11	رابط لوله روغن	آلمان EMB
12	ابزار بالا و V-Die	یک مجموعه ابزار استاندارد بالا و V Die
13	گیج عقب	تایوان هیوین توپ پیچ و ریل راهنمای خطی
14	سیلندر روغن	چین تایفنگ
15	بستن سریع	برند چینی
16	جبران انحراف	میز جبران مکانیکی / تاج گذاری

17	خط کش رنده	ایتالیا GIVI
18	محور استاندارد	4 +1 (Y1، Y2، X،R،+V )



معرفی قطعات اصلی:



--ویژگی های سیستم هلند Delem DA-58T:





ویژگی های DA-58T:

برنامه نویسی صفحه نمایش لمسی گرافیکی دو بعدی

15 اینچ TFT رنگی با وضوح بالا

• محاسبه توالی خم
• کنترل تاج گذاری
• کنترل اینورتر سروو و فرکانس
• الگوریتم های پیشرفته کنترل محور Y برای دریچه های حلقه بسته و همچنین دریچه های حلقه باز.
• USB، رابط جانبی
• نرم افزار آفلاین Profile-T



داده های فنی DA-58T
استاندارد
نمایش دادن	نمایشگر LCD رنگی
تایپ کنید	15 اینچ TFT، روشنایی بالا
وضوح	1024 x 768 پیکسل، رنگ 32 بیتی
حسگر لمسی	کنترل صفحه لمسی کامل (PCT-touch)
نور پس زمینه	رهبری
گنجایش انبار	1 گیگابایت
حافظه محصول و ابزار	256 مگابایت
حافظه قابل تعویض	درایو فلش مموری USB
نرم افزار آفلاین	Profile-58TL





 -- سیستم هیدرولیک Rexroth آلمان:











-- اتصالات EMB آلمان

شکل نفیس

سفتی خوب

جریان بزرگ

افت فشار کم

بدون نشتی روغن











-- آلمان BAUSER و Busak+Shamban Seals

توانایی قوی ضد اکستروژن برای شکاف

مهر و موم پیچ خورده یا واژگون نخواهد شد

مقاومت در برابر سایش خوب و مونتاژ آسان

نشتی خوب











- خط کش سنسور GIVI

ترمز فشاری CNC از کنترل سروو الکترو هیدرولیک کاملاً حلقه بسته استفاده می کند.

سیگنال های موقعیت رم می توانند توسط خط کش سنسور دو طرفه به سیستم CNC بازخورد داده شوند.

سپس کنترلر CNC DA58T با تغییر مقدار جریان روغن را تنظیم می کنداندازه باز شدندریچه سنکرون

، بدین وسیله رم Y1 و Y2 را در همان سطح کنترل می کند و حالت موازی میز کار را حفظ می کند.









-- میز تاج گذاری مکانیکی

• مکانیزم جبران انحراف موضعی از ساختار جبران کننده جدول تداخل مکانیکی استفاده می کند.کنترل کننده CNC کنترل محاسبه خودکار.
• هر گروه از چندین گروه از سطوح منحنی سه بعدی با شیب های مختلف تشکیل شده است.منحنی جبران به منحنی تغییر شکل صفحه اسلاید نزدیک‌تر است، که دقت ماشین‌کاری دستگاه خمش را تا حد زیادی بهبود می‌بخشد.









-- پشتیبان

● محور X توسط سروو موتور از طریق بال اسکرو هدایت می شود

● محور R توسط سروو موتور از طریق بال اسکرو هدایت می شود

● راهنمای بال پیچ و لاینر HIWIN تایوان

● تمام سروو موتورها

  ● تنظیم دستی موقعیت انگشتان









  - بستن سریع برای رفع آسان ابزار بالا









- یک مجموعه از ابزار استاندارد بالا و دایره V-Die (سبک آمادا)

مواد: 42CrMo یا سفارشی

فرآیند خاموش کردن کلی، سختی بالا و مقاومت در برابر سایش خوب.

V-die دوبل V8، V12، V16 (سفارشی)











  --سیستم برق قابل اعتماد

• سیستم برق فرانسه اشنایدر است
• مجهز به کابینت ضد گرد و غبار برای تضمینسیستم برق با کیفیت بالا
• درب را باز کنید و خاموش کنید، درایور سروو موتور با کیفیت بالا.
