جزئیات محصول:
پرداخت:
|
| ماشین تایپ: | CNC پرس ترمز بزرگ، دستگاه ساخت ورق فلز | وضعیت: | جدید |
|---|---|---|---|
| مواد / فلز پردازش شده: | فولاد ضد زنگ، فولاد کربن، آلومینیوم، برنج / مس | حالت کنترل: | سیستم CNC، کنترلر Delem DA53T، Cybelec، ESA |
| محور CNC: | Y1، Y2، X، + V، سفارشی | عمق گلو: | 400 میلی متر |
| گیج عقب: | بال اسکرو + راهنمای خطی، سروو راندن محور X | موتور اصلی: | موتور AC 45 کیلو وات |
| اتوماسیون: | خودکار | رنگ: | خاکستری سفید، سفارشی |
| ولتاژ: | 220V/380V/415V/440V 50HZ/60HZ، سفارشی | وزن: | 48000 کیلوگرم |
| خدمات اضافی: | شکل گیری انتهایی، قالب ها را با توجه به محصول خود طراحی کنید | ضمانتنامه: | 1 سال |
| خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی آنلاین، پشتیبانی فنی ویدئویی | ||
| برجسته: | پرس ترمز 500 تنی PSL,دستگاه پرس 500 تنی PSL,ترمز پرس 20 تنی PSL |
||

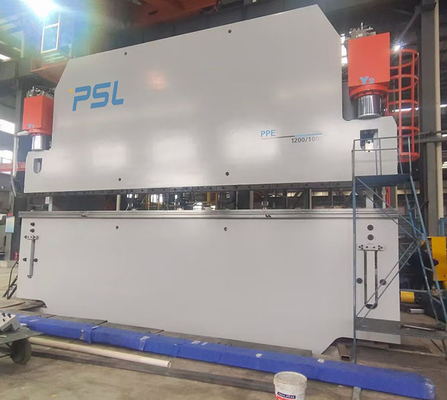

دستگاه ساخت صفحات فلزی بزرگ CNC ترمزهای پرس سنکرون سازی الکتروهیدرولیک
ویژگی های اصلی ماشین ابزار،
1. این دستگاه الکترو هیدرولیک سروو CNC دستگاه خمش است.
2. طراحی خمشی متحرک بالا، سر و صدای کم و حالت کار پایدار.
3. Y1-Y2 را می توان به طور جداگانه برنامه ریزی کرد و تحت بار خارج از مرکز یا خمش به شکل خاص کار کرد.
4. میز کار میز کار جبران انحراف گوه مکانیکی به علاوه محدب با کنترل DNC را می پذیرد.پس از وارد کردن داده های ضخامت ورق، باز شدن قالب کمتر و استحکام کششی در سیستم NC، نیروی خمشی و مقادیر جبرانی مربوطه میز کار و لغزنده به طور خودکار تعیین می شود.بنابراین، مقدار دقیق محدب را می توان در طول هر خمش به دست آورد.در فرآیند ماشینکاری، جبران انحراف بدون ناحیه کور قابل تحقق است.
5. در نقطه مرده پایین، زمانی برای مکث و حفظ فشار وجود دارد تا از صحت قطعه کار اطمینان حاصل شود.
6. کنترل همگام سازی Ram.محورهای Y1 ~ Y2 پارامترهای حرکتی مستقل دو سیلندر روغن هستند که توسط سیستم NC کنترل می شوند.دو خط کش گریتینگ Y1 ~ Y2 در دو انتهای ماشین ابزار نصب شده است که برای اندازه گیری فاصله دقیق بین Ram و میز کار استفاده می شود.
7. دستگاه توانایی مقاومت در برابر خمش غیرعادی را دارد.
دقت ماشین ابزار
1 دقت هندسی
دقت موقعیت یابی Y1 و Y2 (محور بالا و پایین حرکت قوچ): 0.03 ± میلی متر
تکرار دقت موقعیت یابی محورهای Y1 و Y2: ± 0.02 میلی متر
دقت موقعیت یابی محور x: ± 0.10 میلی متر
(که محور متحرک جلو و عقب نگهدارنده عقب است)
دقت موقعیت یابی مکرر محور X: ± 0.02 میلی متر
2 دقت کار
زاویه خمش قطعه آزمایش: ± 30 '/M
صافی خمشی قطعه آزمایش: 0.30mm/m
پیکربندی ماشین،
1. Y1-y2-xv چهار محور CNC
2. مجهز به سیستم CNC ویژه DA53T Delem شرکت هلند
3. سیستم سروو Rexroth آلمان با نسبت عملکرد بالا
4. مجهز به خط کش گریتینگ GIVI ایتالیایی
5. مجهز به پمپ روغن ناچی ژاپنی
6. میز کار جبران انحراف بلوک شیبدار مکانیکی که توسط سیستم DNC کنترل می شود
7. درپوش عقب مجهز به سروو موتور و بال اسکرو با کارایی بالا است
8. یک مجموعه از ابزار استاندارد بالا و V-Die
9. واحدهای سروو از دلتا تایوان استفاده می کنند
پارامترهای اصلی سری PPE،
|
NameModel
|
500/40
|
500/50
|
500/60
|
640/60
|
640/70
|
640/80
|
800/60
|
800/70
|
800/80
|
| نیروی اسمی kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| عرض تخته تاشو میلی متر |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| فاصله ستون اجباری میلی متر |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| ضربه لغزنده میلی متر |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| حداکثر ارتفاع باز شدن میز کار و کشویی میلی متر |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| عمق گلو میلی متر |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| عرض میز میلی متر |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| سرعت رانندگی میلی متر بر ثانیه |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| سرعت کار mm/s |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| سرعت برگشت mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| قدرت موتور اصلی کیلووات |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| حجم مخزن سوخت L |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| وزن خالص ماشین ابزار کیلوگرم |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
