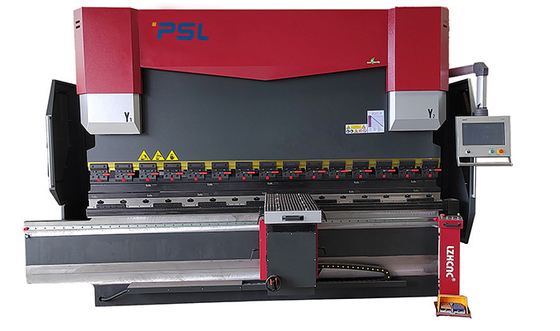

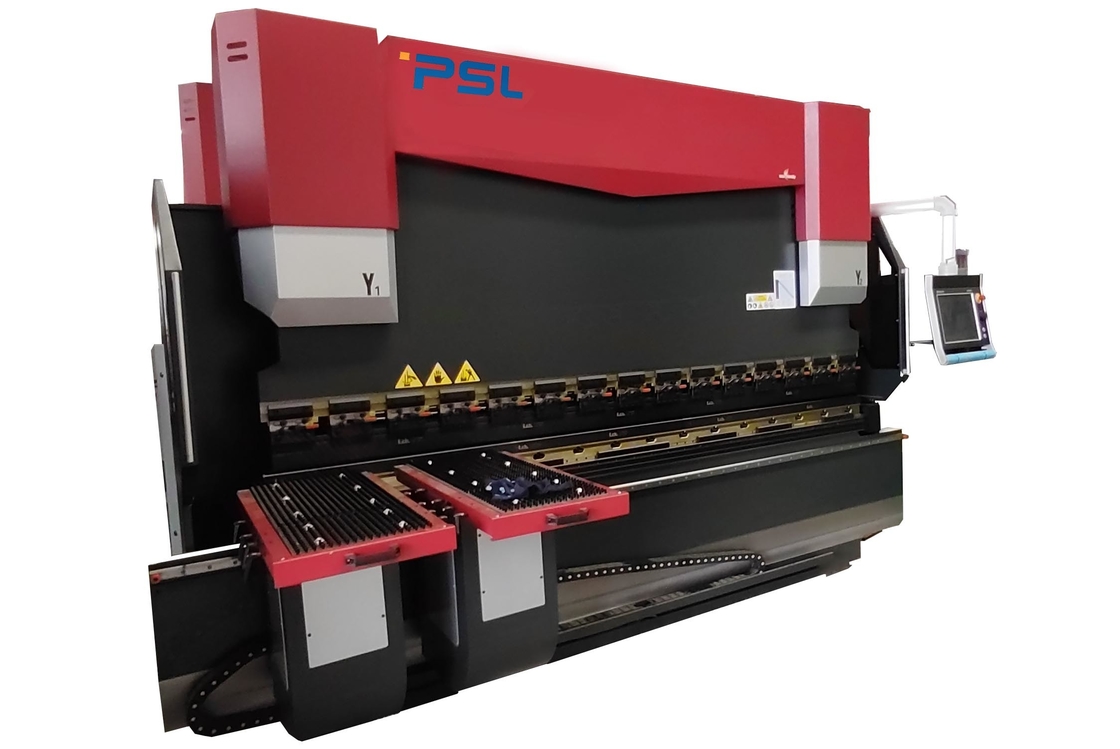

9 محور جلو پلت فرم زیر CNC دستگاه ترمز پرس هیدرولیک 170 تن 10'

CNC ورق فلزی خمشی CNC چند محوره پرس ترمز با پشتیبانی از جلو





معرفی اپلیکیشن،

این پرس ترمز CNC از ابزار (ابزارهای استاندارد یا ویژه) برای خم کردن ورق فلزی به قطعات کار با اشکال مختلف مقطع هندسی استفاده می کند.

این دستگاه شکل دهی ورق فلزی است که برای پردازش نورد سرد ورق فلز طراحی شده است.

به طور گسترده ای در خمش ورق فلزی مانند خودروسازی، ساخت هواپیما، صنایع سبک، کشتی سازی، کانتینر، آسانسور، وسایل نقلیه راه آهن و سایر صنایع استفاده می شود.





اصل و ویژگی های دستگاه:





1، ساختار پرس ترمز:
1) ساختار کامل فولادی جوش داده شده؛لخانه های eft و right، میز کار و پایه سیلندر در یک قاب کامل جوش داده شده اند.

2) پس از جوشکاری، تنش داخلی با تمپر از بین می رود، بنابراین کل فولاد قوی و پایداری خوبی دارد.
2) نرم افزار تحلیل المان محدود ANSYS برای اطمینان از قابلیت اطمینان دستگاه و دقت.



2، سیستم هیدرولیک:
1) سیستم کنترل یکپارچه وارد شده ازرکسروث آلمان;
2) نصب خطوط لوله را کاهش دهید.
3) از ثبات کار و ظاهر بهتر اطمینان حاصل کنید.



3، سیلندرهای روغن اصلی:
1) حالت کنترل حلقه بسته: شیر سروو الکترو هیدرولیک آلمان و خط کش توری وارداتی.

2)فرکانس بالاتکنولوژی کنترل هیدرولیک، سریع تر، کارآمدتر و دقیق تر.
3) کاملاً متفاوت از ماشین های خم کن مکانیکی سنتی.
4) دقت بالا در موقعیت سر خوردن و خم شدن؛
5) عملکرد دقیق و پایدار



4، گیج پشتی:
1) پیچ توپ با کیفیت بالا و راهنمای خطی برای اطمینان از دقت توقف.
2) مسدود کردن چند محوره کاربردی تر با توجه به نیاز مشتری در دسترس است.

3)2 مجموعه استاندارد انگشتان نصب شده در راهنمای خطی نصب شده بر روی تیر گیج پشتی، در مورد قطعات کار با اشکال پیچیده، سیستم گیج عقب 4 یا 5 انگشتی و قالب های مربوطه برای انتخاب شما موجود است.



5، بدن دو طرف:
1) صفحات C شکل در هر دو طرف نصب می شوند.
2) خط کش گریتینگ با دقت بالا روی صفحات C شکل است.
3) از تأثیرات بر دقت خمش ناشی از اعوجاج بدنه دستگاه در طول فرآیند خمش خودداری کنید.



6، کنترلر CNC:

1) تمام اقدامات (محورهای X، R، Z در حال اجرا) ازدرپوش عقب سنجتوسط سیستم CNC؛

2) سکته مغزی توسط سیستم CNC کنترل می شود

3) جریان و فشار سیستم هیدرولیک توسط سیستم CNC کنترل می شود

4) تنظیم جبران انحراف توسط سیستم CNC کنترل می شود

5) همه عملیات راحت و سریع هستند.









پیکربندی پایه:





خیر	نام	مدل / ساخت
1	سیستم CNC	کنترلر هلند Delem DA66T ESA S650 CYBELEC CT12 LZ-1000
2	برق	فرانسه اشنایدر الکتریک
3	گیج عقب	بال اسکرو + راهنمای خطی;2 مجموعه انگشت در حال حرکت روی راهنمای خطی
4	موتور اصلی	موتور AC زیمنس
5	سروو موتور	نانجینگ استون
6	درایور سروو	نانجینگ استون
7	سوئیچ پدال	KACON، کره جنوبی
8	حلقه آب بندی	BAUSER و Busak+Shamban، آلمان

9	سیستم هیدرولیک	رکسروث، آلمان
10	پمپ روغن	پمپ دنده داخلی ALLEAD آلمان با عملکرد بالا و کم صدا
11	اتصالات لوله روغن	آلمان EMB
12	ابزار بالا و V-Die	یک مجموعه ابزار استاندارد بالا و V Die
13	گیج عقب	تایوان توپ پیچ و راهنمای خطی
14	سیلندر روغن	چین تایفنگ
15	بستن سریع	برند چینی
16	جبران انحراف	میز جبران مکانیکی / تاج گذاری

17	خط کش رنده	ایتالیا GIVI
18	محور استاندارد	8 +1 (Y1، Y2، X،R،Z1،Z2،Z3،Z4+V )





معرفی قطعات اصلی:



- کنترلر CNC DELEM DA66T:



 -- سیستم سروو هیدرولیک Rexroth:











-- اتصالات EMB آلمان











- خط کش گریتینگ GIVI

ترمز فشاری CNC از کنترل سروو الکترو هیدرولیک کاملاً حلقه بسته استفاده می کند.

سیگنال های موقعیت رم می توانند توسط خط کش سنسور دو طرفه به سیستم CNC بازخورد داده شوند.

سپس کنترلر CNC DA66T با تغییر مقدار جریان روغن را تنظیم می کنداندازه باز شدندریچه سنکرون

، بدین وسیله رم Y1 و Y2 را در همان سطح کنترل می کند و حالت موازی میز کار را حفظ می کند.









-- تاج گذاری مکانیکی / جدول جبران

• مکانیزم جبران انحراف موضعی از ساختار جبران ساز جدول تداخل مکانیکی استفاده می کند.کنترل کننده CNC کنترل محاسبه خودکار.









-- درپوش پشتی،

● محور X توسط سروو موتور از طریق بال اسکرو هدایت می شود

● محور R توسط سروو موتور از طریق بال اسکرو یاقفسه و پینیون

● تنظیم دستی موقعیت انگشتان

● محورهای Z1، Z2 (انگشت 1 و 2) که توسط موتور سروو از طریق خوب هدایت می شودقفسه و پینیون (اختیاری)

  ● محورهای Z3، Z4 که توسط موتورهای سروو برای پشتیبانی از پیگیری صفحه فولادی در طول خمش هدایت می شوند

● همه موتورهای درایو سروو













  - بستن سریع برای رفع سریع و آسان ابزار Top









- ابزار استاندارد بالا و دابل وی دی دی (سبک آمادا) روی دستگاه

مواد: 42 CrMo

فرآیند خاموش کردن کلی، سختی بالا و مقاومت در برابر سایش خوب.

V-Die تک یا دو V8، V12، V16 (سفارشی)









-- آب بند سیلندر BAUSER و Busak+Shamban آلمان









  --سیستم برق قابل اعتماد

• قطعه الکتریکی (رله، کنتاکتور) فرانسه اشنایدر
• کابینت ضد گرد و غبار درجه IP54 برای تضمینسیستم برق با کیفیت بالا
• عملکرد درب باز و خاموش
• درایورهای سروو موتور Estun با کیفیت بالا
