جزئیات محصول:
پرداخت:
|
| وضعیت: | جدید | نام ماشین: | قطب های قدرت ساخت Tandem CNC پرس ترمز، دستگاه خم کن ورق فلز |
|---|---|---|---|
| ماشین تایپ: | دستگاه ساخت CNC 2-PPED-500/6000 Tandem | کاربرد: | صنعت برق، پروژه های ساختمانی، ورق گالوانیزه |
| مواد / فلز پردازش شده: | فولاد ضد زنگ، فولاد کربن | فشار اسمی (kn): | 10000 KN |
| حداکثر طول خم شدن: | 12000 میلی متر | RAM Stroke: | 300 میلی متر یا بیشتر |
| Max. حداکثر opening between Ram and working table باز شدن بین رام و میز کار<: | 600 میلی متر یا بیشتر | عمق گلو: | 500 میلی متر یا بیشتر |
| ولتاژ: | 220V/380V/415V/440V 50HZ/60HZ، سفارشی | موتور اصلی: | موتور AC 2*45kw |
| وزن: | 2*48000 کیلوگرم | محور CNC: | 3+1، Y1، Y2، X، + V، یا سفارشی |
| حالت کنترل: | کنترلر CNC Delem DA53T، Cybelec، ESA | گیج عقب: | بال اسکرو + راهنمای خطی، سروو راندن محور X |
| اتوماسیون: | اتوماتیک، برقی | رنگ: | سفید عاج، سفارشی |
| خدمات اضافی: | شکل گیری انتهایی، قالب ها را با توجه به محصول خود طراحی کنید | ضمانتنامه: | 1 سال |
| خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی آنلاین، پشتیبانی فنی ویدئویی | ||
| برجسته: | ترمز پرس هیدرولیک 40 فوتی CNC PSL,تولید کنندگان پرس ترمز هیدرولیک CNC PSL,ترمز پرس هیدرولیک 40 پا PSL |
||

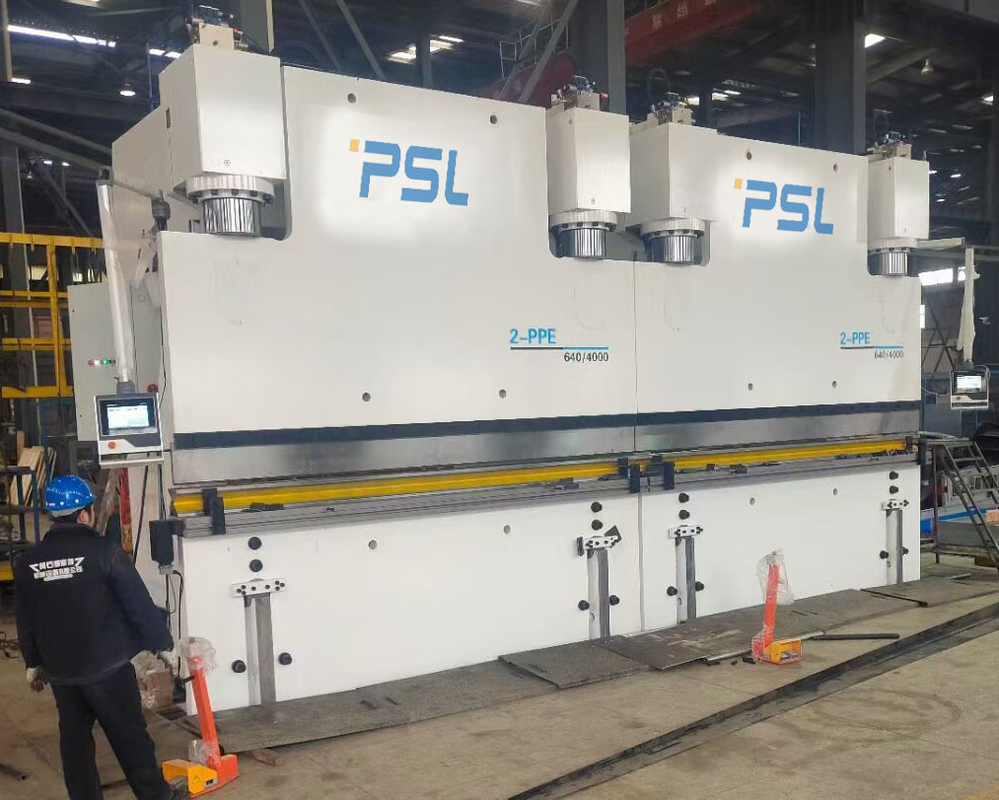

قطب های برق تیرهای نور دستگاه ساخت Tandem CNC الکترو هیدرولیک پرس ترمز
برنامه های کاربردی:
این ترمز پرس تاندم CNC به طور گسترده در سازه های فولادی بزرگ، برج های فولادی، قطب های برق، کالسکه کامیون، کابینت الکتریکی، دکوراسیون صنعتی استفاده می شود.با قالب های مختلف ارائه شده، مشترک می تواند صفحه فلزی را به شکل های مختلف قطعات کار خم کند.
به خصوص در صنعت تولید قطب های برق و نور با عمق گلو بزرگ و حداکثر بزرگتر.ارتفاع باز شدن ابزار
ویژگی های اصلی دستگاه،
1. سیستم سروو الکتروهیدرولیک، حلقه بسته دقت اجرای لغزنده را کنترل می کند.
2. تکنولوژی منحصر به فرد ثبت اختراع: جبران انحراف دو طرفه ترمز فشاری بزرگ.
3. درج های قابل تنظیم ارتفاع باز برای دیدار با انواع قطعه کار.
4. انواع مؤسسات کمکی می توانند نیازهای کاربران را برآورده کنند و فرآیند را راحت تر و کارآمدتر کنند.
5. چارچوب دستگاه از مخزن، میز کار، بدنه چپ و راست و
رم.بنابراین دارای استحکام بالا و استحکام خوبی است.همچنین برای از بین بردن لرزش لازم استفشار.
6. هماهنگ سازی اصل کار هر دو ماشین: اتخاذ الکتریکی هیدرولیک دریچه های متناسب برای اطمینان از همگام سازی هر دو ماشین.
7. از طریق کنترلر CNC، اپراتور می تواند با دستگاه ارتباط برقرار کند.
8. مجهز به سیستم هدایت خوب، سیستم اندازه گیری موقعیت و سیستم تعادل هیدرولیک برای برآورده کردن الزامات کار تمام طول و کار غیر عادی.
9. واحد جبران میز کار برای جبران انحراف دستگاه در هنگام کار استفاده می شود تا از دقت قطعه کار اطمینان حاصل شود.
10. سطح سیلندر دارای سایش و عملیات حرارتی خوبی است، بنابراین دارای روانکاری خوب و عمر طولانی است.
دقت ماشین ابزار
1 دقت هندسی
دقت موقعیت یابی Y1 و Y2 (محور بالا و پایین حرکت قوچ): ± 0.05 میلی متر
دقت موقعیت یابی مجدد محورهای Y1 و Y2: ± 0.05 میلی متر
دقت موقعیت یابی محور x: ± 0.10 میلی متر
(که محور متحرک جلو و عقب نگهدارنده عقب است)
دقت موقعیت یابی مکرر محور X: ± 0.05 میلی متر
2 دقت کار
زاویه خمش قطعه آزمایش: ± 30'/M
صافی خمشی قطعه آزمایش: 0.30mm/m
پیکربندی ماشین،
| خیر | نام | مدل / ساخت |
| 1 | سیستم CNC |
هلند Delem DA53T، DA58T، DA66T ESA S630,S640 Cybelec CT8,CT12 |
| 2 | برق | اشنایدر فرانسه |
| 3 | گیج عقب | بال اسکرو + راهنمای خطی;4 مجموعه انگشت در حال حرکت بر روی راهنمای خطی |
| 4 | موتور اصلی | موتور AC WN 2*45kw |
| 5 | سروو موتور | استون |
| 6 | درایور سروو | استون |
| 7 | سوئیچ پدال | KACON، کره جنوبی |
| 8 | حلقه آب بندی |
مرکل، آلمان NOK، ژاپن |
| 9 | سیستم هیدرولیک | رکسروث، آلمان |
| 10 | پمپ روغن | پمپ روغن دنده داخلی ناچی ژاپن |
| 11 | اتصال دهنده لوله روغن | آلمان EMB |
| 12 | ابزار بالا و V-Die | یک مجموعه از ابزار استاندارد بالا و شامل V Die |
| 13 | گیج عقب | تایوان هیوین توپ پیچ و ریل راهنمای خطی |
| 14 | سیلندر روغن | PSL |
| 15 | جبران انحراف | میز جبران مکانیکی یا هیدرولیک / تاج گذاری |
| 16 | خط کش رنده | ایتالیا GIVI |
| 17 | محور استاندارد | 3 +1 (Y1، Y2، X، + V ) |
پارامترهای اصلی سری PPED پشت سر هم،
|
NameModel
|
2-500/40
|
2-500/50
|
2-500/60
|
2-640/60
|
2-640/70
|
2-640/80
|
2-800/60
|
2-800/70
|
2-800/80
|
| نیروی اسمی kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| عرض تخته تاشو میلی متر |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| فاصله ستون اجباری میلی متر |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| ضربه لغزنده میلی متر |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| حداکثر ارتفاع باز شدن میز کار و کشویی میلی متر |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| عمق گلو میلی متر |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| عرض میز میلی متر |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| سرعت رانندگی میلی متر بر ثانیه |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| سرعت کار mm/s |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| سرعت برگشت mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| قدرت موتور اصلی کیلووات |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| حجم مخزن سوخت L |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| وزن خالص ماشین ابزار کیلوگرم |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
