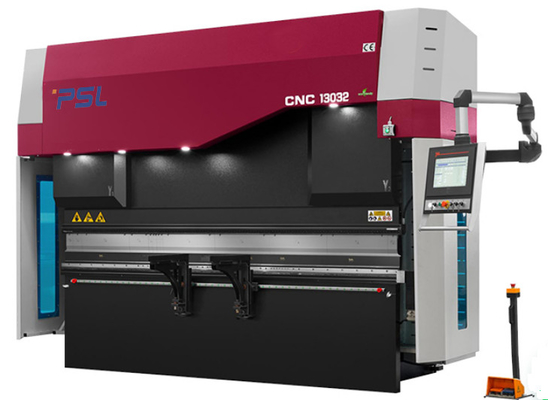

ترمز سروو پرس 250 تنی 10 فوتی Cnc برای پمپ پرس هیدرولیک کنترل شده

دستگاه خم کن ترمز دو سروو CNC پرس کنترل پمپ

معرفی اپلیکیشنماشین:

1، ساختار ترمز فشاری CNC:
1) ساختار کامل فولادی جوش داده شده؛لخانه های eft و right، میز کار و پایه سیلندر در یک قاب کامل جوش داده شده است.

2) پس از جوشکاری، تنش داخلی با تمپر از بین می رود، بنابراین کل فولاد قوی و پایدار است.
2) نرم افزار تحلیل المان محدود ANSYS برای اطمینان از قابلیت اطمینان و استحکام قاب دستگاه و دقت خمش.

2، سیستم CNC برای کنترل:

1) تمام اقدامات (محورهای X، R، Z در حال اجرا) ازدرپوش عقب سنج;

2) سکته مغزی رام کنترل می شود

3) سیستم هیدرولیک جریان و فشار در دو واحد سروو هیدرولیک

4) تنظیم جبران انحراف

ویژگی های DA58T

3، سیستم هیدرولیک:
1) سیستم کنترل یکپارچه وارد شده ازرکسروث آلمان;
2) دو مخزن روغن با موتورهای سروو اصلی + پمپ ها + تخته سوپاپ ها که به طور جداگانه سیلندرهای دو طرفه را هدایت می کنند.

3) نصب خطوط لوله را کاهش دهید، روغن کمتری مصرف می شود و دمای روغن در طولانی مدت کم است.
4) از ثبات کار و ظاهر بهتر اطمینان حاصل کنید.

4، دو سیلندر روغن اصلی:
1) حالت کنترل حلقه بسته: تخته سوپاپ های سروو آلمان و خط کش گریتینگ وارداتی.

2)فرکانس بالاتکنولوژی کنترل هیدرولیک، سریع تر، کارآمدتر و دقیق تر.
3) کاملا متفاوت از ماشین های خم کن مکانیکی سنتی.
4) دقت بالا در موقعیت سر خوردن و خم شدن؛


5، درپوش سنج عقب:
1) پیچ توپ با کیفیت بالا و راهنمای خطی برای اطمینان از دقت توقف.
2) مسدود کردن چند محوره کاربردی تر با توجه به نیاز مشتری در دسترس است.

3)2 سری انگشت استاندارد نصب شده در راهنمای خطی نصب شده بر روی تیر گیج پشتی، در مورد قطعات کار با اشکال پیچیده، سیستم 4 یا 5 انگشتی عقب سنج و قالب های مربوطه برای انتخاب شما موجود است.

-- درپوش پشتی،

● محور X توسط سروو موتور هدایت می شود

● محور R که توسط سروو موتور هدایت می شود

● محورهای Z1،Z2 (انگشت 1 و 2) که توسط سروو موتور هدایت می شوند(اختیاری)

● محورهای Z3، Z4 توسط موتورهای سروو برای پشتیبانی از پیگیری صفحه فولادی در طول خمش (اختیاری)

● تمامی محورها توسط سروو موتورز هدایت می شوند

6، بدن دو طرف:
1) صفحات C شکل در هر دو طرف نصب می شوند.
2) خط کش گریتینگ با دقت بالا بین صفحات C شکل و رام ثابت می شود.
3) از تأثیرات بر دقت خمش ناشی از اعوجاج بدنه دستگاه در حین خمش خودداری کنید.

- خط کش گریتینگ GIVI

ترمز فشاری CNC از کنترل سروو الکترو هیدرولیک کاملاً حلقه بسته استفاده می کند.

سیگنال های موقعیت رم می توانند توسط خط کش سنسور دو طرفه به سیستم CNC بازخورد داده شوند.

سپس کنترلر CNC DA66T با تغییر مقدار جریان روغن را تنظیم می کنداندازه باز شدناز دریچه سنکرون

، بدین وسیله رم Y1، Y2 را در همان سطح در حال اجرا می کند و حالت موازی میز کار را حفظ می کند.

7، جدول جبران تاج مکانیکی

در سیستم CNC، پارامترهای ضخامت و طول صفحه ورودی هستند و سیستم CNC به طور خودکار جبران انحراف را انجام می دهد.

8، ابزار استاندارد بالا و دابل وی دی دی (سبک آمادا) روی دستگاه

مواد: 42 CrMo

فرآیند خاموش کردن کلی، سختی بالا و مقاومت در برابر سایش خوب.

V-Die تک یا دوتایی V8، V12، V16 (سفارشی)

9, آلمان BAUSER و سیل سیلندر Busak+Shamban

  10،سیستم برق قابل اعتماد

• قطعه الکتریکی (رله، کنتاکتور) فرانسه اشنایدر
• کابینت ضد گرد و غبار درجه IP54 برای تضمینسیستم برق با کیفیت بالا
• عملکرد درب باز و خاموش
• درایورهای سروو موتور Estun با کیفیت بالا

11، محافظ ایمنی لیزر
