| وضعیت: | جدید | نام: | دستگاه نورد ورق CNC هیدرولیک 3 غلتکی بزرگ افقی تنظیم پایین تر |
|---|---|---|---|
| ماشین تایپ: | دستگاه نورد صفحه بزرگ، W11SNC-120x3200 | تایپ کنید: | W11SNC-120x3200 |
| کاربرد: | ورق فلزی ضخیم، خم شدن صفحه SS، نورد ورق فولادی کربنی، ساخت لوله/لوله روغن، | ماده خام: | ورق / ورق نورد، فولاد فلزی / صفحه / پروفیل |
| مواد / فلز پردازش شده: | فولاد کربن، SS، فولاد آلیاژی | اتوماسیون: | اتوماتیک، دستی |
| روش کنترل: | CNC نیمه اتوماتیک، الکترو هیدرولیک | سیستم کنترل: | کنترل PLC زیمنس، صفحه نمایش لمسی |
| عملکرد نورد: | با پیش خمش / نورد، نورد متقارن | حداکثر ضخامت قبل از خم شدن: | صفحه فولاد کربن 110 میلی متر، |
| Max. حداکثر Central bending thickness ضخامت خمش مرکزی: | صفحه فولاد کربن 120 میلی متر، | طول نورد: | 0-3200 میلی متر |
| سیستم هیدرولیک: | گروه دریچه های یوکن، رکسروث | موتور اصلی: | 55-180 کیلووات |
| وزن: | 145000 کیلوگرم | ابعاد: | 8880x4360x4960mm |
| ولتاژ: | 220 ولت / 380 ولت / 415 ولت / 440 ولت / سفارشی | رنگ: | خاکستری سفید / OEM، سفارشی |
| ضمانتنامه: | 1 سال | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی فنی ویدئویی، پشتیبانی آنلاین |
| برجسته: | دستگاه های خم کن 3 غلتکی 120mmX3200mm,غلتک های صفحه cnc 120mmX3200mm,دستگاه های نورد افقی 120mmX3200mm |
||

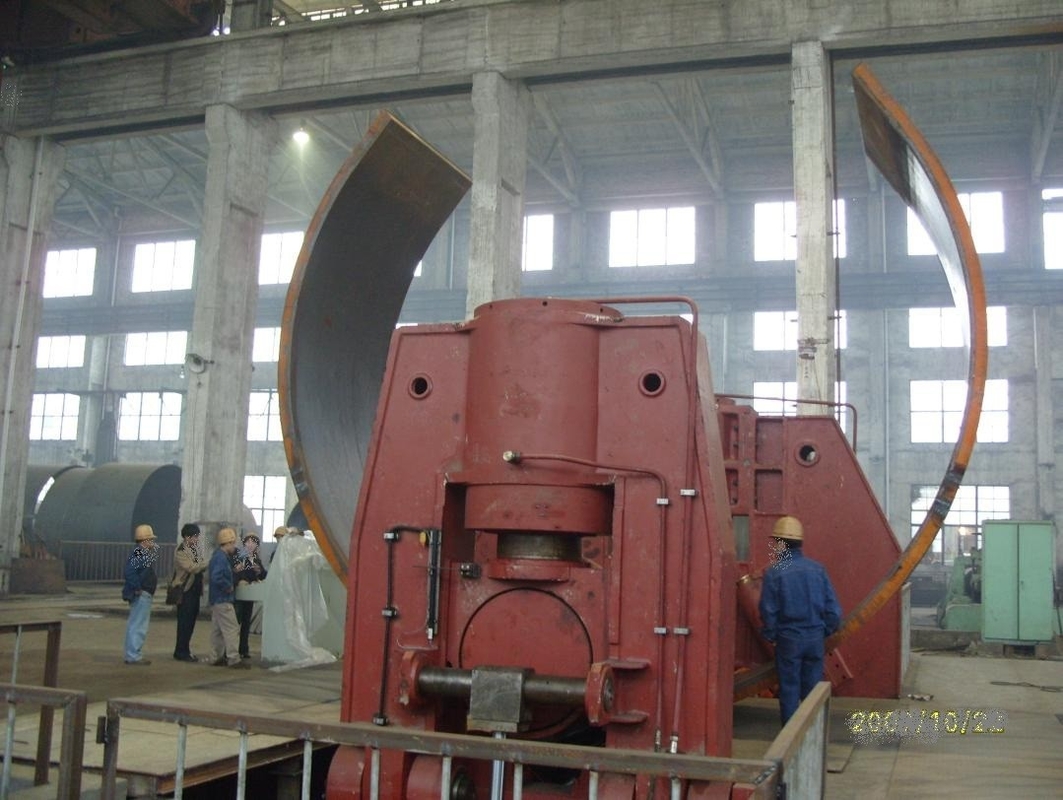

ورق فلز 120 میلی متر * 3200 میلی متر 3 غلتک بزرگ افقی دستگاه نورد صفحه هیدرولیک CNC
توضیحات این دستگاه نورد صفحه،
دستگاه خم کن متغیر هیدرولیک با فاصله مرکزی 120x3200 میلی متر یک دستگاه خم کن هیدرولیک 3 رول است که می تواند صفحات ضخیم بزرگ و متوسط و محصولات رول با اشکال مختلف را از قبل خم کند.
این مدل با مدل سنتی متفاوت است زیرا هر یک از غلتک های پایینی آن می تواند به طور مستقل به صورت افقی حرکت کند، می تواند هر گام مورد نیاز را ایجاد کند و غلتک بالایی که روی موتور نصب شده است می تواند به صورت عمودی حرکت کند.با توجه به هندسه های مختلف تولید شده توسط این غلتک ها، دستگاه خم کن 3 رول پلیت را می توان در صورت نیاز با دستگاه های الماسی شکل یا نامتقارن استفاده کرد.امکان افزایش فاصله بین غلتک های پایینی تعیین می کند: فقط یکتجهیزات ساخت فلزمی تواند معادل عملکرد چندین ماشین باشد که دامنه تبدیل را گسترش می دهد.
پارامترهای فنی،
| حداکثر عرض تخته رول | W11SNC-120x3200 |
| طول رول های کار | 3200 میلی متر |
| حداکثر ضخامت صفحه | 120 میلی متر (محدودیت تسلیم صفحه فولادی 245 مگاپاسکال) |
| حداکثرضخامت پیش خم شدن | 11 میلی متر (محدودیت تسلیم ورق فولادی 245 مگاپاسکال) |
| قطر غلتک بالایی | Φ960 میلی متر |
| قطر غلتک های پایین تر | Φ600mm |
| فاصله بین دو غلتک پایین | 1100 میلی متر |
| فشار نیروی غلتک Uppoer | 1800 تن |
| فشار سیستم هیدرولیک | 25 مگا پاسکال |
| سرعت رانندگی | 3.6 متر در دقیقه |
| موتور اصلی | 160 کیلو وات |
| موتور هیدرولیک | 75 کیلو وات |
| موتور متحرک | 18.5 کیلو وات |
| ابعاد | 8880*4360*4950mm |
| وزن | 145000 کیلوگرم |
| PLC | زیمنس |
| سیستم هیدرولیک | یوکن، رکسروث |
| عناصر الکتریکی | زیمنس، آلمانی؛اشنایدر فرانسه |
فولاددستگاه نورد صفحهامکانات،
- عملکرد عالی و عملکرد آسان.با عملکرد پیش خمشی انتهای صفحه، صفحه فلزی را می توان در یک زمان بارگیری کرد و پیش خم شدن انتهای صفحه و رول شکل گیری قطعه کار را می توان بدون چرخاندن سر تکمیل کرد.
- کنترل CNC، بلند کردن و پایین آوردن غلتک بالایی تشخیص سنسور جابجایی را تصویب می کند، صفحه نمایش LED می تواند به طور مستقیم جابجایی کار غلتک بالایی را مشاهده کند.
- رول کار پایینی توسط پیستون هیدرولیک سیلندر روغن افقی به حرکت در می آید.
- حفاظت اضافه بار •-سه مجموعه خروجی دیجیتال، موقعیت رول کار را به صورت بصری نمایش می دهد.
- سر استوک معکوس هیدرولیک برای تخلیه آسان سیلندر نورد.
- کنسول موبایل مستقل، کارکرد آسان.
- قاب فولادی جوش داده شده و تنش زدایی کلی.
- تمام رول های کار از فولاد مرغوب فورج شده و تحت عملیات حرارتی و سخت کاری القایی قرار می گیرند.
- دستگاه نورد مخروطی ازدستگاه نورد صفحه.
- سیستم تعادل هیدرولیک •-سیستم کار دو سرعته.
- تولید شده مطابق با استانداردهای ایمنی EC و دارای گواهینامه CE.
- کلیه قطعات برقی و هیدرولیک از برندهای معروف می باشد.
مشخصات سری W11SNC،
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
