| نام: | دستگاه نورد صفحه هیدرولیک CNC 4 رول | ماشین تایپ: | دستگاه نورد 4 رول W12-12x4000 |
|---|---|---|---|
| شرایط. شرط: | جدید | کاربرد: | ورق فلزی نازک و عریض، خم شدن صفحه SS، نورد ورق فولاد کربنی، ساخت لوله/لوله روغن، |
| مواد / فلز پردازش شده: | فولاد کربن، SS، فولاد آلیاژی | ماده خام: | ورق / ورق نورد، فولاد فلزی / صفحه / پروفیل |
| اتوماسیون: | اتوماتیک، دستی | سیستم کنترل: | کنترل PLC Omron یا زیمنس، صفحه نمایش لمسی |
| روش کنترل: | CNC تمام اتوماتیک الکترو هیدرولیک | عملکرد نورد: | با پیش خمش / نورد، نورد نامتقارن |
| Max. حداکثر Central bending thickness ضخامت خمش مرکزی: | صفحه فولاد کربن 12 میلی متر، صفحه SS 10 میلی متر | حداکثر ضخامت قبل از خم شدن: | صفحه فولاد کربن 10 میلی متر، صفحه SS 8 میلی متر |
| طول نورد: | 0-4000 میلی متر | سیستم هیدرولیک: | گروه شیرآلات یوکن |
| ردیف غلتک پشتیبان: | بالابر/پایین هیدرولیک | موتور اصلی: | 15 کیلو وات |
| وزن: | 13600 کیلوگرم | ابعاد: | 7600x1760x2100mm |
| ولتاژ: | 220V/380V/415V/440V/50HZ/60ZH، سفارشی | رنگ: | سبز / OEM، سفارشی |
| خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی فنی ویدئویی، پشتیبانی آنلاین | ضمانتنامه: | 1 سال |
| برجسته: | غلتک 4 رول صفحه,دستگاه خم کن ورق هیدرولیک 4 غلتکی,دستگاه نورد 4 غلتکی |
||

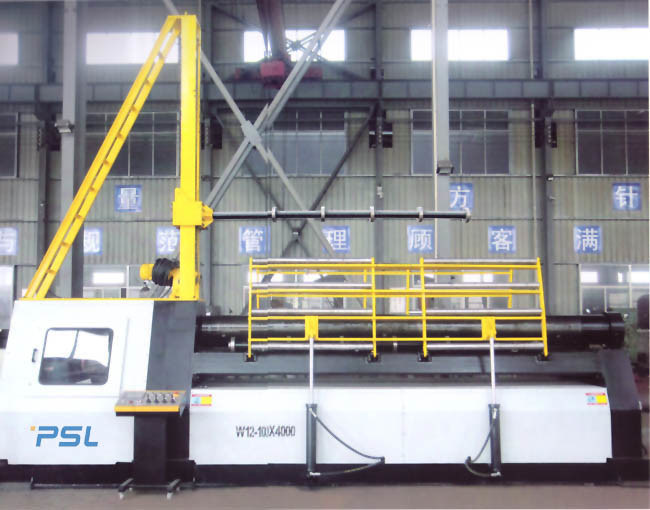

دستگاه نورد صفحه CNC 4 غلتکی دستگاه نورد ورق فلزی دستگاه خم کن ورق هیدرولیک
دستگاه خم کن صفحه چهار غلتکی CNC عملکرد پیش خم شدن انتهای ورق را دارد.دستگاه دارای چهار رول کار می باشد.رول های کار یکی از مهمترین اجزای دستگاه خم کن صفحه 4 غلتکی می باشد.کیفیت و عملکرد رول کار مستقیماً بر طول عمر و دقت نورد دستگاه نورد 4 غلتکی تأثیر می گذارد.
مواد: فولاد آلیاژی 42CrMo، درمان رفع و معتدل باعث می شود استحکام رول کار به HB241-260 برسد، خواص مکانیکی جامع، استحکام بالا، مقاومت در برابر سایش قوی، مناسب برای کار با بار بالا، عمر طولانی.جابجایی بالابر توسط سنسورها و PLC کنترل می شود، به طور خودکار تراز می شود و روی صفحه نمایش داده می شود.
دستگاه های نورد صفحه 4 غلتکیبا وزن فک 12x4000mm، 20x2000mm و 60x3000mm به طور گسترده ای مورد استقبال مشتریان قرار می گیرد.با سطح فنی بالا، عملکرد کامل، دقت بالا و عملکرد راحت، دستگاه خم کن 4 رول یک مدل ایده آل برای نورد است.قطعه کار گرد، قوسی، مخروطی و به شکل خاص.
رولبرینگ های کروی بسیار بادوام روی هر غلتک 4 دستگاه خم کن رول پلیت استفاده می شود.
طراحی داخلی بلبرینگ مرکزی قابل تنظیم به آن اجازه می دهد تا در برابر انحراف و کج شدن میله غلتکی مقاومت کند.فعالیت تاشو از آسیب رساندن نیروی معکوس به غلتک 4 رول پلیت در هنگام تثبیت نیروی خارجی جلوگیری می کند.
سیستم کنترل غلتکی 4 رول از کنترلر قابل برنامه ریزی PLC استفاده می کند.این سیستم دارای تنظیمات پارامتر، ویرایش داده ها، آلارم های خوب، حافظه خاموش، رابط انسان و ماشین، نمایش وضعیت، محاسبه بلادرنگ، ذخیره سازی فایل، حالت اشکال زدایی، حالت دستی، حالت کنترل برنامه، ویرایش فایل، خود عیب یابی است. قضاوت هوشمند خطاهای عملیاتی و سایر عملکردهای حفاظتی.
سیستم هیدرولیک طراحی دستگاه خم کن 4 رول، تمیزی سیستم را با مکش روغن تضمین می کند و فیلترهای روغن را برمی گرداند.همچنین مجهز به دستگاه سوخت گیری متمرکز.
قاب نوک مجهز به یک سیلندر نوک است، سر نوک می تواند نوک و عمودی باشد.چرخش و تنظیم مجدد بدنه یاتاقان چرخشی مجهز به یک دستگاه قفل کننده است.حرکت را می توان پس از تنظیم مجدد بدنه یاتاقان از سر گرفت که در حفاظت ایمنی نقش دارد.
غلتک 4 رول صفحه یک پایه یکپارچه دارد که از نظر استحکام قوی است.قاب و پایه با عملیات پیری بازپخت جوش داده شده و پردازش می شوند که استرس داخلی را از بین می برد و دقت دستگاه خمش را بهبود می بخشد.کل ساختار دستگاه خم کن 4 رول پلیت از بلوک های ساختمانی تشکیل شده است که شکل زیبایی دارد و برای نگهداری راحت تر است.
ساختار اصلی دستگاه:
پیکربندی دستگاه غلتک ورق هیدرولیک،
عناصر الکترونیکی اصلی: اشنایدر فرانسه.
Axletree: بلبرینگ خود تراز دو ردیفه آلمان
موتور اصلی: زیمنس الکتریکال آلمان
کنترل کننده منطقی قابل برنامه ریزی PLC: OMRON محصولات ژاپنی
سیستم هیدرولیک: Bosch – Rexroth آلمان یا YUKEN تایوان
پمپ روغن: آفتابی از ایالات متحده آمریکا;
غلتک کار: مواد غلتک کار با فولاد آلیاژی 42CrMo.
سیستم نمایش دیجیتال: صفحه نمایش لمسی دلتا
مبدل: OMRON، ژاپن
سیستم روانکاری اتوماتیک: مفصل چینی-ژاپنی، که دارای هشدار بلوک است
مشخصات فنی اصلی،
|
