جزئیات محصول:
پرداخت:
|
| وضعیت: | جدید | نام: | دستگاه خم کن 4 غلتکی هیدرولیک CNC |
|---|---|---|---|
| ماشین تایپ: | دستگاه خم کن 4 غلتکی W12-65x3000 | مواد / فلز پردازش شده: | فولاد کربنی با ضخامت بزرگ، SS، فولاد آلیاژی |
| کاربرد: | ورق فلزی ضخیم، خم شدن صفحه SS، نورد ورق فولادی کربنی، ساخت لوله/لوله روغن، | ماده خام: | ورق / ورق نورد، فولاد فلزی / صفحه / پروفیل |
| اتوماسیون: | خودکار | روش کنترل: | CNC تمام اتوماتیک الکترو هیدرولیک |
| سیستم کنترل: | کنترل PLC Omron یا زیمنس، صفحه نمایش لمسی | عملکرد نورد: | با پیش خمش / نورد، نورد نامتقارن |
| Max. حداکثر Central bending thickness ضخامت خمش مرکزی: | صفحه فولاد کربن 65 میلی متر، صفحه SS 55 میلی متر | حداکثر ضخامت قبل از خم شدن: | صفحه فولاد کربن 55 میلی متر، صفحه SS 45 میلی متر |
| طول نورد: | 0-3000 میلی متر | به طور کامل با حداقل قطر بارگذاری شده است: | 2400 میلی متر |
| سرعت کار: | 1.5-5 متر در دقیقه | سیستم هیدرولیک: | گروه دریچه های یوکن یا رکسروث |
| ردیف غلتک پشتیبان: | بالابر / پایین سیلندر هیدرولیک | درایو نورد: | غلتک بالا و غلتک پایین همه هیدروموتور هستند |
| موتور اصلی: | 110 کیلووات | وزن: | 17500 کیلوگرم |
| ابعاد: | 6600x4260x3850mm | ولتاژ: | 220V/380V/415V/440V/50HZ/60ZH، سفارشی |
| رنگ: | خاکستری سفید / OEM، سفارشی | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی فنی ویدئویی، پشتیبانی آنلاین |
| ضمانتنامه: | 1 سال | ||
| برجسته: | مخروطی مربع 4 رول غلتک خمش,مخروط مربع 4 رول ورق غلتکی 65x3000 میلی متر,ماشین های هیدرولیک خمش صفحه 65x3000 میلی متر |
||

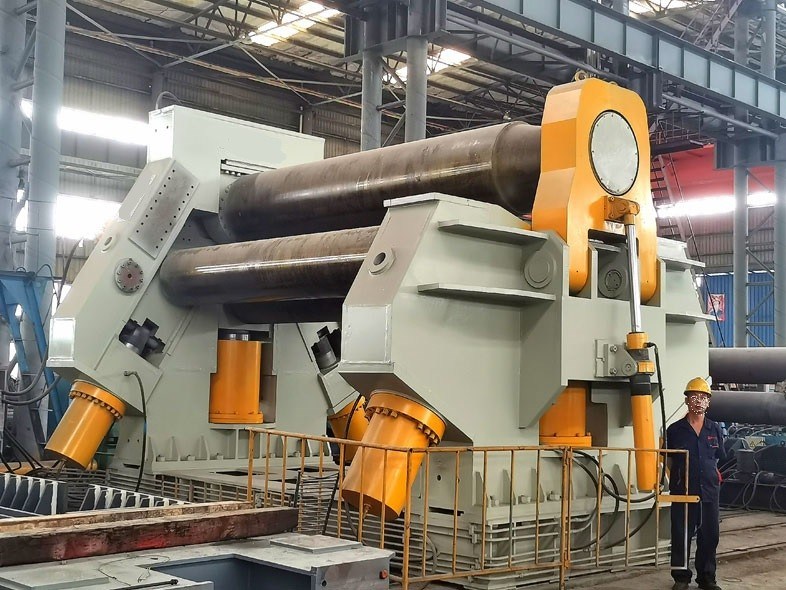

مخروط صفحه 4 غلتکی CNC نوع بزرگ 65x3000 میلی متر و ماشین آلات خم کننده دستگاه نورد هیدرولیک مربعی
این متعلق به دستگاه نورد صفحه چهار رول است، غلتک بالا ثابت است و این درایو اصلی است، موتور هیدرولیک که توسط چرخ دنده درایو با سرعت متغیر درایو تسمه غلتکی بالا و پایین هدایت می شود تا گشتاور را برای ورق رول فراهم کند.زیر غلتک به صورت عمودی از طریق فشار هیدرولیکی که بر روی پیستون سیلندر هیدرولیک به دست آمده به منظور بستن صفحه برای انتقال هیدرولیک عمل می کند.رول پایینی طرفین با غلتک جانبی و سیلندر که توسط روغن هدایت می شود. مزیت دستگاه خم شدن صفحه انتهایی (پیش خم شدن) و نورد را می توان در همان دستگاه انجام داد.
جابجایی بالابر توسط سنسورها و PLC کنترل می شود، به طور خودکار تراز می شود و روی صفحه لمسی نمایش داده می شود.
دستگاه های نورد صفحه 4 غلتکیبا انواع گسترده مورد استقبال مشتریان قرار می گیرند.دستگاه خم کن صفحه 4 رول با سطح فنی بالا، عملکرد کامل، دقت بالا و عملکرد راحت، مدلی ایده آل برای نورد است.قطعه کار گرد، قوسی، مخروطی و خاص.
دستگاه نورد سری W12 با چهار غلتک از درایو مکانیکی چرخشی غلتکی فوقانی، درایو هیدرولیک نوسان غلتک پایین و غلتک جانبی، سیستم عملیات کنترل متمرکز الکتریکی استفاده می کند.
این دستگاه می تواند پیش خم شدن و نورد لوله شکل را برای تغذیه یک ماده کامل کند، مواد قوسی یا مخروطی متوسط را می توان با حاشیه مستقیم باقیمانده و راندمان کاری بالا از قبل خم کرد.
همچنین می تواند کار تراز کردن تقریبی صفحه فلزی را انجام دهد.
دستگاه مجهز به کنترل سیستم CNC، سطح اتوماسیون را بهبود می بخشد.
این به طور گسترده ای در نفت، دیگ بخار شیمیایی، کشتی سازی، ساختار فلزی و صنعت ساخت مکانیکی استفاده می شود.
ساختار اصلی دستگاه:
مشخصات فنی اصلی،
| مشخصات | بیشترین ضخامت کویل (Mm) |
بیشترین عرض سیم پیچ (Mm) |
محدودیت بازده بشقاب (MPa) |
سرعت سیم پیچ (M / دقیقه) |
با حداقل قطر سیم پیچ بارگیری می شود (Mm) |
قطر رول (Mm) |
زیر قطر رول (Mm) |
طرف قطر رول (Mm) |
رول کناری حداکثر سکته مغزی (Mm) |
رول کناری سرعت تنظیم (M / دقیقه) |
موتور اصلی قدرت (کیلووات) |
| W12-25 *2000 | 25 | 2000 | 245 | 4 | 800 | 350 | 320 | 280 | 240 | 80 | 22 |
| W12-20 *2500 | 20 | 2500 | 245 | 4 | 640 | 350 | 320 | 280 | 240 | 80 | 30 |
| W12-30 *2000 | 30 | 2000 | 245 | 4 | 1000 | 400 | 360 | 300 | 240 | 80 | 37 |
| W12-25 *2500 | 25 | 2500 | 245 | 4 | 800 | 400 | 360 | 300 | 240 | 80 | 37 |
| W12-35 *2000 | 35 | 2000 | 245 | 4 | 1200 | 420 | 380 | 330 | 210 | 80 | 37 |
| W12-30 *2500 | 30 | 2500 | 245 | 4 | 1000 | 400 | 360 | 320 | 230 | 80 | 37 |
| W12-40 *2000 | 40 | 2000 | 245 | 4 | 1400 | 480 | 400 | 340 | 420 | 80 | 45 |
| W12-45 *2000 | 45 | 2000 | 245 | 4 | 1600 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-35 *2500 | 35 | 2500 | 245 | 4 | 1200 | 480 | 400 | 340 | 420 | 80 | 45 |
| W12-40 *2500 | 40 | 2500 | 245 | 4 | 1400 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-45 *2500 | 45 | 2500 | 245 | 4 | 1600 | 530 | 480 | 420 | 450 | 80 | 63 |
| W12-35 *3000 | 35 | 3000 | 245 | 4 | 1200 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-45 *3000 | 45 | 3000 | 245 | 4 | 1600 | 560 | 500 | 450 | 450 | 80 | 63 |
| W12-55 *2500 | 55 | 2500 | 245 | 4 | 2000 | 600 | 550 | 480 | 500 | 78 | 75 |
| W12-55 *3000 | 55 | 3000 | 245 | 4 | 2000 | 620 | 560 | 490 | 500 | 78 | 75 |
| W12-65 *3000 | 65 | 3000 | 245 | 4 | 2400 | 670 | 600 | 530 | 550 | 78 | 110 |
