| شرایط. شرط: | جدید | نام: | مشخصات دستگاه خم کن بخش هیدرولیک |
|---|---|---|---|
| تایپ کنید: | W24S-180، بخش مشخصات دستگاه نورد | کاربرد: | خم شدن پروفیل های فولاد کربنی، خم شدن لوله SS |
| مواد / فلز پردازش شده: | پروفیل های کربن فولاد، فولاد ضد زنگ، آلومینیوم | ماشین تایپ: | 3 رول بخش هیدرولیک رول خم ماشین |
| ماده خام: | پروفیل /لوله/لوله/ نورد میله فولادی | خدمات اضافی: | بخش پروفیل ماشینکاری، شکل دهی لوله گرد، |
| عمل: | سیستم NC و CNC کار می کند | اتوماسیون: | برقی، هیدرولیک، اتوماتیک |
| قدرت: | برقی، هیدرولیک | قطر غلتک: | 180 میلی متر |
| Max. حداکثر Section Modulus of elasticity بخش مدول الاستیسیته: | 210 سانتی متر مربع | خم شدن لوله گرد: | 168.8x10mm، |
| حداقل قطر خمشی: | 2000 میلی متر | سرعت خم شدن: | 5 متر در دقیقه |
| فشار سیستم هیدرولیک: | 22.5 مگا پاسکال | موتور اصلی: | 30 کیلو وات |
| ولتاژ: | 220 ولت / 380 ولت / 415 ولت / 440 ولت / سفارشی، 380 ولت / 50 هرتز / 3 فاز 220 ولت / 60 هرتز / 3 فاز | رنگ: | سفارشی، آبی / OEM |
| بعد، ابعاد، اندازه: | 2400 * 1500 * 1600 میلی متر | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی فنی ویدئویی، پشتیبانی آنلاین |
| ضمانتنامه: | 1 سال | ||
| برجسته: | دستگاه نورد صفحه هیدرولیک,دستگاه نورد لوله cnc,دستگاه نورد بخش cnc |
||

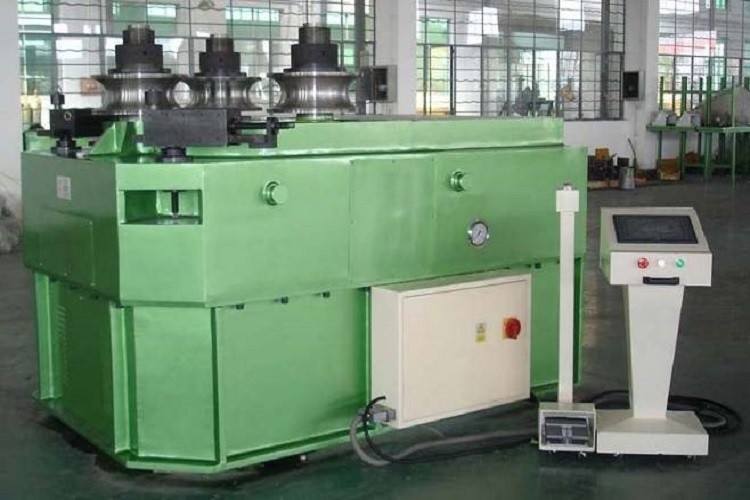

دستگاه خم کن بخش پروفیل درایو هیدرولیک سه رول افقی
1. درایو هیدرولیک سه رول با مزیت پایدار.
2. دو رول جانبی انحنا را با خط کش رنده تنظیم می کنند تا محدوده انحنا را کنترل کنند.دو رول جانبی می توانند انحنا را به طور همزمان یا جداگانه تنظیم کنند.عملکرد آسان و دقت بالا.
3. توسط صفحه لمسی و PLC کنترل می شود.
4. نقص کارآگاه خودکار و سیستم هشدار.صفحه نمایش تمام اطلاعات خرابی و راه حل را نشان می دهد.
5. ماشین حساب مقدار پردازش شده را در هر زمان نشان می دهد.
6. همه داده ها می توانند برای همیشه در PLC ذخیره شوند و در هر زمان می توان از آنها استفاده کرد
7. با عملیات دستی، نیمه خودکار و کامل خودکار.
8. قادر به خم کردن پروفیل های مختلف مانند آهن زاویه، پرتو U، تیر من، نوار صاف، لوله گرد و غیره.
اصل کار:
هنگامی که قطعه کار در رول های میانی و رول های جانبی ضربه می زند، لحظه خمشی ایجاد می کند.نیروی اصطکاک قطعه کار را در هنگام غلتک به حرکت در می آورد.سپس قطعه کار تحت لنگر خمشی و اصطکاک نیرو به دایره تبدیل می شود.
این دستگاه از راه اندازی ورودی مخزن روغن و کنترل PLC استفاده می کند و به اتوماسیون بالایی دست یافته است.دقت ورودی مخزن روغن توسط خط کش توری کنترل می شود که دقت قطر قطعه کار را تضمین می کند.ورود مخزن روغن، بازوی غلتشی را در اطراف سنبه می چرخاند و سپس موقعیت غلتک جانبی را تغییر می دهد تا شعاع قطعه کار تغییر کند.
ظرفیت پردازش:
|
لوله گرد |
حداکثرOD | 177.8 |
| ضخامت دیوار | 10 | |
| دیا خم شدن. | 2500 | |
|
میله فولادی گرد |
حداکثرOD | 110 |
| دیا خم شدن. | 800 | |
|
لوله مربع |
max.section | 140x140 |
| ضخامت دیوار | 8 | |
| دیا خم شدن. | 2400 | |
| خم لوله تخت | max.section | 200 |
| ضخامت دیوار | 30 | |
| دیا خم شدن. | 1900 | |
| خم لوله تخت | max.section | 180 |
| ضخامت دیوار | 70 | |
| دیا خم شدن. | 800 | |
| فولاد زاویه | max.section | 180×18 |
| دیا خم شدن. | 3200 | |
| فولاد زاویه | max.section | 180×18 |
| دیا خم شدن. | 3200 | |
| فولاد یو | مدل فولاد U | 18 |
| دیا خم شدن. | 1600 | |
| فولاد یو | مدل فولاد U | 18 |
| دیا خم شدن. | 1600 | |
| فولاد یو | مدل فولاد U | 18 |
| دیا خم شدن. | 2800 | |
| فولاد تی | مدل فولاد تی | 130x12 |
| دیا خم شدن. | 2000 | |
| فولاد تی | مدل فولاد تی | 120x11 |
| دیا خم شدن. | 1800 | |
| لوله مستطیل | مدل لوله مستطیلی | 160x80x8 |
| دیا خم شدن. | 2500 | |
| لوله مستطیل | مدل لوله مستطیلی | 150x100x6 |
| دیا خم شدن. | 2500 | |
| H فولاد | مدل H استیل | 16 |
| دیا خم شدن. | 2000 | |
| H فولاد | مدل H استیل | 25 |
| دیا خم شدن. | 4000 | |
| فولاد مربع | مدل استیل مربعی | 100 |
| دیا خم شدن. | 800 |
پارامترهای فنی اصلی،
|
پارامتر فنی:
|
W24S
|
||||||
|
140
|
180
|
260
|
320
|
400
|
500
|
||
|
قالب خمش پروفیل (حداکثر)
|
140
|
180
|
260
|
320
|
400
|
500
|
|
|
سرعت سیم پیچ (m/min)
|
5
|
4
|
|||||
|
حد بازده شیت ماتال (mpa)
|
△S=250
|
||||||
 |
نمایه (حداکثر) میلی متر
|
140*16
|
150*16
|
160*16
|
180*14
|
200*18
|
200*20
|
|
قطر خمشی (حداقل) میلی متر
|
2400
|
2600
|
2600
|
3600
|
3600
|
4000
|
|
|
نمایه (ترکیب) میلی متر
|
50*5
|
50*6
|
60*6
|
70*6
|
75*6
|
85*6
|
|
|
قطر خمشی (حداقل) میلی متر
|
1000
|
1200
|
1200
|
1500
|
1400
|
1600
|
|
|
|
نمایه (حداکثر) میلی متر
|
150*16
|
160*16
|
180*14
|
200*18
|
200*24
|
250*25
|
|
قطر خمشی (حداقل) میلی متر
|
2200
|
2000
|
2500
|
3600
|
3600
|
4000
|
|
|
نمایه (ترکیب) میلی متر
|
50*5
|
50*6
|
60*6
|
70*6
|
75*6
|
85*6
|
|
|
قطر خمشی (حداقل) میلی متر
|
800
|
1000
|
1000
|
1300
|
1500
|
1600
|
|
|
|
مواد
|
30
|
32
|
36
|
40
|
45
|
50
|
|
قطر خمشی (حداقل) میلی متر
|
1200
|
1500
|
1800
|
2000
|
2000
|
2400
|
|
|
|
مواد
|
30
|
32
|
36
|
40
|
45
|
50
|
|
قطر خمشی (حداقل) میلی متر
|
1700
|
1800
|
1800
|
2000
|
2000
|
2400
|
|
|
|
نمایه (حداکثر) میلی متر
|
280*50
|
300*50
|
330*50
|
360*60
|
400*75
|
500*76
|
|
قطر خمشی (حداقل) میلی متر
|
1300
|
1500
|
1900
|
2000
|
2400
|
2400
|
|
|
|
نمایه (حداکثر) میلی متر
|
150*40
|
180*30
|
190*40
|
190*50
|
200*50
|
200*60
|
|
قطر خمشی (حداقل) میلی متر
|
1500
|
2000
|
2000
|
2400
|
2200
|
2500
|
|
|
|
نمایه (حداکثر) میلی متر
|
168*6
|
168*8
|
219*8
|
245*8
|
273*8
|
323*10
|
|
قطر خمشی (حداقل) میلی متر
|
2000
|
2000
|
3500
|
3000
|
3500
|
4200
|
|
|
|
نمایه (حداکثر) میلی متر
|
100
|
110
|
120
|
135
|
150
|
160
|
|
قطر خمشی (حداقل) میلی متر
|
1200
|
1300
|
1350
|
1800
|
2000
|
2000
|
|
|
|
نمایه (حداکثر) میلی متر
|
125*10
|
140*10
|
150*10
|
165*10
|
180*12
|
200*12
|
| قطر خمشی (حداقل) میلی متر |
2500
|
3000
|
3000
|
3500
|
3500
|
500
|
|
