Rack CNC Rolling Machine Sheet Metal Profile Aluminium Pipe Bender 3D Servo

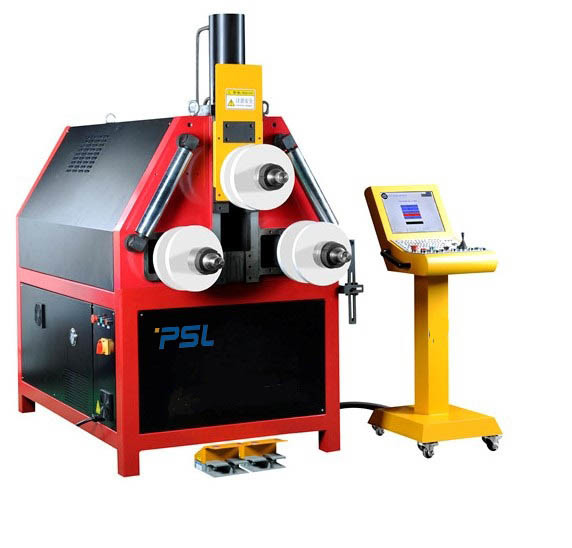

دستگاه خم کن رول پروفیل هیدرولیک CNC 3D Servo drive

1. معرفی تجهیزات:

دستگاه خم کن رول CNC-25T یک تجهیزات کار سرد کارآمد برای نورد و خم کردن پروفیل های فلزی مختلف صنعتی است (اندازه مقطع: 200mm * 100mm، تنش خمشی کمتر از 25x10 ^ 3kn).

این می تواند قطعات کار دوبعدی قوس چند بخش با انحنای متغیر و قطعات کار فضای سه بعدی را در یک زمان خم کند.

2. عملکرد تجهیزات:

این می تواند قوس منفرد، قوس چند بخش انحنای متغیر، بیضی، قوس مثبت و منفی، قوس مارپیچی و سایر قوس های خاص را خم کند.

این می تواند قطعات کار سه بعدی مختلف را در یک زمان خم کند.

هنگام خم کردن قطعات کار پیچیده (مانند بیضی و قوس چند بخش)، می توان از اندازه گیری برگشتی برای کمک به برنامه نویسی استفاده کرد.

تجهیزات دارای عملکرد شبکه هستند و رابطی که می تواند به شبکه LAN و اترنت کاربر متصل شود رزرو شده است.برای انتقال داده ها، تشخیص از راه دور، نظارت از راه دور و غیره می توان آن را با توجه به نیازهای معقول کاربران ارتقا داد (سازنده آن را به صورت رایگان در چرخه عمر تجهیزات ارتقا می دهد).

عملکرد حفاظتی:

① حفاظت ایمنی، حفاظت از نشت، حفاظت اضافه بار و اتصال کوتاه باید برای اطمینان از ایمنی اپراتورها ارائه شود.

② دستگاه حد مرگ بالا و پایین بلوک کشویی تضمین می کند که بلوک کشویی در هیچ عملیاتی هرگز از موقعیت مرکز مرده بالا و پایین تجاوز نخواهد کرد.

③ مجهز به محافظ قالب، پس از وارد کردن پارامترهای قالب به کامپیوتر، می تواند اطمینان حاصل کند که قالب در اثر سوء کار خرد نمی شود.

④ موتور اصلی موتور فرکانس متغیر و تنظیم سرعت بدون پله را تصویب می کند.دارای عملکرد حفاظت از اضافه بار است.

⑤ سیستم هیدرولیک فقط فشار کاری را در حین کار خودکار فراهم می کند که اتلاف انرژی را کاهش می دهد.

عملیات ایدز:

① یک دستگاه غلتک جانبی در دو طرف ماشین ابزار وجود دارد که باعث پایداری بیشتر مواد در فرآیند پردازش می شود و به گرفتن و تخلیه مواد کمک می کند.

② شفت پایینی ماشین ابزار عملکرد تنظیم شفت به شفت را دارد.هنگام خم کردن پروفیل های مختلف، فاصله شفت های مختلف می تواند شکل گیری مواد را پایدارتر کند.

③ دارای نمایش بازخورد بلادرنگ در هر نقطه است، به طوری که اپراتور می تواند عملکرد ماشین ابزار را در هر زمان تشخیص دهد.

④ با کمک محاسبه بازگشت، اپراتور می تواند به طور خودکار برنامه ریزی کند.

⑤ سیستم چشم سبک می تواند موقعیت نقطه شروع خمشی قطعه کار را به خودی خود تنظیم کند، که می تواند باعث شود همان دسته از قطعات کار در یک موقعیت خاص دور از سر مواد شروع به خم شدن کنند تا پایداری محصول بهبود یابد.

عملکردهای کنترل و نرم افزار:

① مفهوم طراحی رابط انسان و ماشین را دنبال کنید، کنترل کنسول برای کار راحت است و همه داده ها روی صفحه نمایش نمایش داده می شوند.

② پنل عملیات یک پنل چینی / انگلیسی است که از طریق آن می توان داده ها را بدون از دست دادن در صورت قطع برق ویرایش و ذخیره کرد.

③ ظرفیت ذخیره سازی دستگاه 4G است، که می تواند حداقل 1000 فایل برنامه را ذخیره کند (یک فایل برنامه مربوط به یک قطعه کار است) و هر فایل برنامه می تواند 300 بخش برنامه بنویسد (هرچه بخش های بیشتر باشد، برای خم شدن قوس چند قسمتی مساعدتر است. قطعه کار).

④ رابط عملیات نرم افزار به رابط های مختلف تقسیم می شود، مانند خم شدن رول عمومی، خم شدن رول بیضی، خم شدن رول آموزشی و خم شدن رول سه بعدی، که می تواند آزادانه توسط اپراتور انتخاب شود.

⑤ دارای عملکرد برنامه ریزی خودکار خاصی است.

⑥ اینچ دستی، کنترل خودکار، تنظیم بزرگنمایی سرعت، تعویض مختصات نسبی / مطلق، محاسبه طول مواد و سایر عملکردها، تنظیم برنامه فشار هیدرولیک، صفر کردن مکانیکی، مدیریت اختیار کاربر و سایر عملکردها را فراهم می کند.

مزایا و ویژگی ها:

① کاربر می تواند شکل داده های پروفایل را که باید خم شود از دستگاه ورودی وارد کند، و می تواند پروفیل را با انحنای متغیر (دو بعدی)، با شعاع شکل گیری دقیق و انتقال صاف بین انحناهای مختلف پردازش کند.این می تواند پردازش خمش رول پروفیل های آلومینیومی گرد، مربع و خاص را تکمیل کند.

② همه دستورات به راحتی قابل درک هستند و برای اپراتور آسان است که به سرعت تسلط یابد.هنگامی که برخی از خطاهای غیر واقعی یا غیر منطقی وجود دارد، دستگاه بر روی صفحه نمایش درخواست می کند تا به اپراتور کمک کند تا به سرعت مشکل را برطرف کند.

③ خط کش توری موج دوگانه 0.001 میلی متر (نه موج تک) برای بازخورد راه رفتن نوار لغزنده میانی استفاده می شود که دقت بازخورد و توانایی ضد تداخل را به شدت بهبود می بخشد.

④ عملکرد سرعت کم، انرژی زیاد و توقف آهسته را دارد که کارایی خمش و دقت موقعیت یابی طول را بهبود می بخشد.

⑤ سیستم نمایه سازی سروو یک سیستم کنترل حرکت ویژه است.دقت تطابق ایده آل را می توان با درون یابی حرکت به دست آورد.این می تواند تغییر شکل خمشی چند رادیانی پیچیده مواد را درک کند.

شاخص پارامتر:
