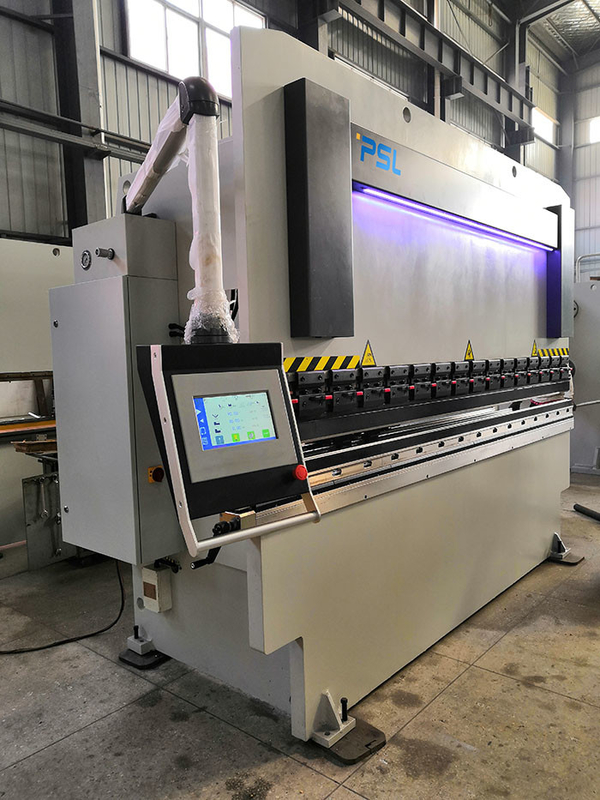

دستگاه خم کن ورق NC کوچک Cnc پرس هیدرولیک ترمز NC 12 فوت 165 تن

دستگاه خم کن ورق NC برک پرس هیدرولیک CNC سبک LVD-YSD





  اصلیمشخصهاس های این ماشین:



       PPT(K) seires Press Brake یک دستگاه خم کن سنتی ورق فلز است.از نظر ظاهری ساده، از نظر ظاهری زیبا، در عملکرد راحت و در تنظیم ساده است.



      یک کنترل ساده، موثر و دقیق سیستم همگام سازی اجباری مکانیکی اتخاذ می شود، و همگام سازی Ram توسط یک شفت پیچشی کنترل می شود و درجه ختم خمشی با یک توقف مکانیکی تحقق می یابد.

      PPTK می تواند عملیات کنترل عددی را تحقق بخشد.



      هزینه کم و نگهداری ساده.



      عیب این است که راندمان پایین و درجه دیجیتالی شدن متوسط ​​است.













عملکردهای اصلی پرس ترمز:



1. 1.این دستگاه خم کنبه تصویب رسید طراحی به کمک کامپیوتر از فناوری LVD.قاب، رم و سایر قطعات ماشینکاری مهم توسط نرم افزار تحلیل المان محدود ANSYS تجزیه و تحلیل می شوند تا استحکام و منطقی بودن ساختار قاب را تضمین کنند.







1.2.قاب از ساختار جوشکاری یکپارچه استفاده می کند که دارای استحکام خوب و پایداری قوی است.



1.3.صفحه فولادی Q235-B برای چهار قسمت اصلی پانل دیوار جانبی دوم، صفحه عمودی میز کار و بلوک کشویی استفاده می شود.



1.4.جوش لب به لب اتوماتیک با جوش زیردریایی به تصویب رسید.هنگام جوشکاری، جوش را از دو طرف برگردانید تا تغییر شکل جوش کاهش یابد.جوش باید عاری از بریدگی، سوراخ هوا، ترک و سایر عیوب جوشکاری باشد.



1.5.پس از جوشکاری قاب، فرآیند درمان پیری بازپخت در دمای بالا برای حذف تنش جوشکاری و اطمینان از دقت و پایداری قطعات پردازش شده اتخاذ می‌شود.



1.6.ماشینکاری قاب از روش ماشینکاری گیره یکباره ماشینهای حفاری و فرز کف بزرگ و مرکز ماشینکاری Gantry استفاده می کند تا از دقت ماشینکاری قطعات اطمینان حاصل شود.







   2. سیلندرها:

2. 1. بلوک سیلندر به طور یکپارچه با فولاد 45# فورج شده است و دارای استحکام و استحکام کافی است.پس از آهنگری و شکل دهی، تنش داخلی باید از طریق آزمایش غیر مخرب و فرآیند بازپخت حذف شود.



2.2.میله پیستون و سر سیلندر از فولاد فورج شده 45# ساخته شده و برای اطمینان از خواص مکانیکی خوب و جامع آنها خاموش شده است.



2.3 پردازش بلوک سیلندر عمدتاً بر روی آسیاب دروازه ای متحرک CNC انجام می شود.با فرض اطمینان از دقت ابعادی و تحمل هندسی، زبری سطح می تواند به Ra0.4 برسد.



2.4.میله پیستون و سر سیلندر فرآیند ذوب مس را اتخاذ می کنند.مس مذاب برنجی است که استحکام پشتیبانی و مقاومت بار خارج از مرکز سطح راهنما را بهبود می بخشد و همچنین پیش شرط هایی را برای آب بندی قابل اعتماد ایجاد می کند.



2.5.سطح میله پیستون پس از خاموش شدن با فرکانس بالا ناهموار است و سختی می تواند به hrc45 برسد که مقاومت در برابر سایش سطح را بهبود می بخشد.پس از آبکاری کروم، ضخامت پوشش به 0.08 میلی متر می رسد.پس از آبکاری کروم، سنگ زنی و پرداخت ارتعاشی برای اطمینان از گرد بودن و استوانه بودن آن اتخاذ می شود و زبری سطح بیشتر بهبود می یابد.



3. میله پیچشی اجباریمکانیکیهمگام سازی، تعادل درپوش را با محور Y با دقت بالا محدود کنید.





   4. سیستم هیدرولیک،

4.1 فن آوری پیشرفته اروپایی را معرفی کنید و بلوک شیر یکپارچه را اتخاذ کنید.

4.2 سیستم هیدرولیک دارای محافظ سرریز اضافه بار است که ایمن و قابل اعتماد است.

4.3 پمپ روغن از پمپ دنده داخلی پرفشار شرکت Nachi در ژاپن استفاده می کند که می تواند فشار بالا و صدای کم را تحمل کند.

4.4 حلقه آب بندی از شرکت مرکل آلمان با عملکرد آب بندی خوب، عملکرد قابل اعتماد و عمر طولانی ساخته شده است.

4.5 نمایشگر سطح روغن واضح و شهودی وجود دارد.

4.6 سیستم هیدرولیک مجهز به فیلتر با دقت فیلتر بالا می باشد.

4.7 ماشین ابزار می تواند به طور مداوم تحت بار نامی کار کند و سیستم هیدرولیک به طور مداوم پایدار است.







5.گیج پشتی توسط سازه فولادی جوش داده شده و استحکام بالایی دارد.برای اطمینان از عملکرد با دقت بالا، توسط موتور سروو، بال اسکرو و راهنمای خطی هدایت می شود.انگشتان bakc-gauge دارای موازی بودن بالا و تنظیم سریع روی راهنمای خطی هستند.




6. راهنمای tدستگاه جبران انحراف قادر،

میز کار محدب قابل تنظیم یکپارچه می تواند جبران انحراف دقیق را در کل طول بدست آورد.این به طور موثر تغییر شکل انحراف ناشی از لغزنده و صفحه عمودی میز کار را جبران می کند و می تواند یک قطعه کار خمشی ایده آل به دست آورد.میز کار جبران انحراف می تواند در طول عمر دستگاه ابزار بدون تعمیر و نگهداری باشد.





7. ابزار ویژه بالا با بستن سریع طراحی شده برای خم کردن صفحات فولادی ضد زنگ نازک نصب شده است.

V-Die 4 طرفه با دهانه های مختلف

مواد ابزار: 42CrMo HRC45



8.پدال/سویچ پا با توقف اضطراری.



9. لامپ ال ای دی پوشش قوچ جلو برای روشنایی.



10.CNCکنترل کننده برای پرس ترمز هیدرولیک: Delem DA41T، Estun E300T، EASYCAT TP10s

این کنترلرها فقط می توانند دو محور سروو X & Y و میز کرونینگ را کنترل کنند.

  عملکرد برنامه نویسی چند مرحله ای قادر به دستیابی به یک عملیات خودکار و موقعیت یابی مداوم یا مراحل چند مرحله ای و همچنین تنظیم دقیق خودکار برای موقعیت های درپوش عقب و بلوک سر خوردن است.









اجزای اصلی:



مدل اختیاری	سازنده	ملاحظات
سیستم CNC	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(اختیاری) (اختیاری)
سیستم هیدرولیک	شیرهای برقی اصلی	رکسروث اولین
آب بندی ها	سیلندرها	مرکل NOK
گیج پشت	سروو موتور بال اسکرو + راهنمای خطی	EASTCAT تایوان
پمپ روغن	پمپ روغن دنده داخلی	ناچی آفتابی
نیروی اصلی	موتور AC سروو موتور	وان بانگ ویچی	(اختیاری)
میز کار	میز تاج گذاری دستی میز تاج مکانیکی موتوری	PSL PSL	اختیاری
امنیت	نرده های فولادی دو طرف جلو حفاظت از سنسور ایمن پشت	PSL	(اختیاری)
بازوی پشتیبان جلو	بازوی پشتیبانی ساده ثابت بازوهای پشتیبانی نصب شده رویراهنمای خطی	PSL	(اختیاری)
ولتاژ	380 ولت / 50 هرتز	PSL	سفارشی
جزء الکتریکی	رله اشنایدر، کنتاکتور	اشنایدر
سوئیچ پا	سوئیچ عمودی Kaikun کره ای	کایکون کره ای
بخش گلو	400 میلی متر 400-600 میلی متر (اختیاری)	PSL





توابع یا قطعات اختیاری،



1.تکیه گاه های جلویی به آرامی روی راهنمای خطی در امتداد میز کار به سمت راست یا چپ حرکت می کنند، همچنین می توانند بالا و پایین تنظیم شوند.



2.کنترلر CNC SNC53 برای کنترل محورهای بیشتر با موتورهای سروو (X,Y1,Y2,R,Z1,Z2)



3. میز تاج مکانیکی موتوری (جبران انحراف) توسط کنترلر CNC تنظیم می شود.



4.تیر عقب گیج با راهنمای خطی دوتایی برای حرکت آسان انگشتان (Z1,Z2).



5. دستی یا سروو راندن انگشتان پشت سنج بالا/پایین (محور R).



5. به روز رسانی موتور اصلی به سروو موتور برای صرفه جویی در انرژی و هزینه برق.



6.محافظ ایمنی لیزر.



7. عمق گلو می تواند تا 500 میلی متر یا بیشتر باشد.



8. چیلر خنک کننده برای سیستم هیدرولیک

























پارامترهای اصلی سری PPT(K).





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
فشار اسمی kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
عرض تخته تاشو میلی متر	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
فاصله ستون ها میلی متر	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
ضربه لغزنده میلی متر	100	100	100	100	100	100	100	130	130	130	130	130	150	150
فاصله تنظیم لغزنده میلی متر	80	80	80	80	80	80	80	110	110	110	110	110	120	120
فاصله بین لغزنده و جدول میلی متر	300	300	300	300	300	300	300	310	310	310	310	310	350	350
عمق گلو میلی متر	200	200	200	200	200	200	200	200	200	200	200	200	250	250
عرض میز کار میلی متر	140	140	140	140	140	140	140	180	180	180	180	180	180	180
سرعت رانندگی میلی متر بر ثانیه	100	100	100	78	100	100	100	100	100	100	100	100	100	100
سرعت کار mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
سرعت برگشت mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
قدرت موتور کیلووات	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
وزن خالص ماشین ابزار کیلوگرم	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
فاصله بلوک عقب میلی متر	400	400	400	400	600	600	600	600	600	600	600	600	600	600
حجم مخزن سوخت L	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
طول اندازه کلی میلی متر	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
ابعاد میلی متر	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
اندازه ظاهری بالا میلی متر	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
