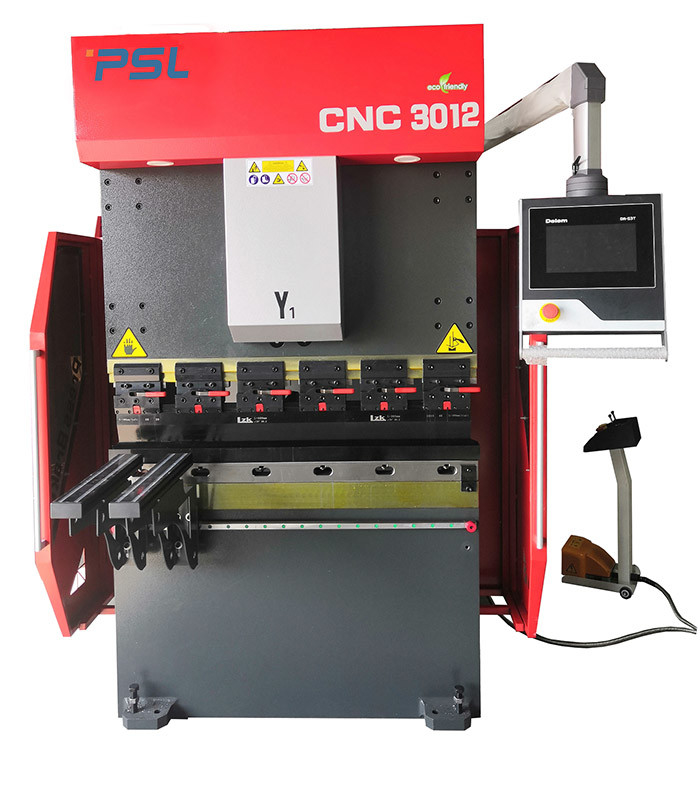

دستگاه پرس ترمز خم کن سروو الکتروهیدرولیک مینی CNC 30 تنی چند محوره

ورق فلزی چند محوره CNC ساخت پرس ترمز الکتروهیدرولیک



اصل و ویژگی های دستگاه:



1، ساختار پرس ترمز:
1) ساختار کامل فولادی جوش داده شده؛لخانه های eft و right، میز کار و پایه سیلندر در یک قاب کامل جوش داده شده اند.

2) پس از جوشکاری، تنش داخلی با تمپر از بین می رود، بنابراین کل فولاد قوی و پایداری خوبی دارد.
2) نرم افزار تحلیل المان محدود ANSYS برای اطمینان از قابلیت اطمینان دستگاه و دقت.



2، سیستم هیدرولیک:
1) سیستم کنترل یکپارچه وارد شده ازرکسروث آلمان;
2) نصب خطوط لوله را کاهش دهید.
3) از ثبات کار و ظاهر بهتر اطمینان حاصل کنید.



3، سیلندرهای روغن اصلی:
1) حالت کنترل حلقه بسته: شیر سروو الکترو هیدرولیک آلمان و خط کش توری وارداتی.

2)فرکانس بالاتکنولوژی کنترل هیدرولیک، سریع تر، کارآمدتر و دقیق تر.
3) کاملاً متفاوت از ماشین های خم کن مکانیکی سنتی.
4) دقت بالا در موقعیت سر خوردن و خم شدن؛
5) عملکرد دقیق و پایدار



4، گیج پشتی:
1) پیچ توپ با کیفیت بالا و راهنمای خطی برای اطمینان از دقت توقف.
2) مسدود کردن چند محوره کاربردی تر با توجه به نیاز مشتری در دسترس است.

3)2 مجموعه استاندارد انگشتان نصب شده در راهنمای خطی نصب شده بر روی تیر گیج پشتی، در مورد قطعات کار با اشکال پیچیده، سیستم گیج عقب 4 یا 5 انگشتی و قالب های مربوطه برای انتخاب شما موجود است.



5، بدن دو طرف:
1) صفحات C شکل در هر دو طرف نصب می شوند.
2) خط کش گریتینگ با دقت بالا روی صفحات C شکل است.
3) از تأثیرات بر دقت خمش ناشی از اعوجاج بدنه دستگاه در طول فرآیند خمش خودداری کنید.



6، کنترلر CNC:

1) تمام اقدامات (محورهای X، R، Z در حال اجرا) ازدرپوش عقبتوسط سیستم CNC؛

2) سکته مغزی توسط سیستم CNC کنترل می شود

3) جریان و فشار سیستم هیدرولیک توسط سیستم CNC کنترل می شود

4) تنظیم جبران انحراف توسط سیستم CNC کنترل می شود

5) همه عملیات راحت و سریع هستند.









پیکربندی پایه:





خیر	نام	مدل / ساخت
1	سیستم CNC	کنترلر هلند Delem DA53T, DA58T,DA66T ESA S630, S640, S650 CYBELEC CT8,CT12 LZ-1000
2	برق	فرانسه اشنایدر الکتریک
3	گیج عقب	بال اسکرو + راهنمای خطی;2 مجموعه انگشت در حال حرکت روی راهنمای خطی
4	موتور اصلی	موتور AC زیمنس
5	سروو موتور	نانجینگ استون
6	درایور سروو	نانجینگ استون
7	سوئیچ پدال	KACON، کره جنوبی
8	حلقه آب بندی	BAUSER و Busak+Shamban، آلمان

9	سیستم هیدرولیک	رکسروث، آلمان
10	پمپ روغن	پمپ روغن دنده داخلی ALLEAD با عملکرد بالا و کم صدا
11	رابط لوله روغن	آلمان EMB
12	ابزار بالا و V-Die	یک مجموعه ابزار استاندارد بالا و V Die
13	گیج عقب	تایوان هیوین توپ پیچ و ریل راهنمای خطی
14	سیلندر روغن	چین تایفنگ
15	بستن سریع	برند چینی
16	جبران انحراف	میز جبران مکانیکی / تاج گذاری

17	خط کش رنده	ایتالیا GIVI
18	محور استاندارد	4 +1 (Y1، Y2، X، R، + V )





معرفی قطعات اصلی:



- کنترلر CNC:



 -- سیستم هیدرولیک Rexroth آلمان:











-- اتصالات EMB آلمان

شکل نفیس

سفتی خوب

جریان بزرگ

افت فشار کم

بدون نشتی روغن











- خط کش سنسور GIVI

ترمز فشاری CNC از کنترل سروو الکترو هیدرولیک کاملاً حلقه بسته استفاده می کند.

سیگنال های موقعیت رم می توانند توسط خط کش سنسور دو طرفه به سیستم CNC بازخورد داده شوند.

سپس کنترلر CNC DA58T با تغییر مقدار جریان روغن را تنظیم می کنداندازه باز شدندریچه سنکرون

، بدین وسیله رم Y1 و Y2 را در همان سطح کنترل می کند و حالت موازی میز کار را حفظ می کند.









-- تاج گذاری مکانیکی / جدول جبران

• مکانیزم جبران انحراف موضعی از ساختار جبران ساز جدول تداخل مکانیکی استفاده می کند.کنترل کننده CNC کنترل محاسبه خودکار.
• هر گروه از چندین گروه از سطوح منحنی سه بعدی با شیب های مختلف تشکیل شده است.منحنی جبران به منحنی تغییر شکل صفحه اسلاید نزدیک‌تر است، که دقت ماشین‌کاری دستگاه خمش را تا حد زیادی بهبود می‌بخشد.









-- سیستم پشتیبان

● محور X توسط سروو موتور از طریق بال اسکرو هدایت می شود

● محور R توسط سروو موتور از طریق بال اسکرو یاقفسه و پینیون

● راهنمای بال پیچ و لاینر HIWIN تایوان

● همه موتورهای درایو سروو

  ● تنظیم دستی موقعیت انگشتان

● محورهای Z1، Z2 توسط موتور سروو از طریق خوب رانده می شوندقفسه و پینیون (اختیاری)









  - بستن سریع برای رفع سریع و آسان ابزار Top









- ابزار استاندارد بالا و دابل وی دی دی (سبک آمادا) روی دستگاه

مواد: 42 CrMo

فرآیند خاموش کردن کلی، سختی بالا و مقاومت در برابر سایش خوب.

V-Die تک یا دو V8، V12، V16 (سفارشی)









-- آلمان BAUSER و Busak+Shamban Seals

توانایی قوی ضد اکستروژن برای شکاف

مهر و موم پیچ خورده یا واژگون نخواهد شد

مقاومت در برابر سایش خوب و مونتاژ آسان

نشتی خوب







  --سیستم برق قابل اعتماد

• قطعه الکتریکی (رله، کنتاکتور) فرانسه اشنایدر
• کابینت ضد گرد و غبار درجه IP54 برای تضمینسیستم برق با کیفیت بالا
• عملکرد درب باز و خاموش
• درایورهای سروو موتور Estun با کیفیت بالا به محورهای X,R,Z.
