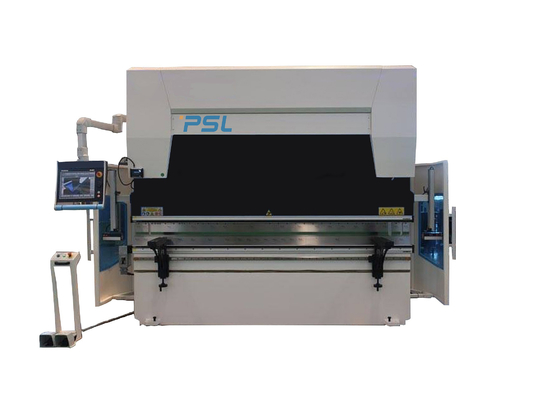

دستگاه خم کن سینی کابل ترمز پرس هیدرولیک DELEM DA66T Da 65 CNC 63 تن 2500 میلی متر

خمش خودکار ورق فلزی CNC الکترو هیدرولیک پرس بریک سروو موتور اصلی



معرفی اپلیکیشن،

این پرس ترمز CNC از ابزار (ابزارهای استاندارد یا ویژه) برای خم کردن ورق فلزی به قطعات کار با اشکال مختلف مقطع هندسی استفاده می کند.

این دستگاه شکل دهی ورق فلزی است که برای پردازش نورد سرد ورق فلز طراحی شده است.

این به طور گسترده ای در صنعت خمش ورق فلزی مانند خودروسازی، ساخت هواپیما، صنایع سبک، کشتی سازی، کانتینر، آسانسور، وسایل نقلیه راه آهن و سایر صنایع استفاده می شود.

این دستگاه خم کن CNC به شما کمک می کند تا روند خم شدن را آسان کرده و راندمان خمش را تا حد زیادی بهبود بخشید.





اصل و ویژگی های دستگاه:



1، ساختار پرس ترمز:
1) ساختار کامل فولادی جوش داده شده؛لخانه های eft و right، میز کار و پایه سیلندر در یک قاب کامل جوش داده شده است.

2) پس از جوشکاری، تنش داخلی با تمپر از بین می رود، بنابراین کل فولاد قوی و پایداری خوبی دارد.
2) نرم افزار تحلیل المان محدود ANSYS برای اطمینان از قابلیت اطمینان دستگاه و دقت.



2، سیستم هیدرولیک:
1) سیستم کنترل یکپارچه وارد شده ازرکسروث آلمان;
2) نصب خطوط لوله را کاهش دهید.
3) از ثبات کار و ظاهر بهتر اطمینان حاصل کنید.





3، سیلندرهای روغن اصلی:
1) حالت کنترل حلقه بسته: شیر سروو الکترو هیدرولیک آلمان و خط کش توری وارداتی؛

2)فرکانس بالاتکنولوژی کنترل هیدرولیک، سریع تر، کارآمدتر و دقیق تر.
3) کاملا متفاوت از ماشین های خم کن مکانیکی سنتی.
4) دقت بالا در موقعیت سر خوردن و خم شدن؛
5) عملکرد دقیق و پایدار





4، تاج مکانیکی / جدول جبران



1) مکانیسم جبران انحراف موضعی از ساختار جبران کننده جدول تداخل مکانیکی استفاده می کند.کنترل کننده CNC کنترل محاسبه خودکار.

2) هر گروه از چند گروه از سطوح منحنی سه بعدی با شیب های مختلف تشکیل شده است.منحنی جبران به منحنی تغییر شکل صفحه اسلاید نزدیکتر است، که دقت ماشینکاری ماشین خمش را تا حد زیادی بهبود می بخشد.









5، سیستم گیج پشتی:
1) پیچ توپ با کیفیت بالا و راهنمای خطی برای اطمینان از دقت توقف.
2) مسدود کردن چند محوره کاربردی تر با توجه به نیاز مشتری در دسترس است.

3)2 سری انگشت استاندارد نصب شده در راهنمای خطی نصب شده بر روی تیر گیج پشتی، در مورد قطعات کار با اشکال پیچیده، سیستم 4 یا 5 انگشتی عقب سنج و قالب های مربوطه برای انتخاب شما موجود است.





6، بدن دو طرف:
1) صفحات C شکل در هر دو طرف نصب می شوند.
2) خط کش گریتینگ با دقت بالا روی صفحات C شکل قرار دارد.
3) از تأثیرات بر دقت خمش ناشی از اعوجاج بدنه دستگاه در طول فرآیند خمش جلوگیری کنید.



7، کنترلر CNC سری Delem:

1) تمام اقدامات (محورهای X،R در حال اجرا) ازدرپوش عقب;

2) سکته مغزی (محورهای Y1، Y2)

3) سیستم هیدرولیک جریان و فشار

4) تنظیم جبران انحراف

5)مشتری می تواند فرم های مختلف را انتخاب کند

X+R ;(DA53T,DA58T)

X+R+Z1+Z2;(با استفاده از DA-66T، DA-69T)

X+X(دلتا)+R+Z1+Z2;(با استفاده از DA-66T، DA-69T)

X1+X2+R1+R2+Z1+Z2.(با استفاده از DA-66T، DA-69T).

 X1+X2+R1+R2+Z1+Z2+Z3+Z4.(با استفاده از DA-66T، DA-69T).







8، خط کش سنسور GIVI

1) ترمز فشاری CNC از کنترل سروو الکترو هیدرولیک کاملاً حلقه بسته استفاده می کند.

2) سیگنال های موقعیت رم می توانند توسط خط کش سنسور دو طرف به سیستم CNC بازخورد داده شوند.

3) سپس کنترلر CNC DA58T با تغییر مقدار جریان روغن را تنظیم می کنداندازه باز شدناز دریچه سنکرون

، بدین وسیله رم Y1، Y2 را در همان سطح در حال اجرا می کند و حالت موازی میز کار را حفظ می کند.





9، بستن سریع برای رفع سریع و آسان ابزار Top







10. ابزار استاندارد بالا و دابل وی دی دی (سبک آمادا) روی دستگاه

مواد اولیه: 42CrMo

   V-Die تک یا دو V8، V12، V16 (سفارشی)

فرآیند خاموش کردن کلی، سختی بالا و مقاومت در برابر سایش خوب.









11، آلمان BAUSER و Busak+Shamban Seals

توانایی قوی ضد اکستروژن برای شکاف

مهر و موم پیچ خورده یا واژگون نخواهد شد

مقاومت در برابر سایش خوب و مونتاژ آسان

نشتی خوب







12،سیستم برق قابل اعتماد

• قطعه الکتریکی (رله، کنتاکتور) فرانسه اشنایدر
• کابینت ضد گرد و غبار درجه IP54 برای تضمین کیفیت بالای سیستم الکتریکی
• عملکرد درب باز و خاموش
• درایورهای سروو موتور Estun با کیفیت بالا به محورهای X,R,Z.
• سروو موتور اصلی برای صرفه جویی در انرژی و هزینه برق.









پیکربندی پایه:





خیر	نام	مدل / ساخت
1	سیستم CNC	کنترلر هلند Delem DA53T, DA58T,DA66T ESA S630, S640, S650 CYBELEC CT8,CT12 LZ-1000
2	برق	فرانسه اشنایدر الکتریک
3	گیج عقب	بال اسکرو + راهنمای خطی;2 مجموعه انگشت در حال حرکت روی راهنمای خطی
4	موتور اصلی	موتور AC زیمنس
5	سروو موتور	نانجینگ استون
6	درایور سروو	نانجینگ استون
7	سوئیچ پدال	KACON، کره جنوبی
8	حلقه آب بندی	BAUSER و Busak+Shamban، آلمان

9	سیستم هیدرولیک	رکسروث، آلمان
10	پمپ روغن	پمپ روغن دنده داخلی ALLEAD با کارایی بالا و کم صدا
11	رابط لوله روغن	آلمان EMB
12	ابزار بالا و V-Die	یک مجموعه ابزار استاندارد بالا و V Die
13	گیج عقب	تایوان هیوین توپ پیچ و ریل راهنمای خطی
14	سیلندر روغن	چین تایفنگ
15	بستن سریع	برند چینی
16	جبران انحراف	جدول جبران مکانیکی / تاج گذاری

17	خط کش رنده	ایتالیا GIVI
18	محور استاندارد	4 +1 (Y1، Y2، X، R، + V )
